LTC2246H - 采用 LQFP 封装的 14 位、25Msps、125°C ADC

LTC2246H - 采用 LQFP 封装的 14 位、25Msps、125°C ADC - Linear Technology（凌力尔特）

功能描述

LTC2246H 是一款 14 位、25Msps、低功率 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2246H 非常适合于要求苛刻的成像和通信应用，其 AC 性能包括 74.5dB SNR 和 90dB SFDR。

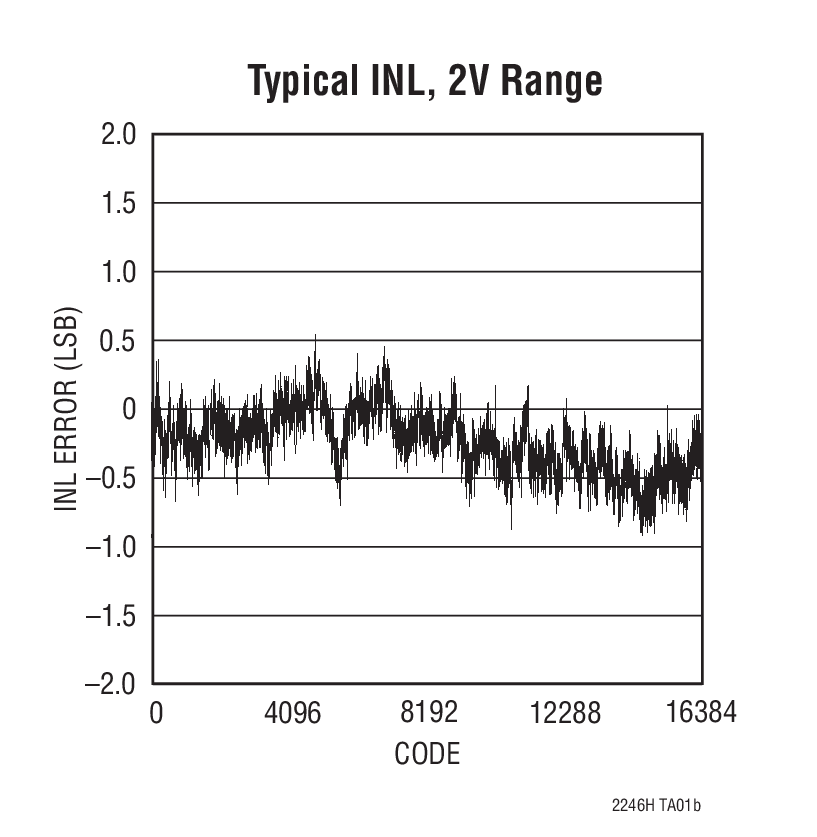

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声为很低的 1LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

特点

采样速率：25Msps

-40°C 至 125°C 工作温度范围

单 3V 电源 (2.8V 至 3.5V)

低功率：75mW

74.5dB SNR

90dB SFDR

无漏失码

灵活的输入：1VP-P 至 2VP-P 范围

575MHz 满功率带宽 S/H (采样及保持)

时钟占空比稳定器

停机和打盹模式
