LT5502 - 具 RSSI 的 400MHz 正交 IF 解调器

LT5502 - 具 RSSI 的 400MHz 正交 IF 解调器 - Linear Technology（凌力尔特）

功能描述

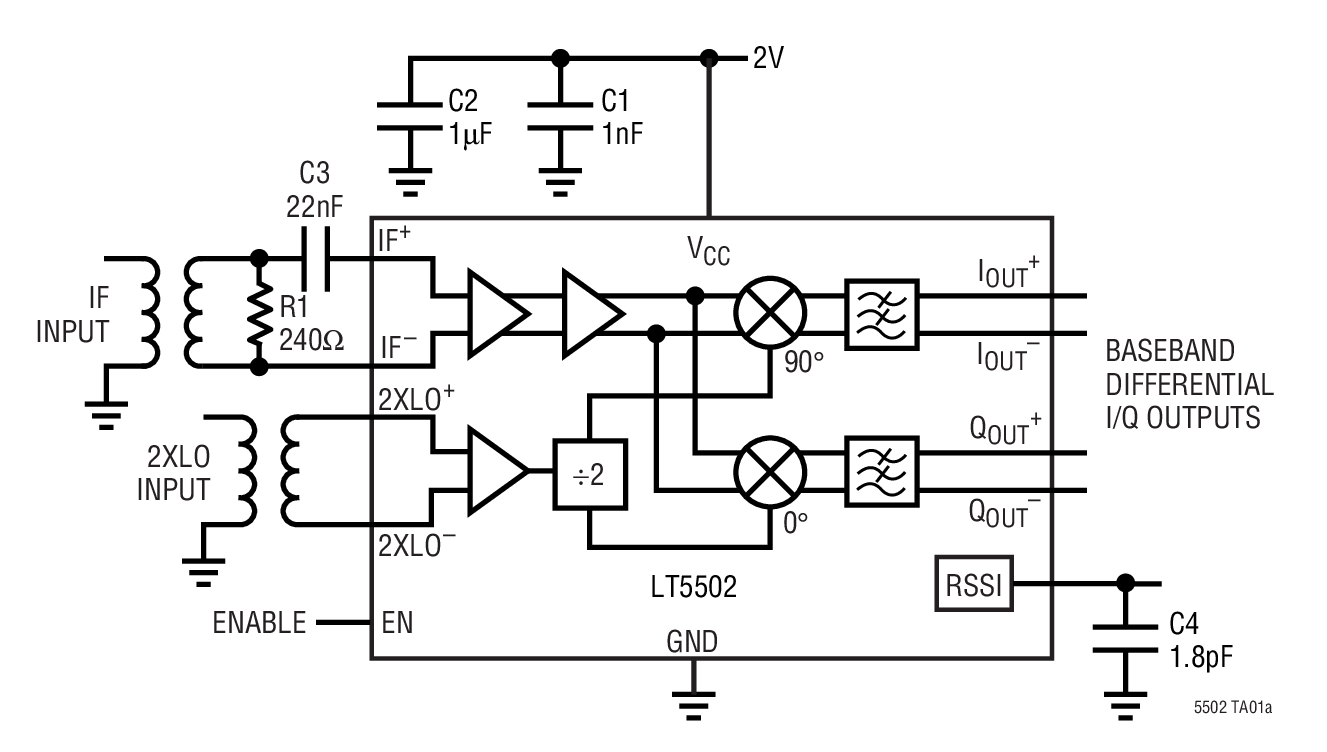

LT5502 是一款 70MHz 至 40MHz 单片式、集成型正交 IF 解调器。它包括一个 IF 限幅器、正交下变频混频器、集成型低通滤波器和二分频 LO 缓冲器。该解调器提供了用于 I 和 Q 基带信号解调的所有单元式部件，以及一个 1.8V 至 5.25V 的单电源电压。IF 限幅器具有 84dB 的小信号增益、一个内置的接收信号强度指示器 (RSSI) 和超过 90dB 的线性范围。输入参考噪声频谱密度为 1.45nV/√Hz，当输入采用一个 50Ω 信号源进行终接时，这等效于一个 4dB 的噪声指数。集成型低通输出滤波器充当用于解调 I/Q 基带信号的抗混叠滤波器及脉冲整形滤波器。滤波器的 3dB 截止频率约为 7.7MHz。VCO 频率必需为期望工作频率的 2 倍，旨在给混频器提供正交局部振荡器 (LO) 信号。当 I/Q 输出被 AC 耦合至一颗基带芯片时，待机模式能以减低的电源电流提供针对接收模式的快速瞬态响应。

特点

1.8V 至 5.25V 单电源

IF 频率范围：70MHz 至 400MHz

84dB 限制 IF 增益

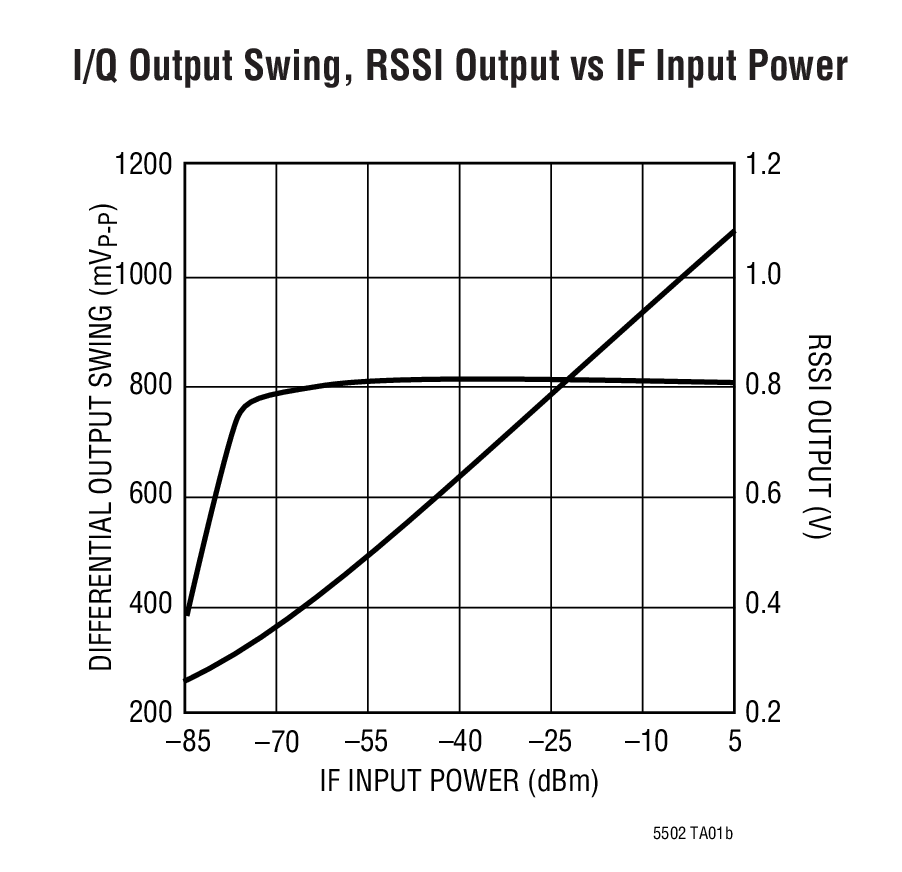

90dB 线性 RSSI 范围

7.7MHz 低通输出滤波器

基带 I/Q 幅度不平衡：<0.7dB

4dB 噪声指数

低电源电流：25mA

在待机模式中输出偏压上升

停机电流：1mA

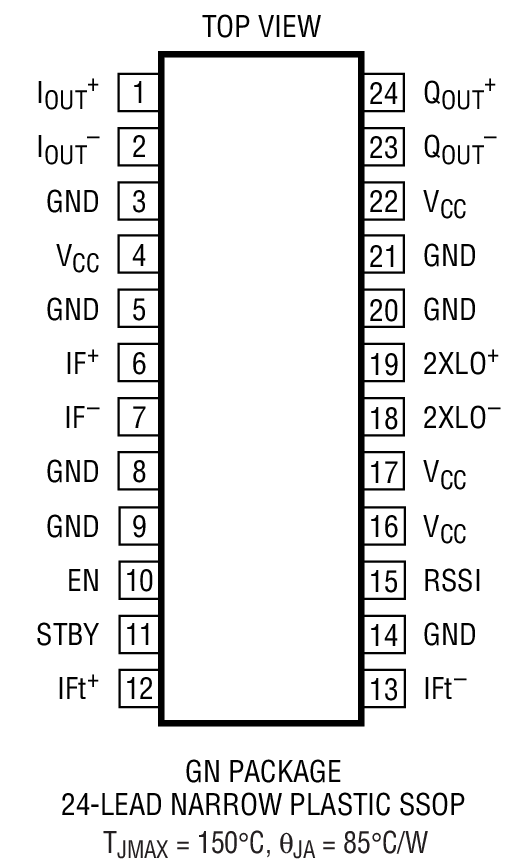

24 引脚窄体 SSOP 封装
