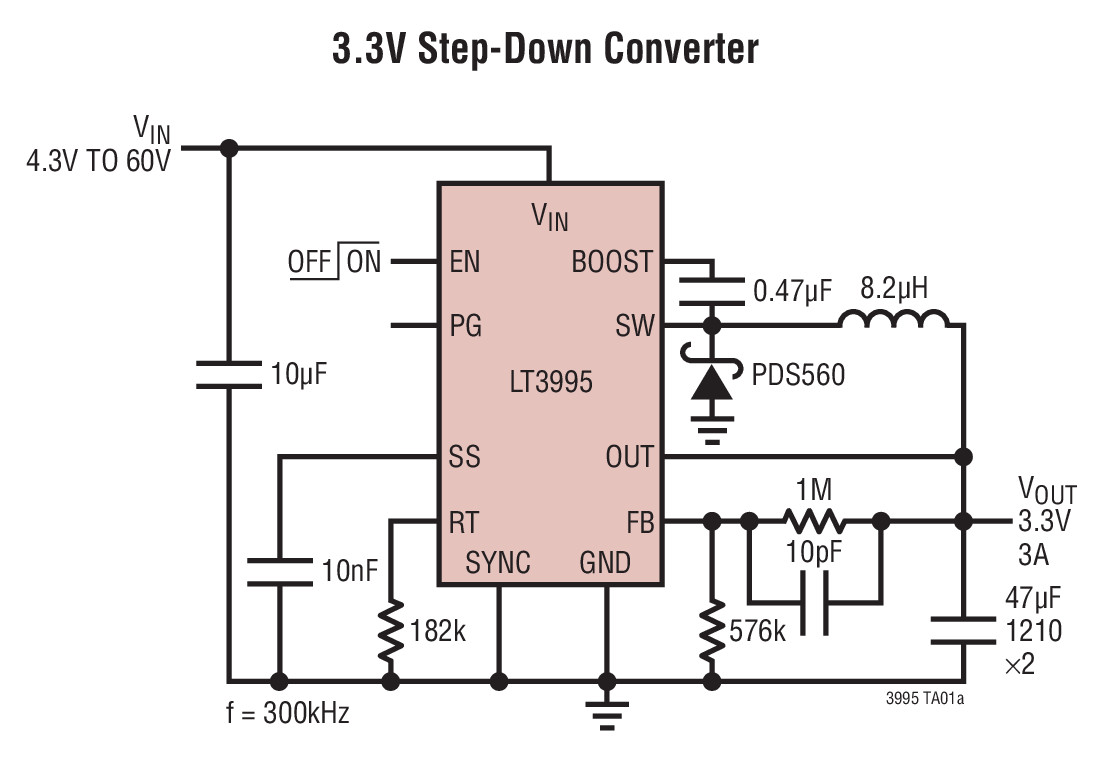

LT3995典型应用图例一

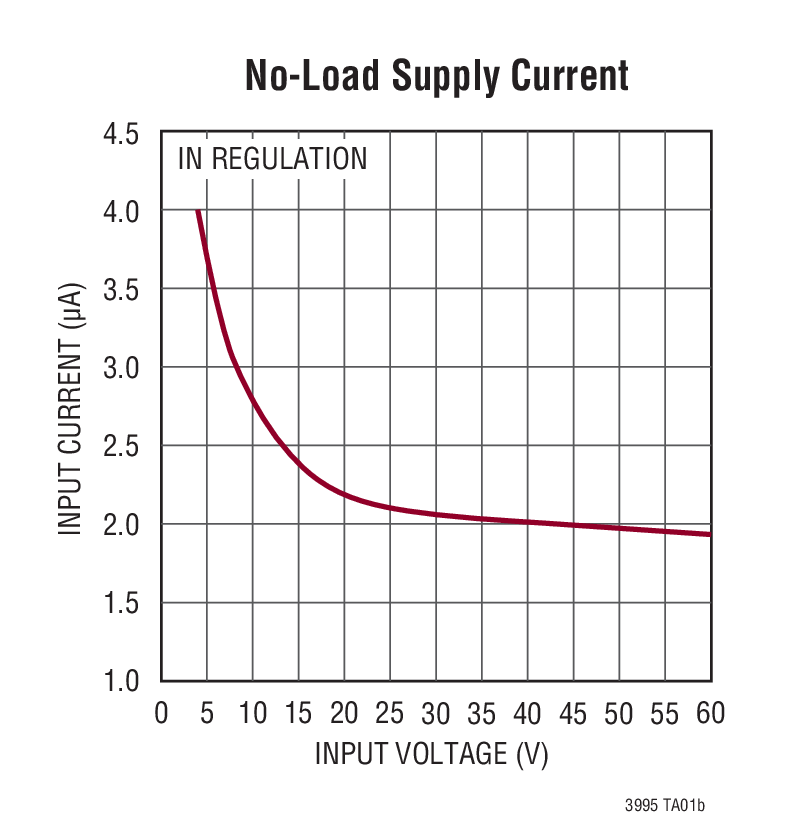

LT3995典型应用图例二
LT3995 - 封装图解：

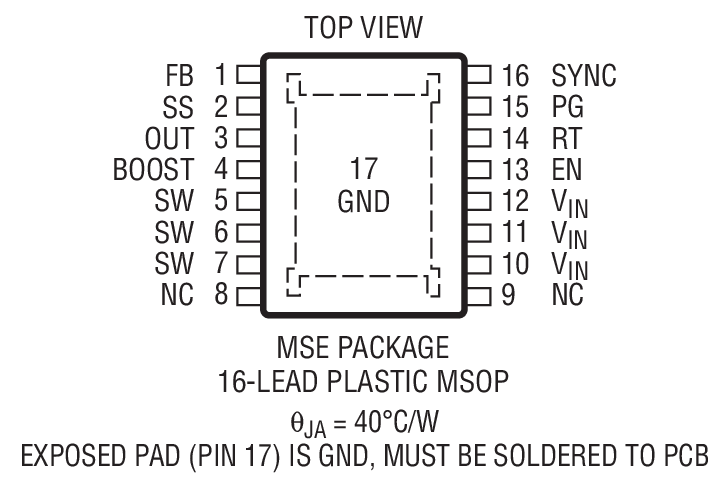

LT3995封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3995介绍

LT3995 - LT3995是具 2.7μA 静态电流的 60V、3A、2MHz 降压型开关稳压器

LT3995是LINEAR凌力尔特公司的一款微功率降压产品，LT3995是LT3995是具 2.7μA 静态电流的 60V、3A、2MHz 降压型开关稳压器，本站介绍了LT3995的封装应用图解、特点和优点、功能等，并给出了与LT3995相关的LINEAR元器件型号供参考。

LT3995 - LT3995是具 2.7μA 静态电流的 60V、3A、2MHz 降压型开关稳压器 - 微功率降压 - 航天和严酷环境 - 凌力尔特

LT3995 - 具 2.7μA 静态电流的 60V、3A、2MHz 降压型开关稳压器

LT3995 - 具 2.7μA 静态电流的 60V、3A、2MHz 降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LT3995 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 60V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 2.7μA 的电源电流。低纹波突发模式操作可在低输出电流条件下维持高效率，同时在典型应用中保持输出纹波低于 15mV。LT3995 能提供高达 3A 的负载电流，并具有用于限制短路期间功率耗散的电流限值折返功能。当输入电压降至编程输出电压以下时 (例如：汽车冷车发动期间)，可保持一个 500mV 的低压差电压。

一种内部补偿电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。芯片上内置了一个高效率 85mΩ 开关和一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。一个具 1.02V 准确门限的使能引脚可直接用微控制器驱动，或者用作一个可编程欠压闭锁。SS 引脚上的一个电容器负责提供受控的浪涌电流 (软起动)。当 VOUT 达到编程输出电压的 91.6% 时，电源良好标记电路将发出指示信号。LT3995 采用具有裸露衬垫的小外形16 引脚 MSOP 封装，旨在实现低热阻。

特点
  • 超低静态电流： 在 12VIN 至 3.3VOUT 时 IQ 为 2.7μA
  • 低纹波突发模式 (Burst Mode) 操作 输出纹波 <15mVP-P
  • 宽输入范围：在 4.3V 至 60V 范围内工作
  • 3A 最大输出电流
  • 卓越的启动和压差性能
  • 可调开关频率：200kHz 至 2MHz
  • 可在 250kHz 至 2MHz 范围内同步
  • 准确的可编程欠压闭锁
  • 低停机电流：IQ = 700nA
  • 电源良好标记
  • 软起动能力
  • 热停机保护
  • 电流限值折返功能 (软起动 SS 可屏蔽该功能)
  • 饱和开关设计：85mΩ 导通电阻
  • 小外形的耐热性能增强型 16 引脚 MSOP 封装
    • 应用
  • 汽车电池调节
  • 便携式产品
  • 工业电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3995EMSE#PBF MS-16E E $5.07 $3.55
    LT3995EMSE#TRPBF MS-16E E $3.61
    LT3995HMSE#PBF MS-16E H $5.94 $4.16
    LT3995HMSE#TRPBF MS-16E H $4.22
    LT3995IMSE#PBF MS-16E I $5.59 $3.91
    LT3995IMSE#TRPBF MS-16E I $3.97
