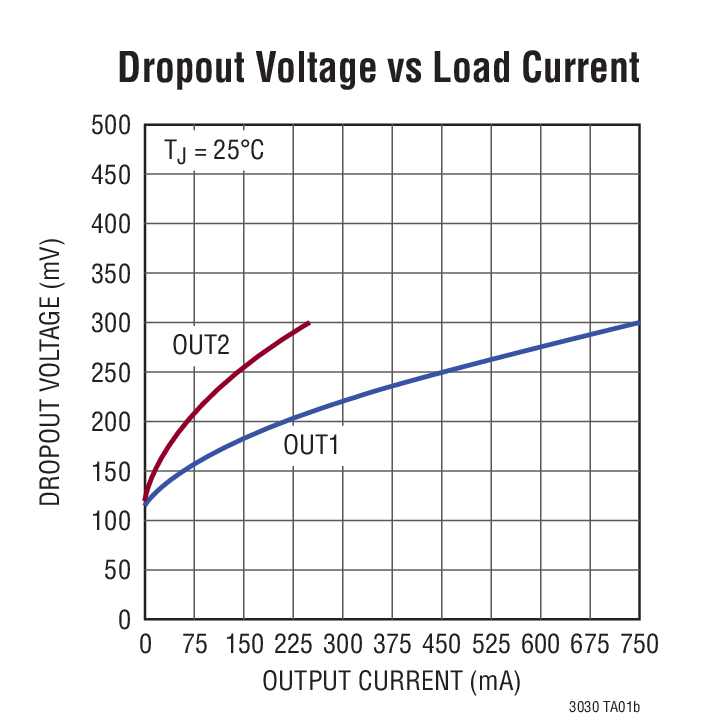

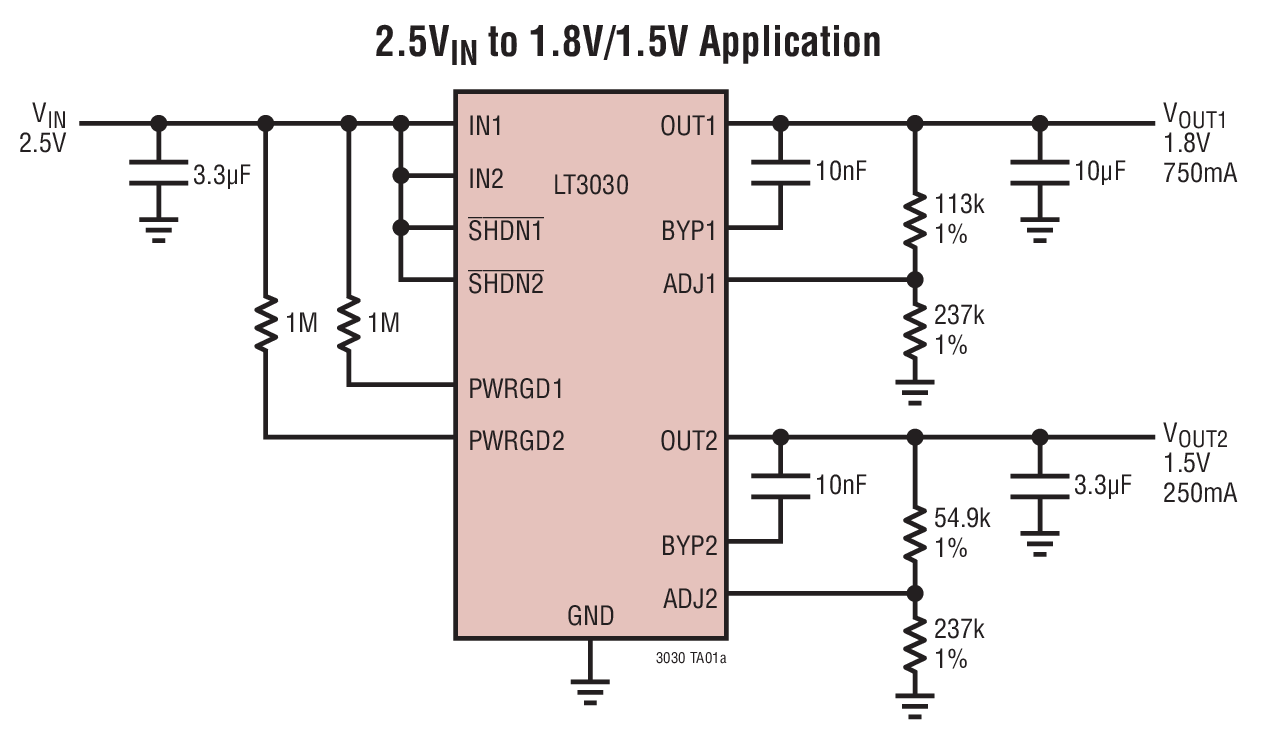

LT3030 - 典型应用图例：

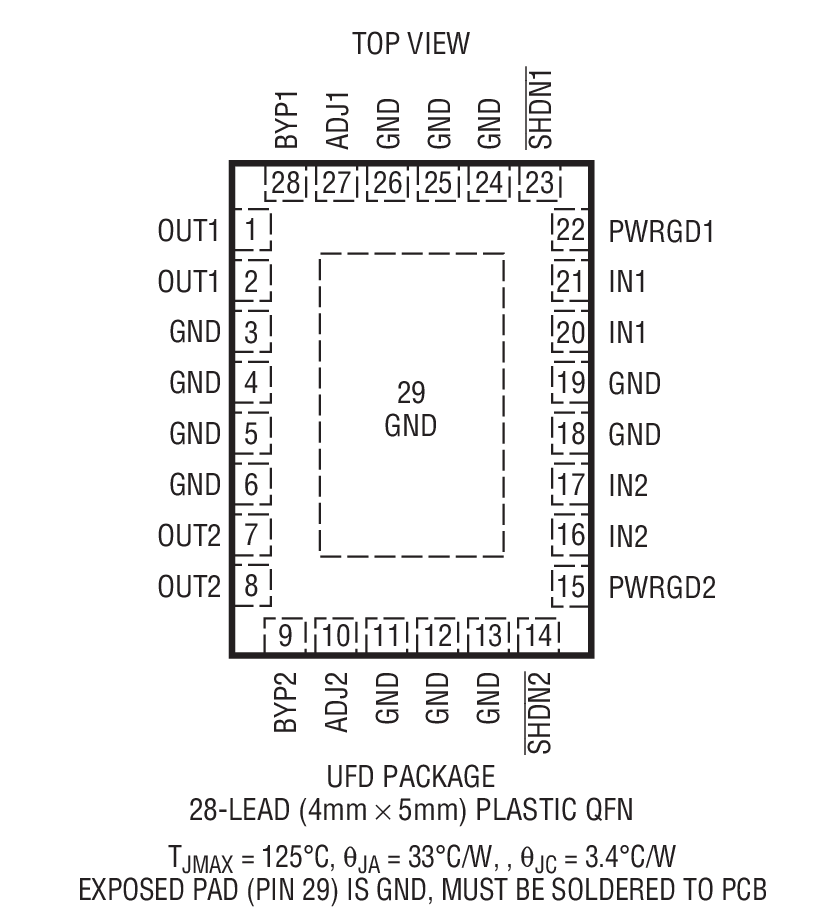

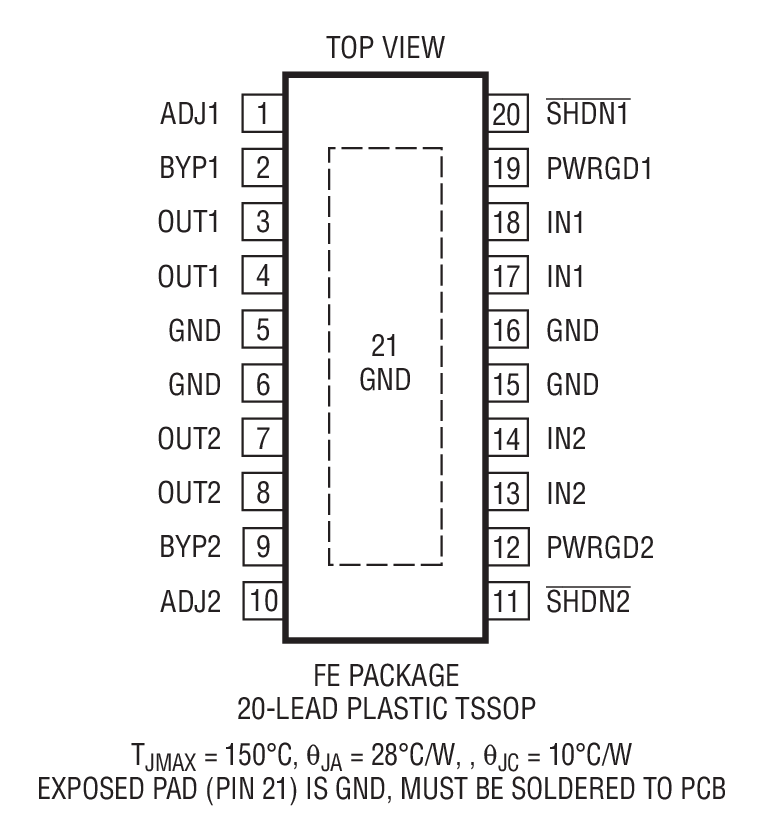

LT3030 - 封装图解：

LINEAR凌力尔特芯片：

LT3030 - LT3030是双通道、750mA / 250mA、低压差、低噪声、微功率线性稳压器

LT3030是LINEAR凌力尔特公司的一款正稳压器产品，LT3030是LT3030是双通道、750mA / 250mA、低压差、低噪声、微功率线性稳压器，本站介绍了LT3030的封装应用图解、特点和优点、功能等，并给出了与LT3030相关的LINEAR元器件型号供参考。

LT3030 - LT3030是双通道、750mA / 250mA、低压差、低噪声、微功率线性稳压器 - 正稳压器 - 航天和严酷环境 - 凌力尔特

LT3030 - 双通道、750mA / 250mA、低压差、低噪声、微功率线性稳压器

LT3030 - 双通道、750mA / 250mA、低压差、低噪声、微功率线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3030 是一款双通道、微功率、低噪声、低压差线性稳压器。该器件的运作既可采用公共输入电源，也可为每个通道使用独立的输入电源，输入电压范围为 1.7V 至 20V。输出 1 / 输出 2 分别提供 750mA / 250mA 电流以及一个 300mV 的典型压差电压。利用一个外部 10nF 旁路电容器，输出噪声仅为 20μVRMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计，120μA / 75μA 的低静态电流使其成为一种理想的选择。在停机模式中，静态电流减小至 1μA 以下。停机控制对于每个通道是独立的，而且其精准逻辑门限提供了电压闭锁功能。LT3030 包括一个用于每个通道的 PWRGD 标记，可指示输出调节状态。

LT3030 利用低 ESR 陶瓷输出电容器 (所需的最小电容值仅为 10μF / 3.3μF) 优化了稳定性和瞬态响应。

内部电路可提供反向电池保护、反向电流保护、具折返的电流限制和具迟滞的热停机功能。可调输出电压器件具有一个 1.220V 基准电压。LT3030 采用耐热性能增强型 20 引脚 TSSOP 封装和 28 引脚扁平 (4mm x 5mm x 0.75mm) QFN 封装。

特点

输出电流：750mA / 250mA

低压差电压：300mV

低噪声：20μVRMS (10Hz 至 100kHz)

低静态电流：120μA / 75μA

宽输入电压范围：1.7V 至 20V

可调输出：1.220V 基准电压

停机静态电流：<1μA

采用 10μF / 3.3μF (最小值) 输出电容器可稳定

采用陶瓷电容器、钽电容器或铝电解电容器可稳定

用于停机逻辑或 UVLO 功能的精准门限

用于每个输出的 PWRGD 标记

反向电池和反向输出至输入保护

具折返的电流限制和热停机功能

耐热性能增强型 20 引脚 TSSOP 封装和 28 引脚 (4mm x 5mm) QFN 封装

应用

通用型线性稳压器

电池供电型系统

微处理器内核 / 逻辑电源

用于开关电源的后置稳压器

电源的跟踪 / 排序

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3030EFE#PBF	TSSOP-20	E	$4.67	$3.27
LT3030EFE#TRPBF	TSSOP-20	E		$3.33
LT3030EUFD#PBF	4x5 QFN-28	E	$4.67	$3.27
LT3030EUFD#TRPBF	4x5 QFN-28	E		$3.33
LT3030HFE#PBF	TSSOP-20	H	$5.62	$3.93
LT3030HFE#TRPBF	TSSOP-20	H		$3.99
LT3030HUFD#PBF	4x5 QFN-28	H	$5.62	$3.93
LT3030HUFD#TRPBF	4x5 QFN-28	H		$3.99
LT3030IFE#PBF	TSSOP-20	I	$5.14	$3.60
LT3030IFE#TRPBF	TSSOP-20	I		$3.66
LT3030IUFD#PBF	4x5 QFN-28	I	$5.14	$3.60
LT3030IUFD#TRPBF	4x5 QFN-28	I		$3.66
LT3030MPFE#PBF	TSSOP-20	MP	$12.60	$8.82
LT3030MPFE#TRPBF	TSSOP-20	MP		$8.88
