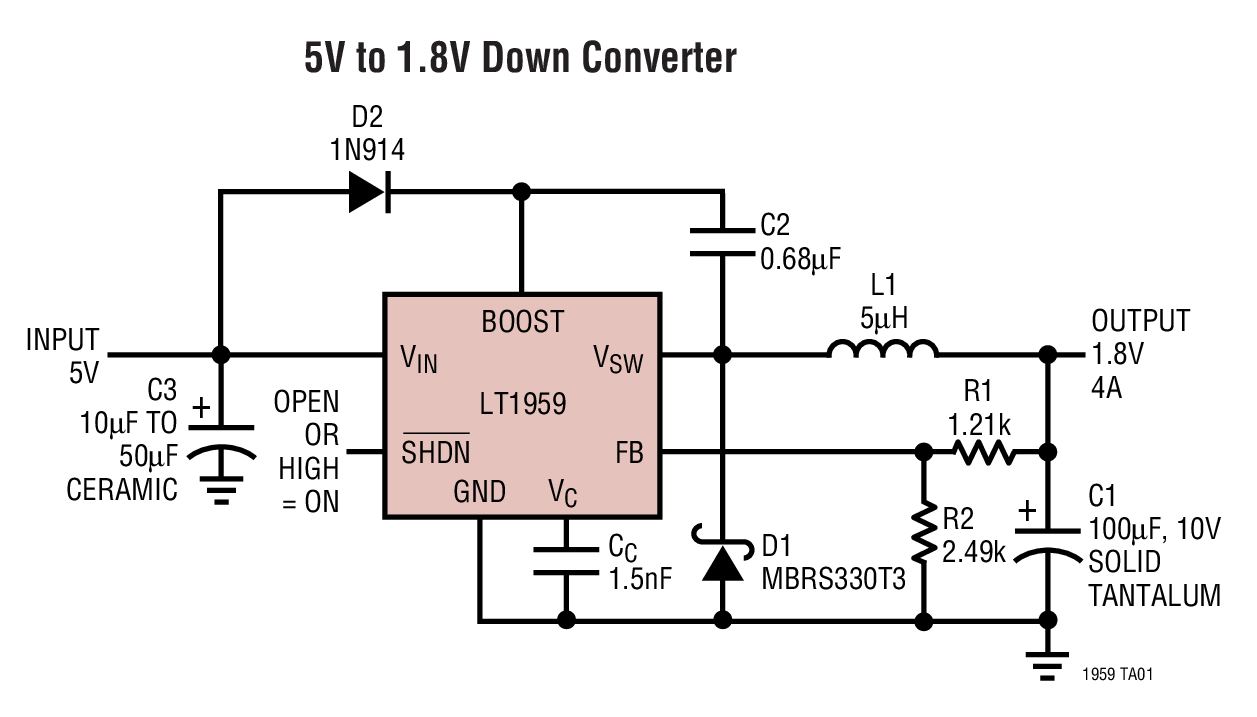

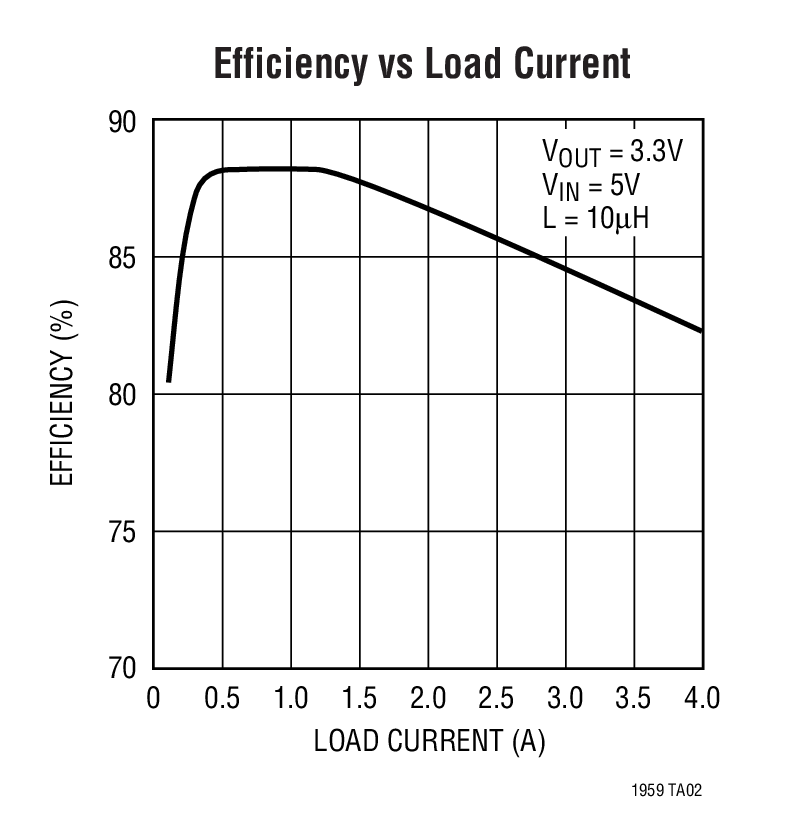

LT1959 - 典型应用图例：

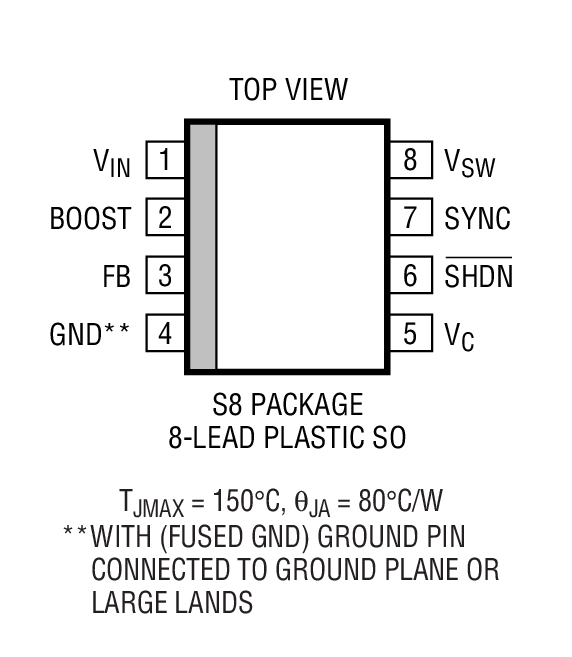

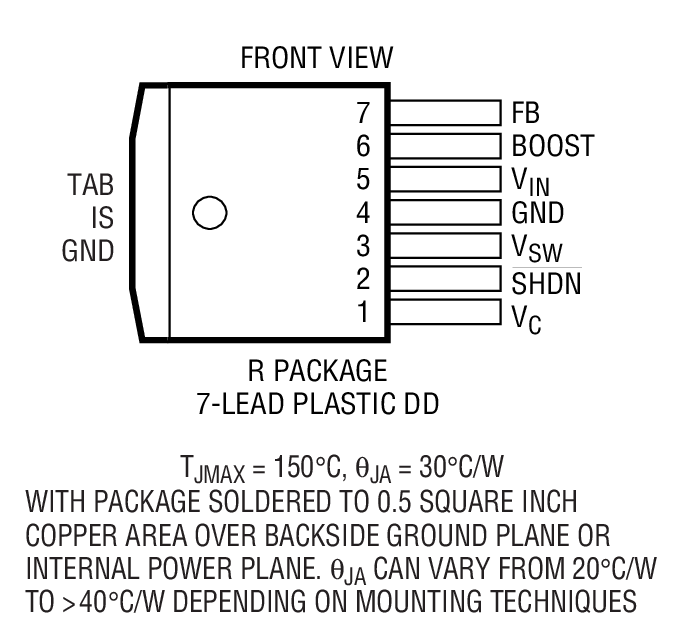

LT1959 - 封装图解：
LINEAR凌力尔特芯片：
- LTC4071EDDB#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC7840IFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC4065EDC#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC3855IUJ#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1996CDD#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT4275BIMS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
- LTC3417AIFE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4309CDE#TRPBF - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LT1959CS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC3642EMS8E-5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4362IDCB-2#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LTC3855IFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC3202EDD#PBF - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LT1965EDD-1.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC6994CDCB-2#TRPBF - 集成电路（IC） > 时钟/定时 > 延迟线
- LTC2369CDE-18#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2382CDE-16#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC3874EUF-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC4012CUF-3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LT3042EDD#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
LT1959 - LT1959是4.5A、500kHz 降压型开关稳压器
LT1959是LINEAR凌力尔特公司的一款内部开关电源降压产品，LT1959是LT1959是4.5A、500kHz 降压型开关稳压器，本站介绍了LT1959的封装应用图解、特点和优点、功能等，并给出了与LT1959相关的LINEAR元器件型号供参考。
LT1959 - LT1959是4.5A、500kHz 降压型开关稳压器 - 内部开关电源降压 - 电源管理 - 凌力尔特
LT1959 - 4.5A、500kHz 降压型开关稳压器
LT1959 - 4.5A、500kHz 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT1959 是一个 500kHz 单片降压开关稳压器，功能上与 LT1506 相同但更适合较低输出稳压电压的应用。它的输出可低至 1.21V，而 LT1506 则为 2.42V。芯片上集成了一个 4.5A 开关管及所有必要的振荡器、控制与逻辑电路。由于开关频率高，因此大幅度减少了外部元器件尺寸。拓扑结构为电流模式，以获得快速瞬态响应及良好的环路稳定性。
由于采用一种特殊的高速双极工艺和新的设计技，实现了高开关频率下的高效率。通过将静态电源电流保持在 3.8mA 并利用一个电源升压电容器来使功率开关管饱和，使效率在一个宽的输出电流范围内都得到保持。
采用标准 7 引脚 DD 封装及熔丝化引脚 SO-8 封装。它提供完全的每周期短路保护和热关断。采用标准表面贴装外部元器件，包括一个电感和多个电容器。另有可选的关断或同步功能。关断后消耗的电源电流减少到 15mA。同步功能允许外部逻辑电平信号将内部振荡器的频率从 580kHz 提高至 1MHz。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1959CR | DDPAK-7 | C | $5.61 | $4.74 |
| LT1959CR#PBF | DDPAK-7 | C | $5.61 | $4.74 |
| LT1959CR#TR | DDPAK-7 | C | $4.86 | |
| LT1959CR#TRPBF | DDPAK-7 | C | $4.86 | |
| LT1959CS8 | SO-8 | C | $5.19 | $4.39 |
| LT1959CS8#PBF | SO-8 | C | $5.19 | $4.39 |
| LT1959CS8#TR | SO-8 | C | $4.45 | |
| LT1959CS8#TRPBF | SO-8 | C | $4.45 | |
| LT1959IR | DDPAK-7 | I | $6.39 | $5.40 |
| LT1959IR#PBF | DDPAK-7 | I | $6.39 | $5.40 |
| LT1959IR#TR | DDPAK-7 | I | $5.52 | |
| LT1959IR#TRPBF | DDPAK-7 | I | $5.52 | |
| LT1959IS8 | SO-8 | I | $5.98 | $5.05 |
| LT1959IS8#PBF | SO-8 | I | $5.98 | $5.05 |
| LT1959IS8#TR | SO-8 | I | $5.11 | |
| LT1959IS8#TRPBF | SO-8 | I | $5.11 |
