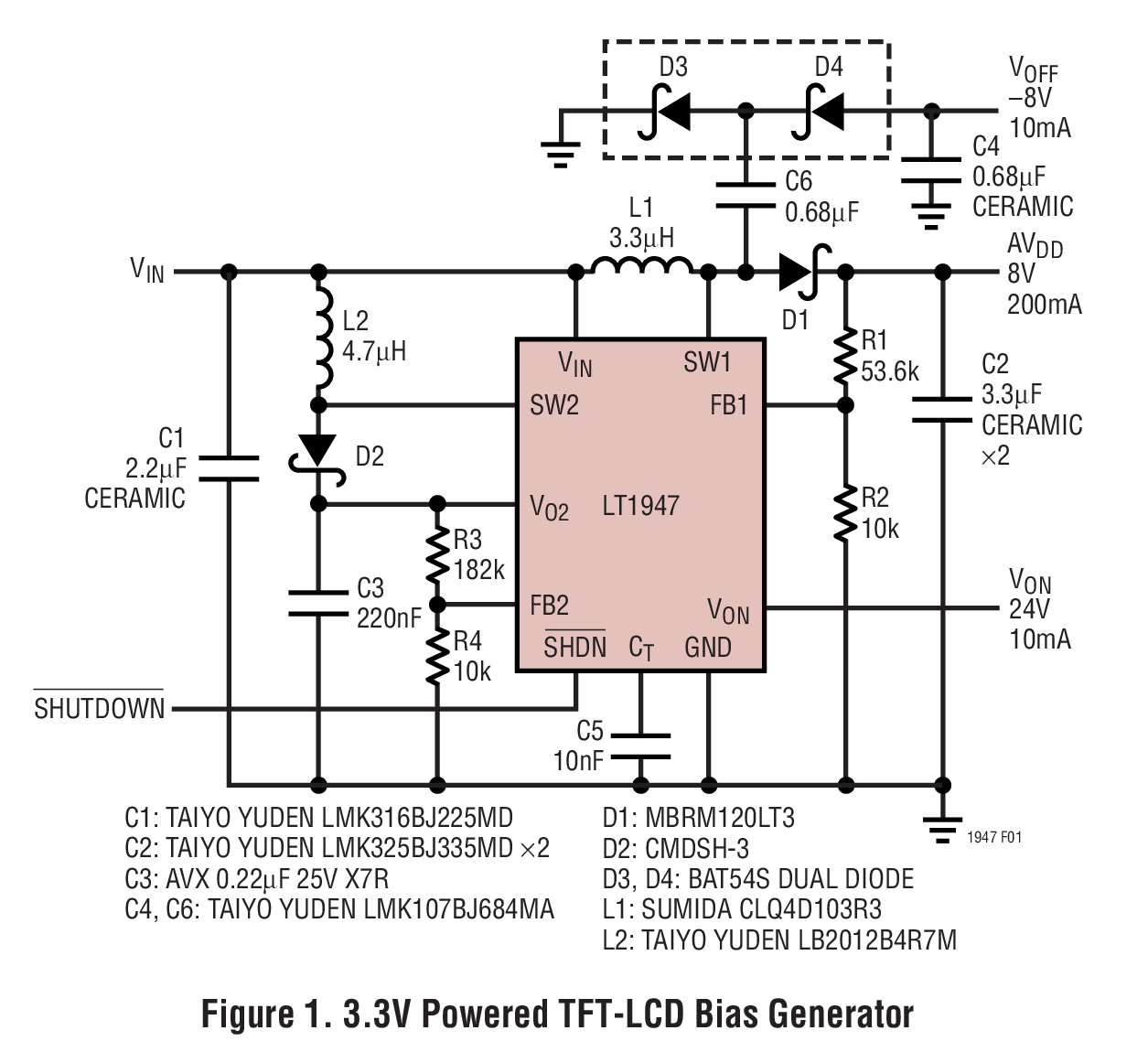

LT1947典型应用图例一

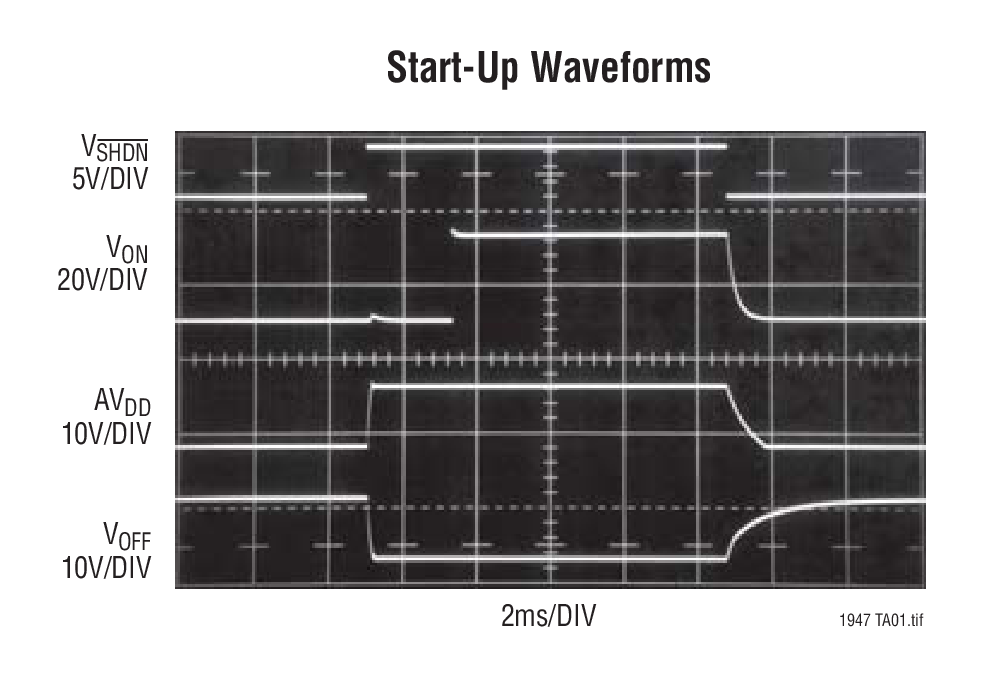

LT1947典型应用图例二
LT1947 - 封装图解：

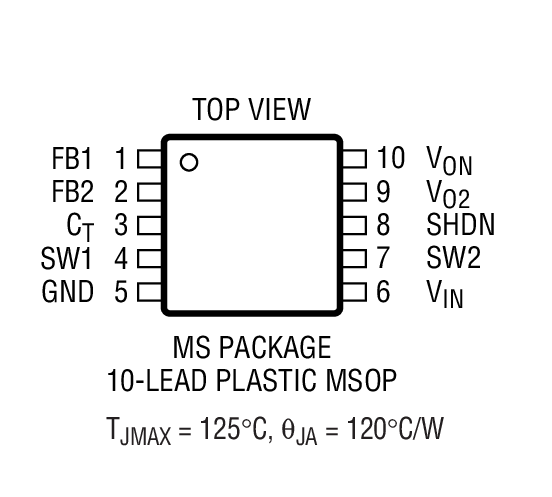

LT1947封装图解一

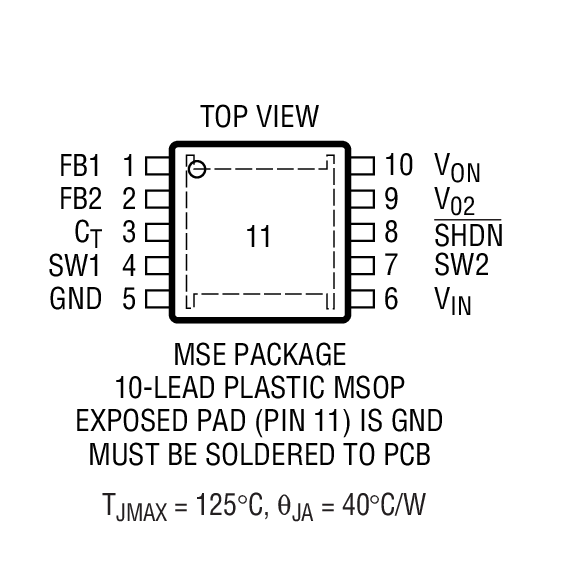

LT1947封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1947介绍

LT1947 - LT1947是Adjustable Output TFT-LCD Triple Switching Regulator

LT1947是LINEAR凌力尔特公司的一款LCD / CCD / OLED 偏置产品，LT1947是LT1947是Adjustable Output TFT-LCD Triple Switching Regulator，本站介绍了LT1947的封装应用图解、特点和优点、功能等，并给出了与LT1947相关的LINEAR元器件型号供参考。

LT1947 - LT1947是Adjustable Output TFT-LCD Triple Switching Regulator - LCD / CCD / OLED 偏置 - 电源管理 - 凌力尔特

LT1947 - Adjustable Output TFT-LCD Triple Switching Regulator

LT1947 - Adjustable Output TFT-LCD Triple Switching Regulator - Linear Technology（凌力尔特）

功能描述

The LT1947 is a highly integrated multiple output DC/DC converter designed for use in TFT-LCD panels. The device contains two independent switching regulators. The main regulator has an adjustable output voltage with an internal 1.1A switch that can generate a boosted voltage as high as 30V. The second regulator's output is also adjustable up to 30V and can deliver 10mA for positive bias. A simple level-shift charge pump off the main switch node generates the negative bias voltage. An external capacitor sets the delay time from AVDD's final value to the rising edge at the VON pin. The 3MHz switching frequency allows the use of tiny low profile chip inductors and capacitors throughout, providing a low noise, low cost total solution with all components under 1.2mm in height. The device operates from an input range of 2.7V to 8V and is available in 10-lead MSOP and thermally enhanced 10-lead MSOP packages.

特点
  • Complete Solution Under 1.2mm
  • Develops Three Outputs from a 3.3V or 5V Supply
  • Externally Programmable VON Delay
  • Fixed Frequency Low Noise Outputs
  • All Ceramic Capacitors
  • 3MHz Switching Frequency
  • Fast Transient Response
  • Few External Components Required
  • 2.7V to 8V Input Range
  • Adjustable AVDD and VON Voltages
  • Tiny 10-Lead MSOP and Thermally Enhanced 10-Lead MSOP Packages
    • 应用
  • TFT-LCD Notebook Display Panels
  • TFT-LCD Desktop Monitor Display Panels
  • Digital Cameras
  • Handheld Computers
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1947EMS MS-10 E $3.08 $2.60
    LT1947EMS#PBF MS-10 E $3.08 $2.60
    LT1947EMS#TR MS-10 E $2.66
    LT1947EMS#TRPBF MS-10 E $2.66
    LT1947EMSE MS-10E E $3.08 $2.60
    LT1947EMSE#PBF MS-10E E $3.08 $2.60
    LT1947EMSE#TR MS-10E E $2.66
    LT1947EMSE#TRPBF MS-10E E $2.66
