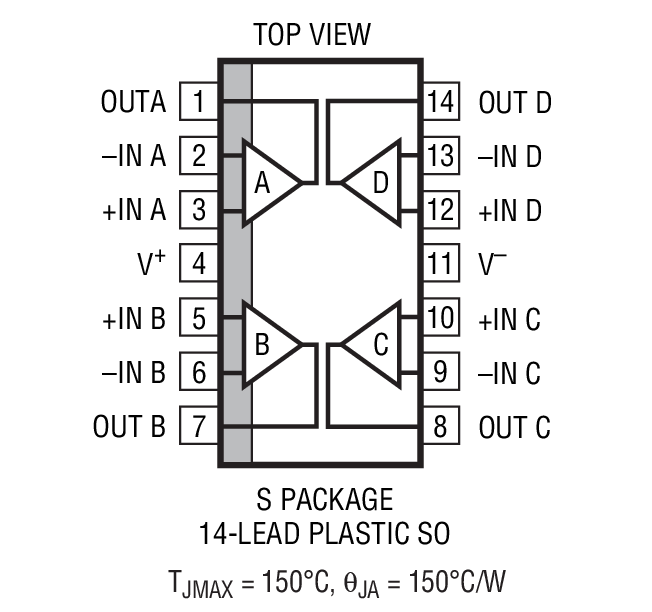

LT1631封装图解一

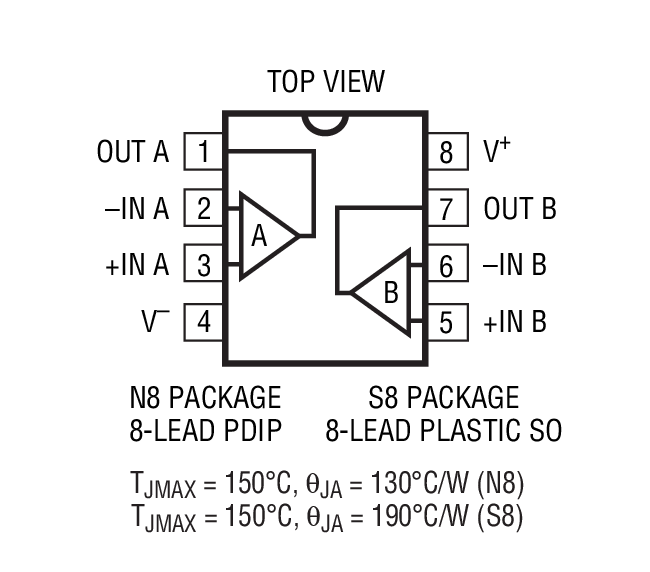

LT1631封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1631介绍

LT1631 - LT1631是30MHz、10V/μs、四通道、轨至轨输入和输出、精准运算放大器

LT1631是LINEAR凌力尔特公司的一款精准放大器产品，LT1631是LT1631是30MHz、10V/μs、四通道、轨至轨输入和输出、精准运算放大器，本站介绍了LT1631的封装应用图解、特点和优点、功能等，并给出了与LT1631相关的LINEAR元器件型号供参考。

LT1631 - LT1631是30MHz、10V/μs、四通道、轨至轨输入和输出、精准运算放大器 - 精准放大器 - 信号调理 - 凌力尔特

LT1631 - 30MHz、10V/μs、四通道、轨至轨输入和输出、精准运算放大器

LT1631 - 30MHz、10V/μs、四通道、轨至轨输入和输出、精准运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1630/LT1631 是双通道/四通道、轨至轨输入和输出运算放大器，具有一个 30MHz 的增益-带宽乘积和一个 10V/μs 的转换速率。

LT1630/LT1631 在整个工作范围内拥有卓越的 DC 精度。输入失调电压通常小于 150μV，而在采用一个 10k 负载所提供数值为一佰万的最小开环增益则实际上消除了所有的增益误差。为了最大限度地提升共模抑制性能，LT1630/LT1631 对两个输入级均运用了一种专利修整技术，一个位于负电源，而另一个则位于正电源，从而在整个输入范围内实现了一个典型值为 106dB 的 CMRR。

LT1630/LT1631 在 2.7V 至 36V 的电源范围内保持了其性能，并针对 3V、5V 和 ±15V 电源拟订了技术规格。输入可以驱动至电源电压范围以外，而不会导致损坏或使输出的相位倒置。输出可提供超过 35mA 的负载电流。

LT1630 可提供具有标准双通道运放引出脚配置的 8 引脚 PDIP 封装和 SO 封装。LT1631具有标准的四通道运放配置，并采用 14 引脚塑料 SO 封装。这些器件可用作众多标准运放的直接替代型产品，旨在改善输入/输出范围和性能。

特点
  • 增益-带宽乘积：30MHz
  • 转换速率：10V/μs
  • 每个放大器的低电源电流：3.5mA
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 输入失调电压，轨至轨：525μV (最大值)
  • 输入失调电流：150nA (最大值)
  • 输入偏置电流：1000nA (最大值)
  • 开环增益：1000V/mV (最小值)
  • 低输入噪声电压：6nV/√Hz (典型值)
  • 低失真：-91dBc (在 100kHz)
  • 宽电源范围：2.7V 至 ±15V
  • 大输出驱动电流：35mA (最小值)
  • 双通道器件采用 8 引脚 PDIP 和 SO 封装
  • 四通道器件采用窄体 14 引脚 SO 封装
    • 应用
  • 有源滤波器
  • 轨至轨缓冲放大器
  • 驱动 A/D 转换器
  • 低电压信号处理
  • 电池供电型系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1631CS SO-14 C $6.50 $5.60
    LT1631CS#PBF SO-14 C $6.50 $5.60
    LT1631CS#TR SO-14 C $5.66
    LT1631CS#TRPBF SO-14 C $5.66
    LT1631IS SO-14 I $10.50 $6.72
    LT1631IS#PBF SO-14 I $10.50 $6.72
    LT1631IS#TR SO-14 I $6.78
    LT1631IS#TRPBF SO-14 I $6.78
