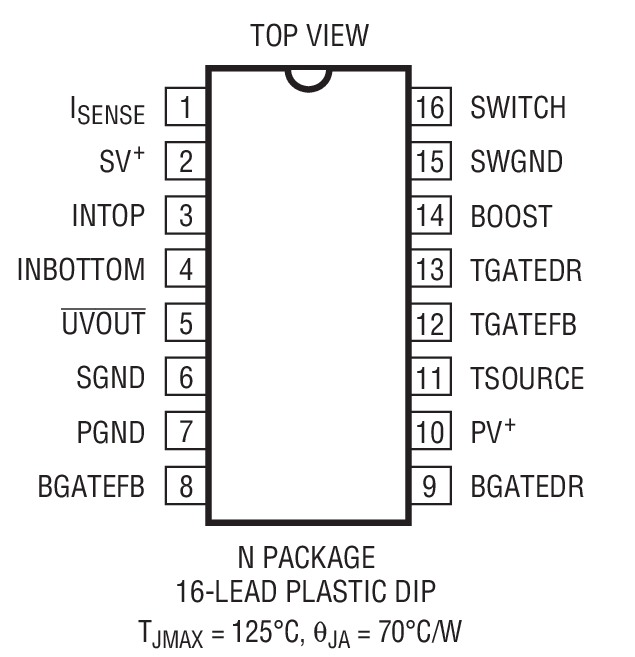

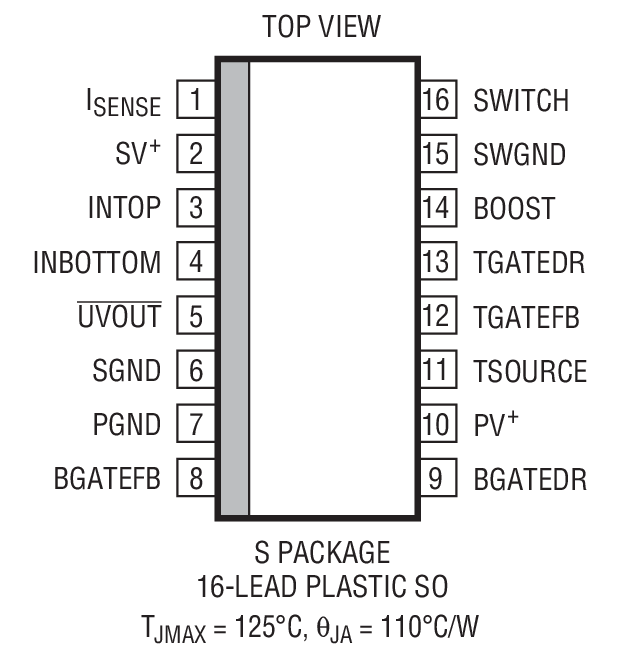

LT1336 - 封装图解：
LINEAR凌力尔特芯片：
- LTC1628IG-SYNC#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- DC1850A-B - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC3621HMS8E-2#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2928IG#PBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC2871IUHF#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC1983ES6-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1491AIS#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2050IS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC1894B - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LT1317BIS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3008ITS8#TRM - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT1370HVCR#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC1856B-B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC699CS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC7804IMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC4304CDD#PBF - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LT1021DMH-5 - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC4365IDDB#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LT1122DCN8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1197IS8#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
LT1336 - LT1336是具升压型稳压器的半桥式 N 沟道功率 MOSFET 驱动器
LT1336是LINEAR凌力尔特公司的一款桥式驱动器产品，LT1336是LT1336是具升压型稳压器的半桥式 N 沟道功率 MOSFET 驱动器，本站介绍了LT1336的封装应用图解、特点和优点、功能等，并给出了与LT1336相关的LINEAR元器件型号供参考。
LT1336 - LT1336是具升压型稳压器的半桥式 N 沟道功率 MOSFET 驱动器 - 桥式驱动器 - 电源管理 - 凌力尔特
LT1336 - 具升压型稳压器的半桥式 N 沟道功率 MOSFET 驱动器
LT1336 - 具升压型稳压器的半桥式 N 沟道功率 MOSFET 驱动器 - Linear Technology（凌力尔特）
功能描述
LT1336是一款成本效益型半桥式N 沟道功率 MOSFET 驱动器。浮动驱动器能够采用一个高达 60V (绝对最大值) 的高电压 (HV) 轨作为工作电源，以驱动顶端 N 沟道功率MOSFET。在 PWM 操作模式中，一个片内开关稳压器可保存自举电容器中的电荷，即使当接近和工作于 100% 占空比时也不例外。
内部逻辑电路可防止输入同时接通半桥中的功率 MOSFET。其针对贯通电流的独特自适应保护功能电路取消了对两个MOSFET 的全部匹配要求。这极大地简化了高效率电动机控制和开关稳压器系统的设计。
在低供电电压或启动条件下，欠压闭锁电路将主动地把驱动器输出拉至低电平，以防止功率 MOSFET 被部分接通。由于具有 0.5V 迟滞，因此即使在电源电压缓慢变化的情况下也能实现可靠的操作。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1336CN#PBF | N-16 | C | $3.75 | $3.00 |
| LT1336CS#PBF | SO-16 | C | $4.00 | $3.20 |
| LT1336CS#TR | SO-16 | C | $3.26 | |
| LT1336CS#TRPBF | SO-16 | C | $3.26 | |
| LT1336IN#PBF | N-16 | I | $4.35 | $3.45 |
| LT1336IS#PBF | SO-16 | I | $4.60 | $3.65 |
| LT1336IS#TR | SO-16 | I | $3.71 | |
| LT1336IS#TRPBF | SO-16 | I | $3.71 |
