当前位置:Linear公司 > > 凌力尔特芯片 >> LTC4367
LTC4367技术文档下载:
LTC4367技术文档产品手册下载
LTC4367 - 典型应用图例:

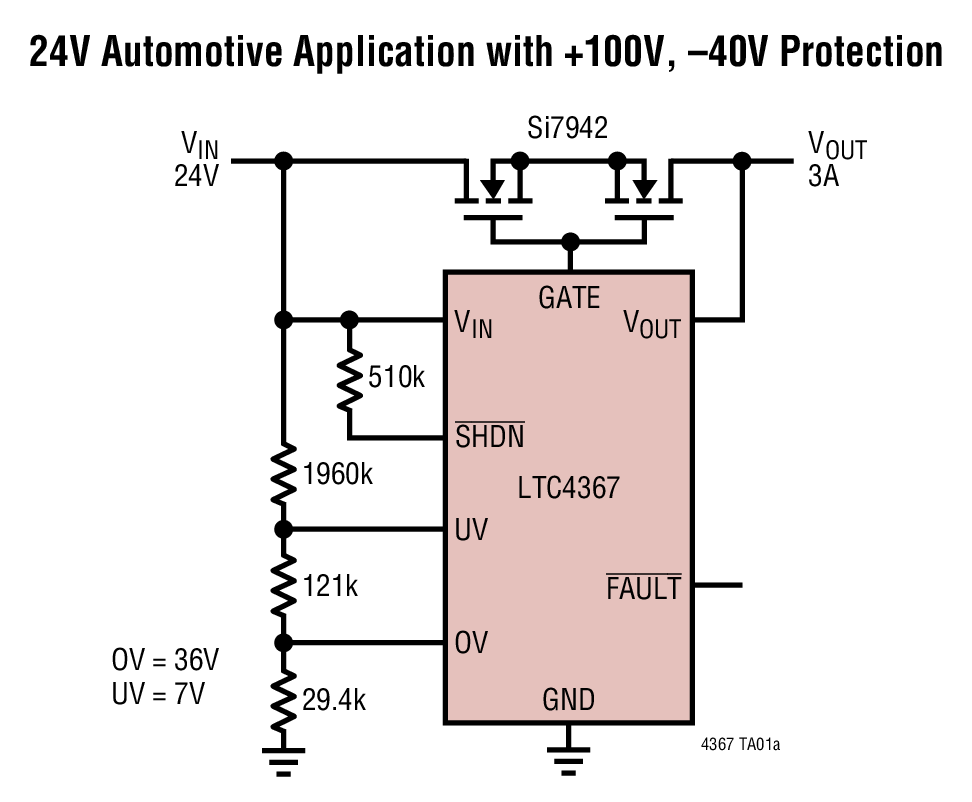

LTC4367典型应用图例一

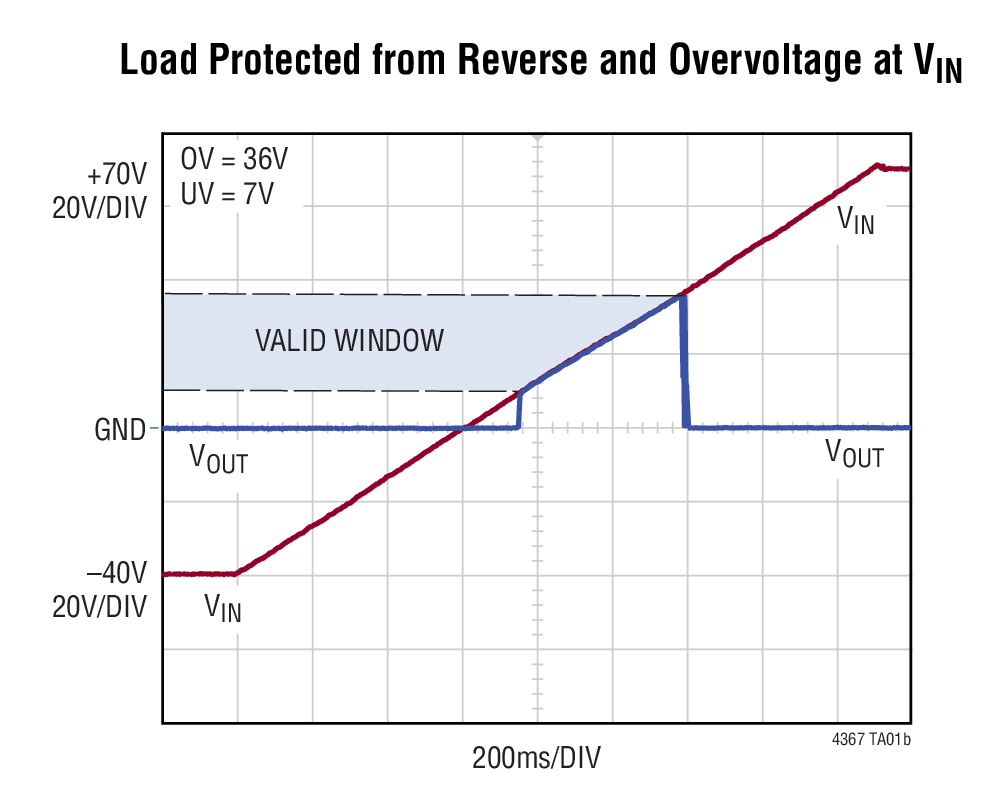

LTC4367典型应用图例二
LTC4367 - 封装图解:

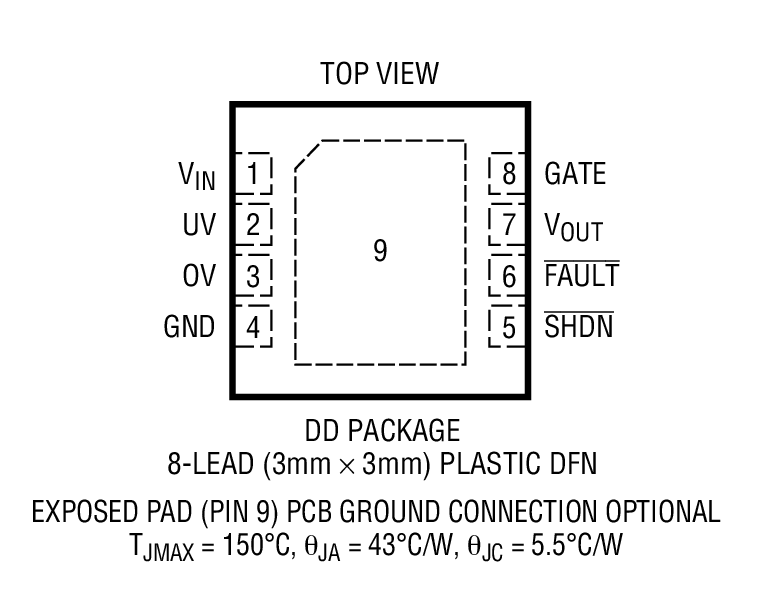

LTC4367封装图解一

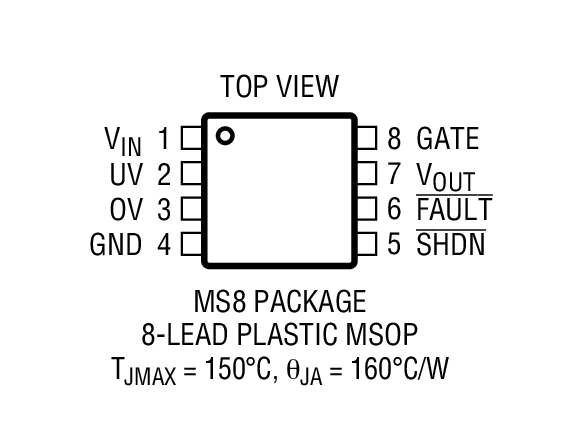

LTC4367封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4367介绍
LTC4367 - LTC4367是100V 过压、欠压和反向电源保护控制器

LTC4367是Linear公司的一款浪涌抑制器、过压和过流保护产品,LTC4367是100V 过压、欠压和反向电源保护控制器,本站介绍了LTC4367的封装应用图解、特点和优点、功能等,并给出了与LTC4367相关的凌力尔特元器件型号供参考。

LTC4367 - 100V 过压、欠压和反向电源保护控制器

LTC4367 - 100V 过压、欠压和反向电源保护控制器 - Linear Technology(凌力尔特)

功能描述

LTC4367 保护电源输入电压可能过高、过低或甚至为负的应用。这是通过控制一对外部 N 沟道 MOSFET 的栅极电压以确保输出处于一个安全工作范围内。LTC4367 可承受 –40V 和 100V 之间的电压,并具有 2.5V 至 60V 的工作范围,而在正常工作时功耗仅为 70μA。

两个比较器输入允许使用一个外部电阻分压器的过压 (OV) 和欠压 (UV) 设置点配置。关断引脚提供外部控制以使能和停用 MOSFET 以及将器件置于一种低电流关断状态。故障输出指示当器件处于关断或输入电压超出 UV 和 OV 设置点时 GATE 引脚拉低。

LTC4367 具有 32ms 的启动延迟,以防止实时连接反跳和阻止 50Hz 和 60Hz 交流电源。对于故障后的快速恢复,LTC4367-1 具有一个缩短至 500μs 的导通延迟。

特点
  • 宽工作电压范围:2.5V 至 60V
  • 过压保护至 100V
  • 反向电源保护至 –40V
  • LTC4367:阻止 50Hz 和 60Hz 交流电源
  • LTC4367:32ms 从故障恢复
  • LTC4367-1:500μs 从故障快速恢复
  • 对大多数应用无需输入电容器或 TVS
  • 可调欠压和过压门限
  • 控制背对背 N 沟道 MOSFET
  • 低工作电流:70μA
  • 低停机电流:5μA
  • 8 引脚 MSOP 和 3mm x 3mm DFN 封装
  • 应用
  • 便携式仪表
  • 工业自动化
  • 笔记本电脑
  • 汽车浪涌 (抛载) 保护
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4367CDD-1#PBF 3x3 DFN-8 C $2.50 $1.75
    LTC4367CDD-1#TRPBF 3x3 DFN-8 C $1.81
    LTC4367CDD#PBF 3x3 DFN-8 C $2.50 $1.75
    LTC4367CDD#TRPBF 3x3 DFN-8 C $1.81
    LTC4367CMS8-1#PBF MS-8 C $2.50 $1.75
    LTC4367CMS8-1#TRPBF MS-8 C $1.81
    LTC4367CMS8#PBF MS-8 C $2.50 $1.75
    LTC4367CMS8#TRPBF MS-8 C $1.81
    LTC4367HDD-1#PBF 3x3 DFN-8 H $3.16 $2.21
    LTC4367HDD-1#TRPBF 3x3 DFN-8 H $2.27
    LTC4367HDD#PBF 3x3 DFN-8 H $3.16 $2.21
    LTC4367HDD#TRPBF 3x3 DFN-8 H $2.27
    LTC4367HMS8-1#PBF MS-8 H $3.16 $2.21
    LTC4367HMS8-1#TRPBF MS-8 H $2.27
    LTC4367HMS8#PBF MS-8 H $3.16 $2.21
    LTC4367HMS8#TRPBF MS-8 H $2.27
    LTC4367IDD-1#PBF 3x3 DFN-8 I $2.75 $1.93
    LTC4367IDD-1#TRPBF 3x3 DFN-8 I $1.99
    LTC4367IDD#PBF 3x3 DFN-8 I $2.75 $1.93
    LTC4367IDD#TRPBF 3x3 DFN-8 I $1.99
    LTC4367IMS8-1#PBF MS-8 I $2.75 $1.93
    LTC4367IMS8-1#TRPBF MS-8 I $1.99
    LTC4367IMS8#PBF MS-8 I $2.75 $1.93
    LTC4367IMS8#TRPBF MS-8 I $1.99
