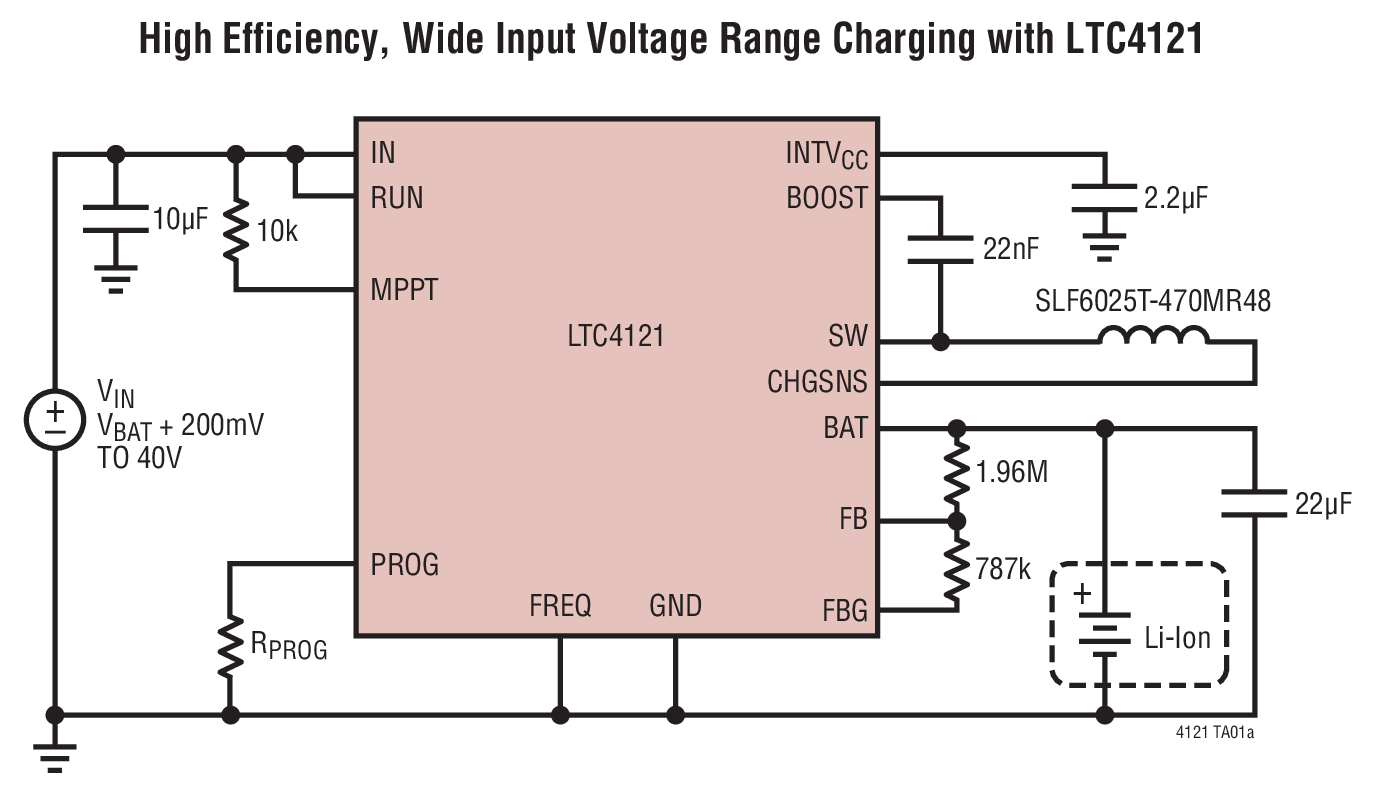

LTC4121-4.2典型应用图例一

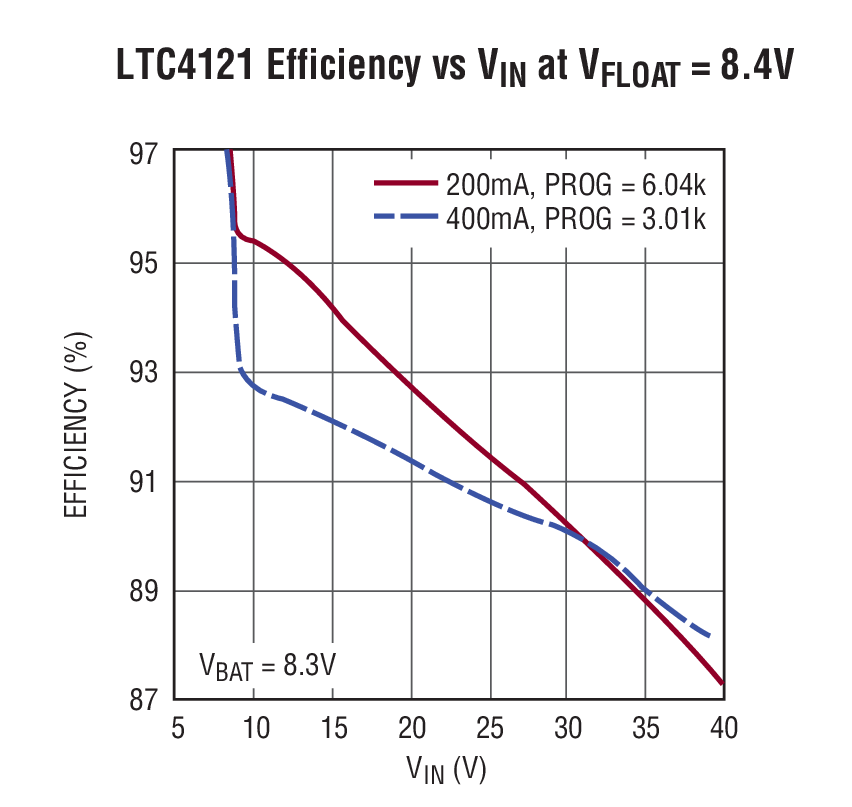

LTC4121-4.2典型应用图例二
LTC4121-4.2 - 封装图解：

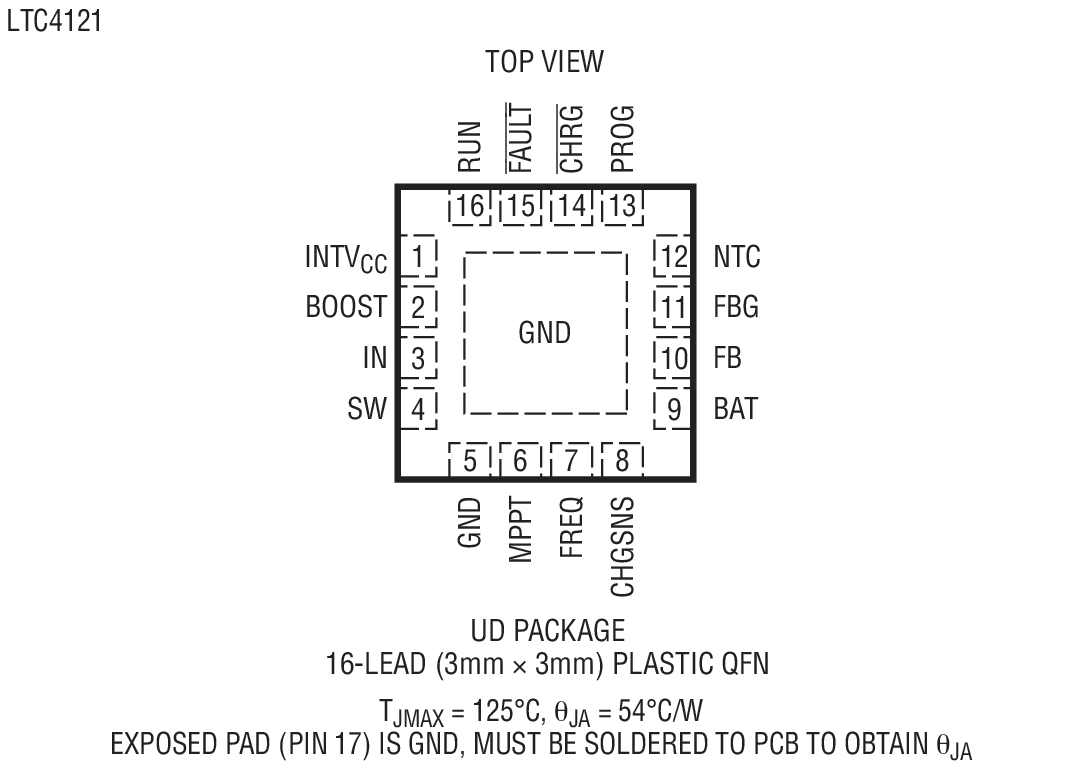

LTC4121-4.2封装图解一

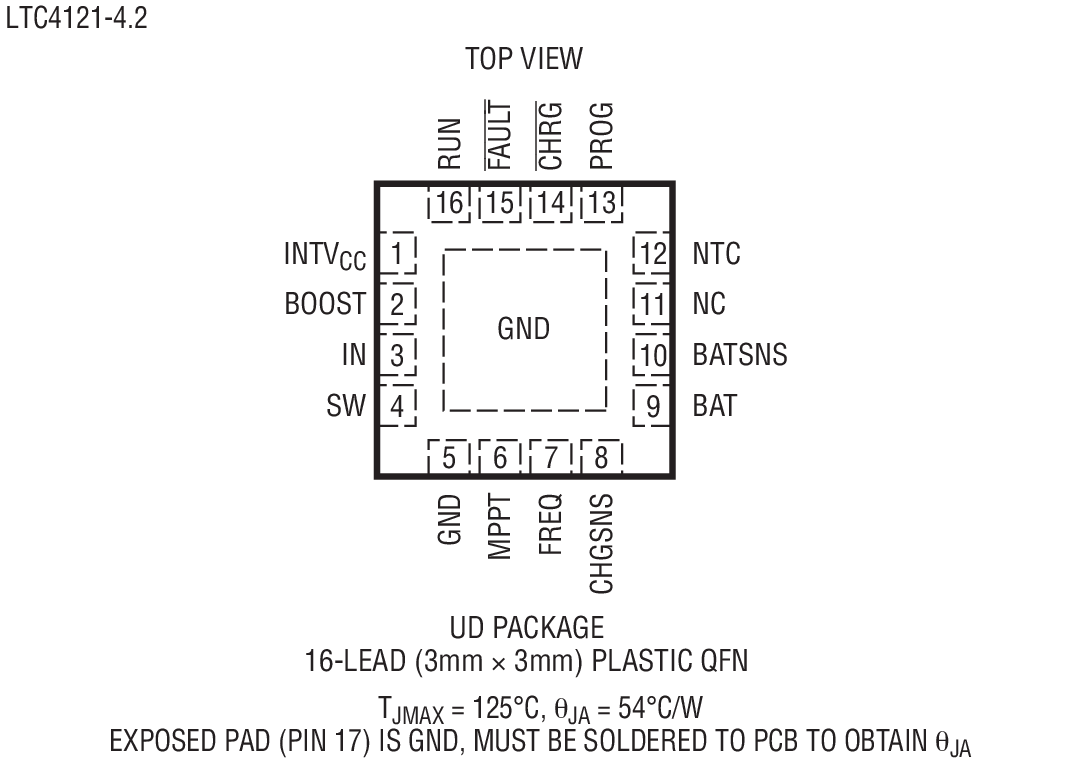

LTC4121-4.2封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4121-4.2介绍

LTC4121-4.2 - LTC4121-4.2是40V 400mA 同步降压型电池充电器

LTC4121-4.2是LINEAR凌力尔特公司的一款开关充电器产品，LTC4121-4.2是LTC4121-4.2是40V 400mA 同步降压型电池充电器，本站介绍了LTC4121-4.2的封装应用图解、特点和优点、功能等，并给出了与LTC4121-4.2相关的LINEAR元器件型号供参考。

LTC4121-4.2 - LTC4121-4.2是40V 400mA 同步降压型电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LTC4121-4.2 - 40V 400mA 同步降压型电池充电器

LTC4121 / LTC4121-4.2 - 40V 400mA 同步降压型电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4121 是一款 400mA 恒定电流 / 恒定电压 (CC/CV) 同步降压型电池充电器。除了 CC/CV 操作之外，LTC4121 还可将其输入电压调节至输入开路电压的一个可编程百分比。该方法在采用太阳能电池板等高阻抗输入电源的情况下实现了最大功率运作。

一个外部电阻器负责设置高达 400mA 的充电电流。LTC4121-4.2 适合给锂离子 / 锂聚合物电池充电，而 LTC4121 的可编程浮动电压则适用于多种电池化学组成。

LTC4121 和 LTC4121-4.2 包括一个准确的 RUN 引脚门限、低电压电池预查验和失效电池故障检测、定时器计时终止、自动再充电以及 NTC 适宜温度充电功能。FAULT 引脚可提供电池失效或温度故障的指示信号。

一旦充电操作终止，LTC4121 随即通过 CHRG 引脚发出 “充电结束” 指示信号，并进入一种低电流睡眠 (SLEEP) 模式。如果电池电压下降幅度达到 2.2%，则一种自动重启功能将起动一个新的充电周期。

特点
  • 宽输入电压范围：4.4V 至 40V
  • 温度补偿型输入电压调节用于实现最大功率点跟踪 (MPPT)
  • 可调浮动电压 3.5V 至 18V (LTC4121)
  • 固定 4.2V 浮动电压选项 (LTC4121-4.2)
  • 高效率：达 95%
  • 50mA 至 400mA 可编程充电电流
  • ±1% 反馈电压准确度
  • 准确度为 5% 的可编程充电电流
  • 耐热性能增强型、扁平 (仅高 0.75mm) 16 引脚 (3mm x 3mm) QFN 封装
    • 应用
  • 手持式仪器
  • 太阳能供电型设备
  • 工业 / 军用传感器和设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4121EUD-4.2#PBF 3x3 QFN-16 E $3.71 $2.60
    LTC4121EUD-4.2#TRPBF 3x3 QFN-16 E $2.66
    LTC4121EUD#PBF 3x3 QFN-16 E $3.71 $2.60
    LTC4121EUD#TRPBF 3x3 QFN-16 E $2.66
    LTC4121IUD-4.2#PBF 3x3 QFN-16 I $4.29 $3.00
    LTC4121IUD-4.2#TRPBF 3x3 QFN-16 I $3.06
    LTC4121IUD#PBF 3x3 QFN-16 I $4.29 $3.00
    LTC4121IUD#TRPBF 3x3 QFN-16 I $3.06
