LTC4002-8.4技术文档下载：

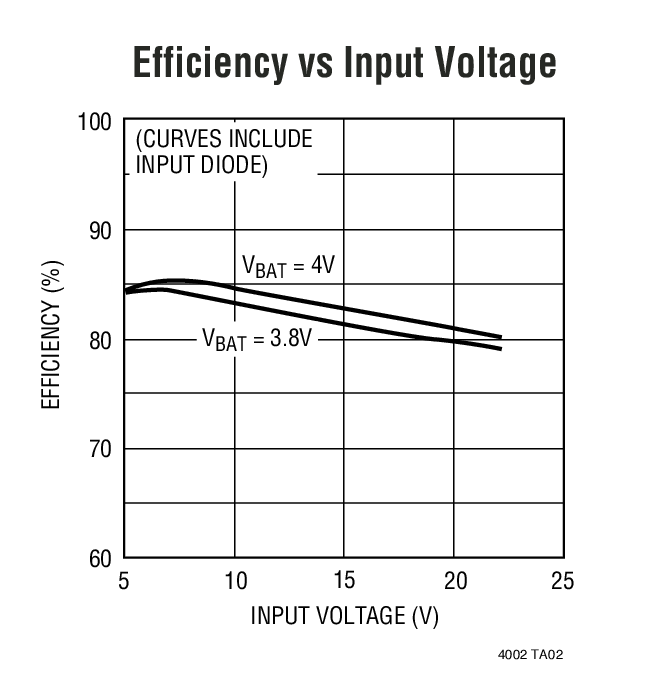

LTC4002-8.4 - 典型应用图例：

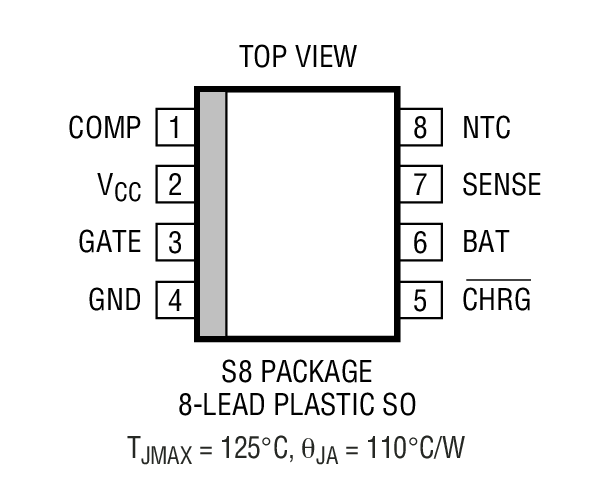

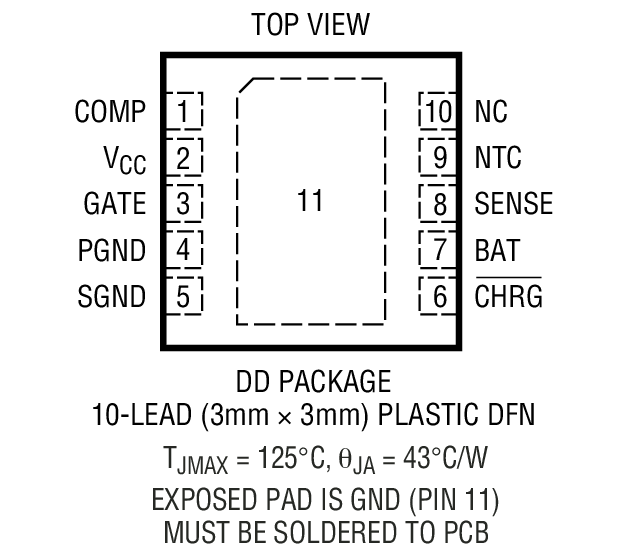

LTC4002-8.4 - 封装图解：
LTC4002-8.4 - LTC4002-8.4是独立型锂离子开关模式电池充电器
LTC4002-8.4是Linear公司的一款开关充电器产品，LTC4002-8.4是独立型锂离子开关模式电池充电器，本站介绍了LTC4002-8.4的封装应用图解、特点和优点、功能等，并给出了与LTC4002-8.4相关的凌力尔特元器件型号供参考。
LTC4002-8.4 - 独立型锂离子开关模式电池充电器
LTC4002 - 独立型锂离子开关模式电池充电器 - Linear Technology（凌力尔特）
功能描述
LTC4002 是一款用于一节 (4.2V) 或两节 (8.4V) 锂离子电池的完整电池充电器控制器。利用一个 500kHz 开关频率，LTC4002 提供了一种可采用多种电源电压对锂离子电池进行快速充电的小型、简单和高效的解决方案。一个外部检测电阻器以 ±5% 的准确度设定充电电流。一个内部电阻分压器和高精度基准负责以 ±1% 的准确度把最终浮动电压设定为每节电池 4.2V。
当输入电源被拿掉时，LTC4002 将自动进入一种低电流睡眠模式，从而把电池消耗电流减小至 10μA。一个内部比较器负责检测接近充电结束的情况，而一个内部定时器则用于设定总充电时间并终止充电周期。在充电周期结束之后，如果电池电压降至每节 4.05V 以下，则将自动开始一个新的充电周期。
LTC4002 采用 8 引脚 SO 封装和 10 引脚 DFN 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC4002EDD-4.2 | 3x3 DFN-10 | E | $2.25 | $1.90 |
| LTC4002EDD-4.2#PBF | 3x3 DFN-10 | E | $2.25 | $1.90 |
| LTC4002EDD-4.2#TR | 3x3 DFN-10 | E | $2.00 | |
| LTC4002EDD-4.2#TRPBF | 3x3 DFN-10 | E | $2.00 | |
| LTC4002EDD-8.4 | 3x3 DFN-10 | E | $2.25 | $1.90 |
| LTC4002EDD-8.4#PBF | 3x3 DFN-10 | E | $2.25 | $1.90 |
| LTC4002EDD-8.4#TR | 3x3 DFN-10 | E | $2.00 | |
| LTC4002EDD-8.4#TRPBF | 3x3 DFN-10 | E | $2.00 | |
| LTC4002ES8-4.2 | SO-8 | E | $2.15 | $1.80 |
| LTC4002ES8-4.2#PBF | SO-8 | E | $2.15 | $1.80 |
| LTC4002ES8-4.2#TR | SO-8 | E | $1.86 | |
| LTC4002ES8-4.2#TRPBF | SO-8 | E | $1.86 | |
| LTC4002ES8-8.4 | SO-8 | E | $2.15 | $1.80 |
| LTC4002ES8-8.4#PBF | SO-8 | E | $2.15 | $1.80 |
| LTC4002ES8-8.4#TR | SO-8 | E | $1.86 | |
| LTC4002ES8-8.4#TRPBF | SO-8 | E | $1.86 |
