LTC3778 - 宽工作范围、No R_SENSE^TM 降压型控制器

LTC3778 - 宽工作范围、No R_SENSE^TM 降压型控制器 - Linear Technology（凌力尔特）

功能描述

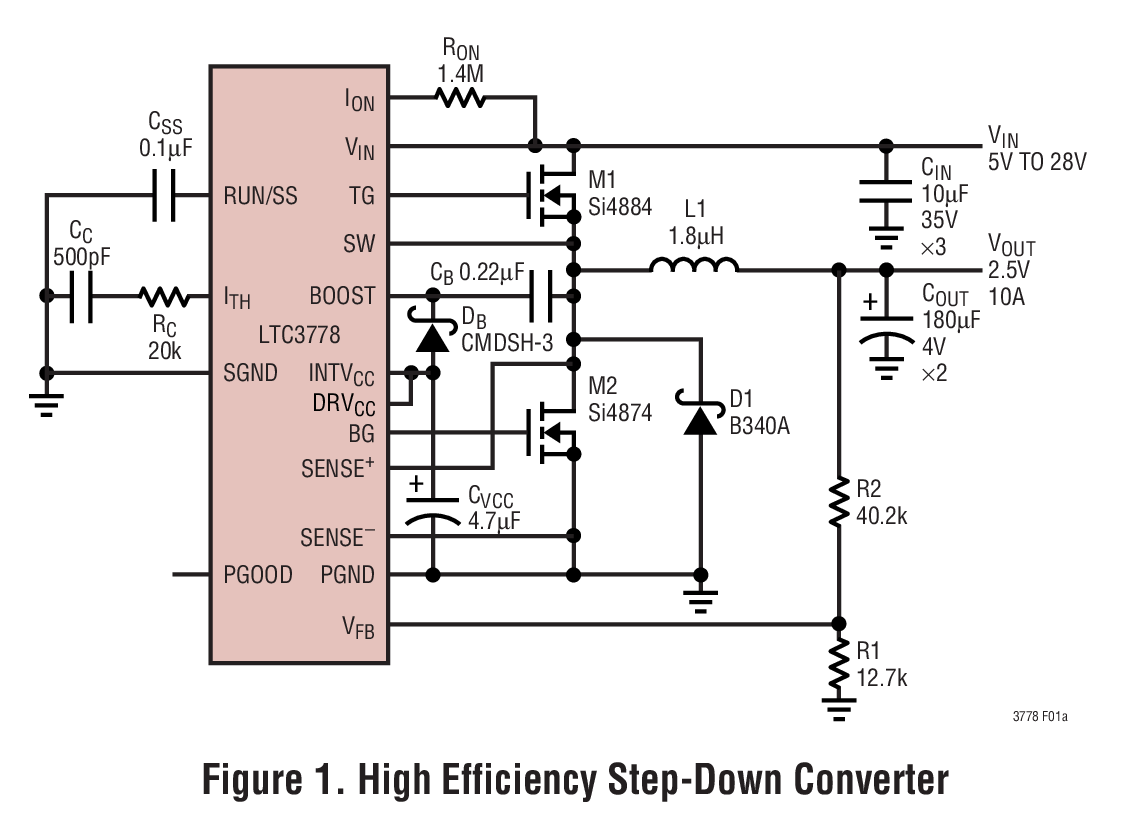

LTC3778 是一款用于计算机存储器、汽车和其他 DC/DC 电源的同步降压型开关稳压控制器。该控制器采用一种谷值电流控制架构以提供非常低的占空比，并不需要一个检测电阻器。工作频率由一个外部电阻器来选择，并针对 VIN 和 VOUT 中的变化进行补偿。

不连续模式操作可在轻负载条件下提供高工作效率。一个强制连续模式控制引脚可降低噪声和RF 干扰，并能在主输出承受轻负载时辅助副端绕组稳压。SENSE＋和 SENSE- 引脚在任选的检测电阻器或同步 MOSFET 的两端提供了真正的开尔文 (Kelvin) 检测。

故障保护由内部折返电流限制、一个输出过压比较器、任选的短路停机定时器和输入欠压闭锁提供。用于电源排序的软起动能力采用一个外部定时电容器来实现。稳压器电流限值水平可由用户来设置。宽电源范围使得该器件能够在输入端电压为 4V 至 36V 和输出端电压为 0.6V 至高达 (0.9) VIN 的情况下运作。

特点

宽 VIN 范围：4V 至 36V

检测电阻器可任选

真正的电流模式控制

2% 至 90% 的占空比 (在 200kHz)

tON(MIN) ≤ 100ns

可在采用陶瓷 COUT 时实现稳定

双路 N 沟道 MOSFET 同步驱动

电源良好输出电压监视器

±1% 0.6V 基准

可调电流限值

可调开关频率
