LTC3577 - 高集成度的 6 通道便携式 PMIC

LTC3577/LTC3577-1 - 高集成度的 6 通道便携式 PMIC - Linear Technology（凌力尔特）

功能描述

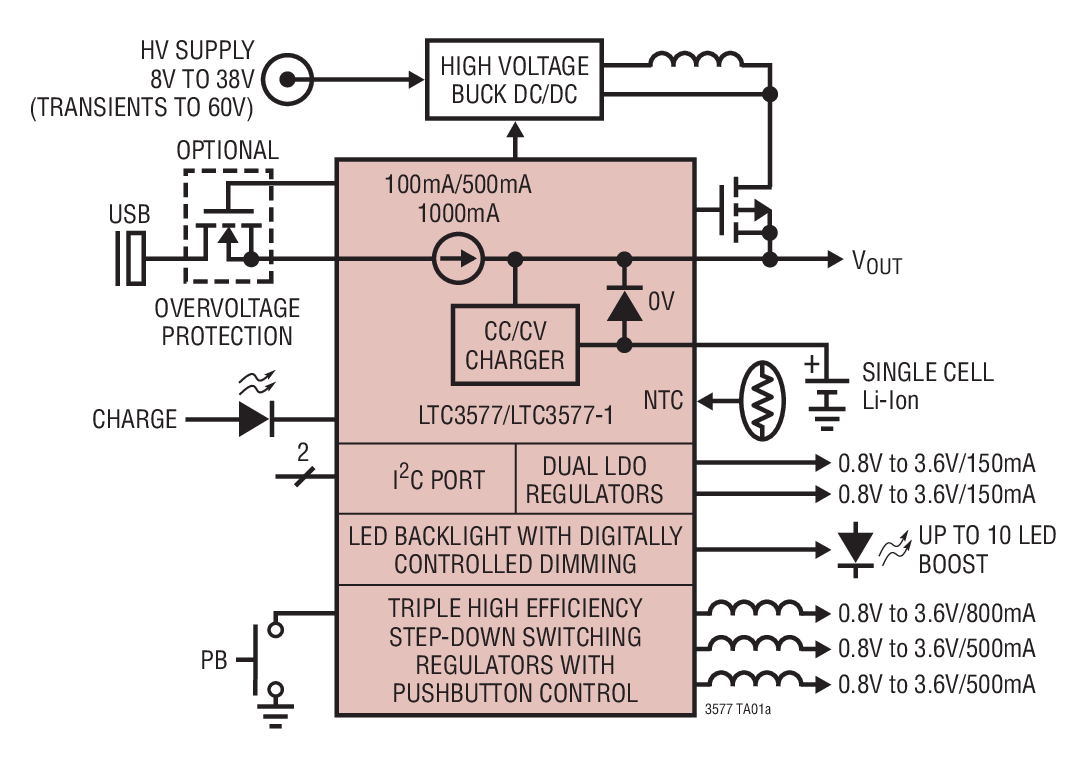

LTC3577 是一款面向单节锂离子 / 锂聚合物电池应用的高集成度电源管理 IC。它包括一个具自动负载优先级处理功能的 PowerPath 管理器、一个电池充电器、一个理想二极管、输入过压保护和众多其他的内部保护功能。LTC3577 专为从诸如 USB 等电流受限型电源进行准确的充电而设计，借助的方法是自动减小充电电流，这样负载电流与充电电流之和就不会超过编程输入电流限值 (100mA 或 500mA 模式)。在高温条件下，LTC3577 将降低电池电压，旨在改善安全性和可靠性。利用片内 Bat-Track 控制器，能够从高达 38V 的电源来进行有效的高电流充电。LTC3577 还包括一个按钮输入，用于控制 3 个同步降压型开关稳压器和系统复位。板上 LED 背光源升压电路能驱动多达 10 个串联的 LED，并拥有通过 I2C 输入实现的通用型数字调光功能。I2C 输入还负责控制两个 150mA LDO 以及其他的操作模式和状态回读功能。LTC3577 采用扁平的 4mm x 7mm x 0.75mm 44 引脚 QFN 封装。

特点

具“即时接通”操作功能的全功能锂离子 / 锂聚合物电池充电器 / PowerPathTM 控制器

三路可调输出高效率降压型开关稳压器 (800mA、500mA、500mA IOUT)

硬复位 (Hard Reset) 模式中的电池消耗电流为 6μA

Bat-TrackTM控制用于外部 HV 降压型 DC/DC

用于降低 EMI 的 I2C 可调型 SW 转换速率

在高温时降低电池电压可改善安全性和可靠性

用于 USB (VBUS) / 墙上适配器输入的过压保护电路提供至 30V 的保护能力

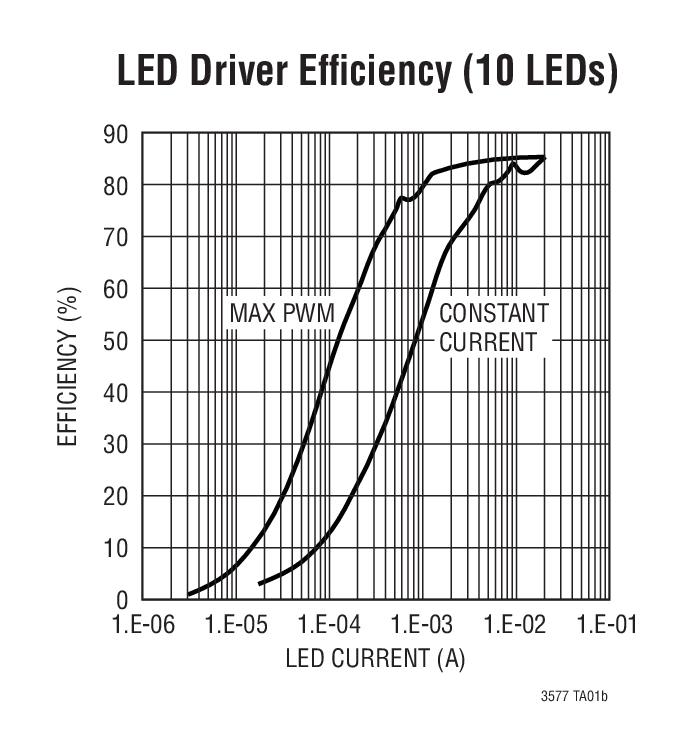

集成 40V 串联 LED 背光源驱动器通过 I2C 提供 60dB 的亮度控制和灰度调节能力

1.5A 最大充电电流和热限制功能

电池浮动电压：4.2V (LTC3577) 4.1V (LTC3577-1)

具系统复位功能的按钮 On/Off 控制
