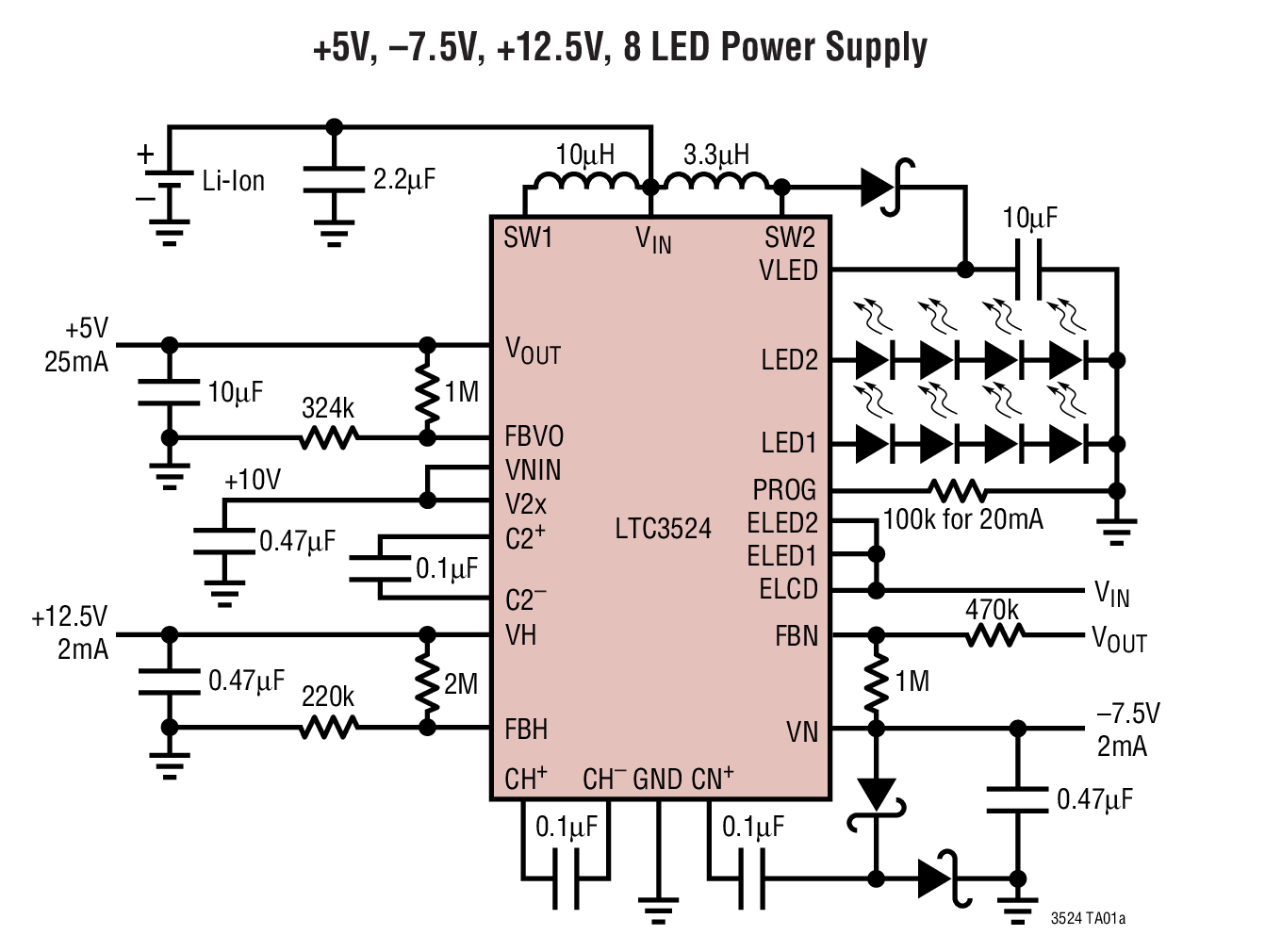

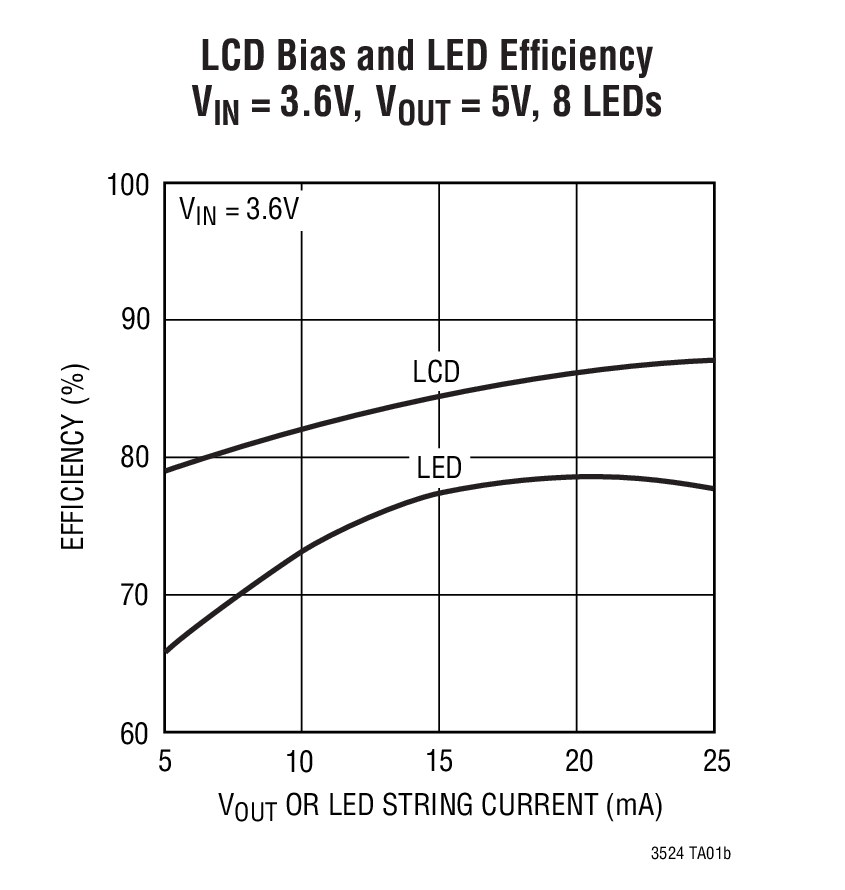

LTC3524 - 典型应用图例：

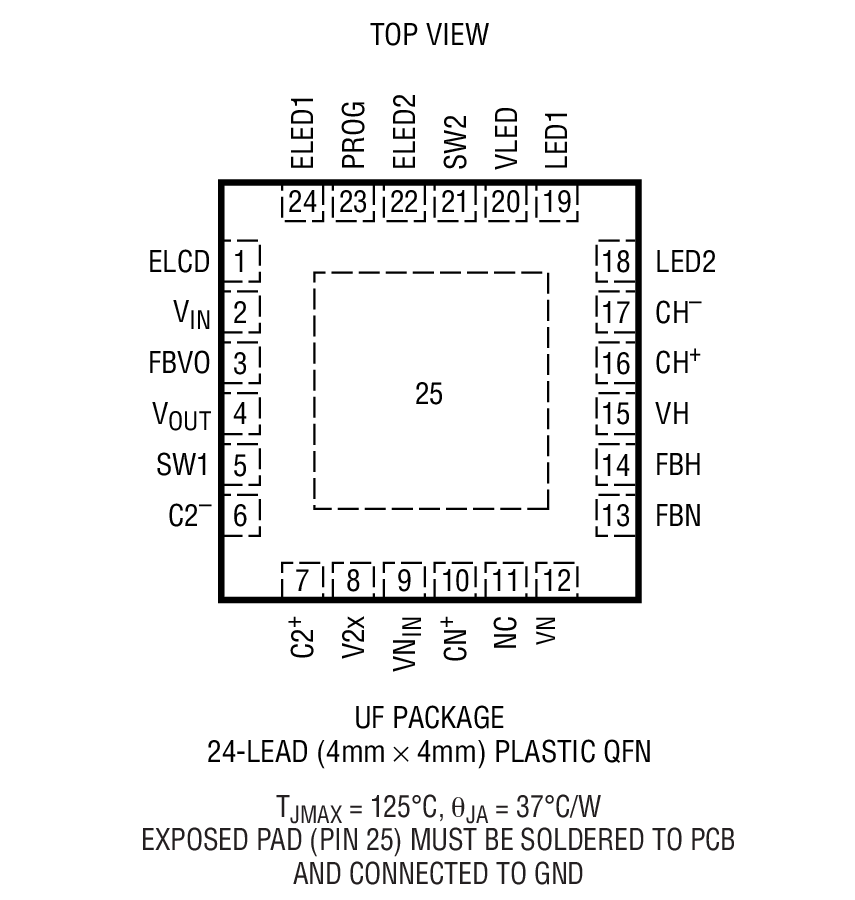

LTC3524 - 封装图解：

LTC3524 - LTC3524是具白光 LED 驱动器的可调 TFT 偏置电源

LTC3524是Linear公司的一款LCD / CCD / OLED 偏置产品，LTC3524是具白光 LED 驱动器的可调 TFT 偏置电源，本站介绍了LTC3524的封装应用图解、特点和优点、功能等，并给出了与LTC3524相关的凌力尔特元器件型号供参考。

LTC3524 - 具白光 LED 驱动器的可调 TFT 偏置电源

LTC3524 - 具白光 LED 驱动器的可调 TFT 偏置电源 - Linear Technology（凌力尔特）

功能描述

LTC3524 是一款集成 BIAS 和白光 LED 功率转换器解决方案，以用于中小尺寸的多晶硅薄膜晶体管 (TFT) 液晶 (LCD) 显示屏。该器件采用单节锂离子/锂聚合物电池或任何 2.5V 至 6V 的电压电源作为工作电源。

一个 1.5MHz 同步升压型转换器可产生一个高达 6.0V 的可编程低噪声、高效率 25mA TFT 电源。已调、低纹波充电泵用于产生高达 +20V 和 -20V 的电压 (在 2mA)。输出排序在内部进行控制，旨在确保正确的初始化以及停机模式中 LCD 屏的快速放电。

第二个 1.5MHz 升压型转换器用于给一串或两串 LED (每串具有多达 5 个串联的LED) 供电。LED 电流和显示器亮度可采用模拟或数字方法在一个很宽的范围内控制 (高达 25mA)。

LTC3524 采用 4mm x 4mm 24 引脚 QFN 封装，因而最大限度地缩减了总体解决方案的占板面积。

特点

可产生用于小型/中型 TFT 显示器的 3 个可调、低噪声电源轨

可驱动多达 10 个白光 LED

LED 调光和开路保护

受控的上电/断电排序

1.5MHz 固定频率、低噪声操作

VIN 范围为 2.5V 至 6V，VOUT 范围为 3V 至 6V

TFT 电源效率高达 90%

LED 电源效率高达 78%

两个独立使能的 LED 串

200:1 的 True Color PWMTM 调光

纤巧型外部解决方案
