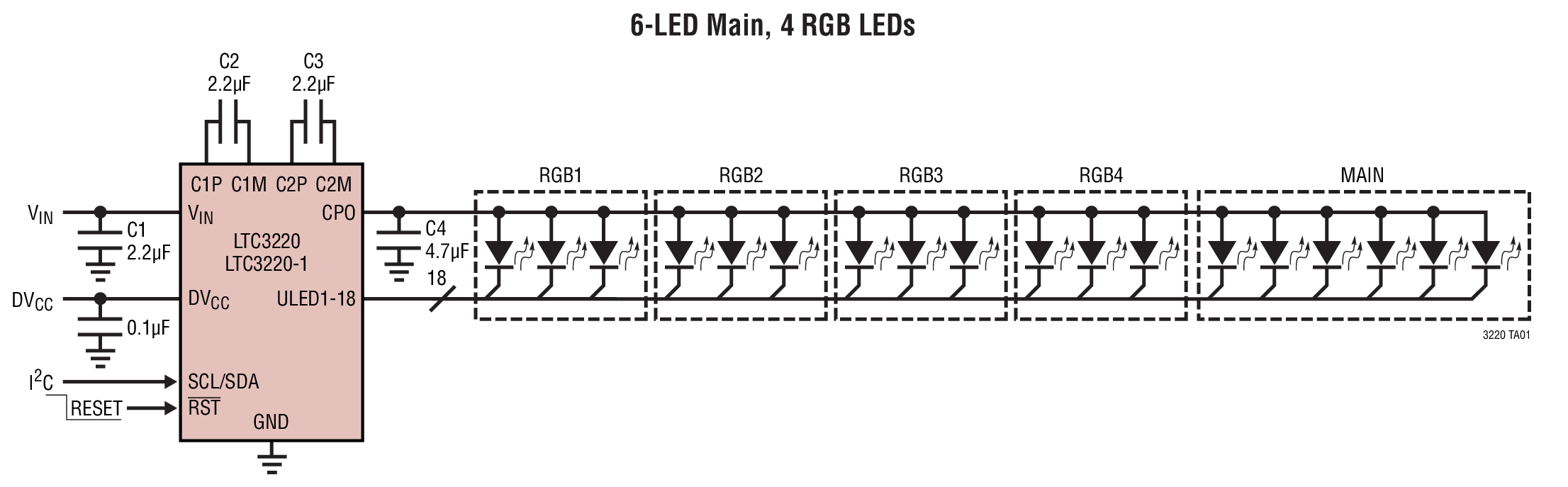

LTC3220典型应用图例一
LTC3220 - 封装图解：

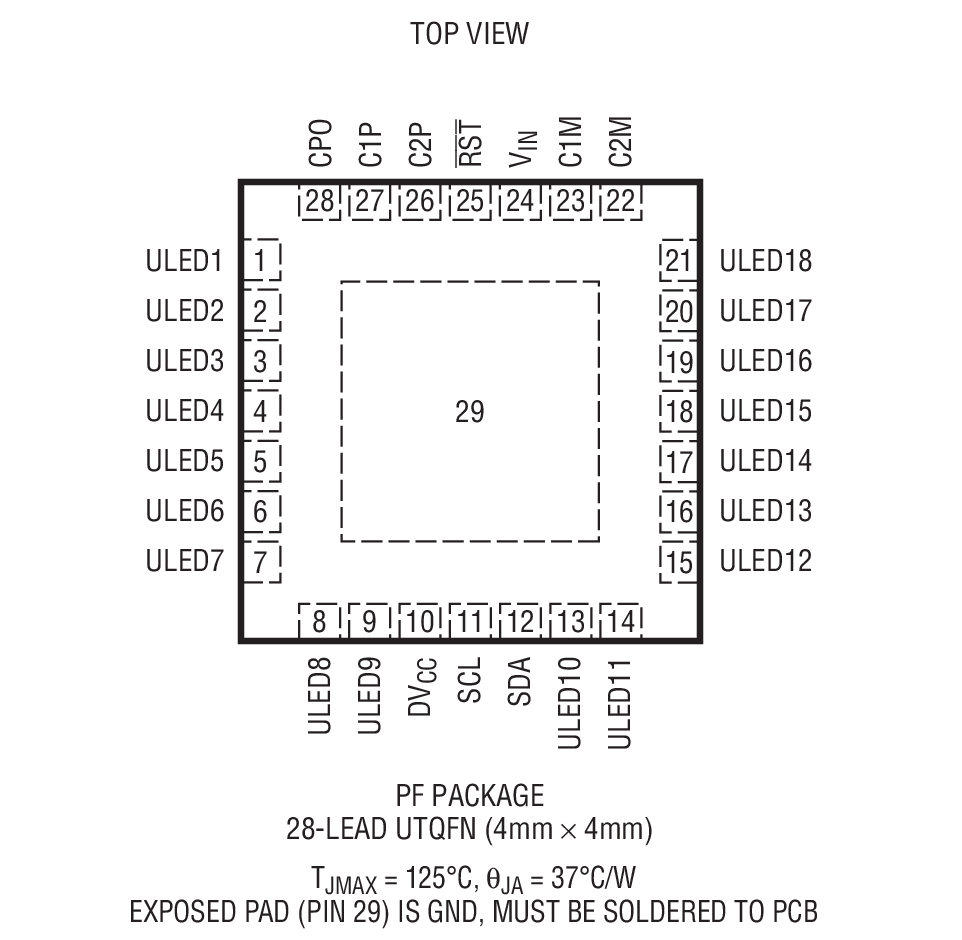

LTC3220封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3220介绍

LTC3220 - LTC3220是360mA 通用型 18 通道 LED 驱动器

LTC3220是LINEAR凌力尔特公司的一款无电感器型 (充电泵) LED 驱动器产品，LTC3220是LTC3220是360mA 通用型 18 通道 LED 驱动器，本站介绍了LTC3220的封装应用图解、特点和优点、功能等，并给出了与LTC3220相关的LINEAR元器件型号供参考。

LTC3220 - LTC3220是360mA 通用型 18 通道 LED 驱动器 - 无电感器型 (充电泵) LED 驱动器 - 电源管理 - 凌力尔特

LTC3220 - 360mA 通用型 18 通道 LED 驱动器

LTC3220 / LTC3220-1 - 360mA 通用型 18 通道 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LTC3220 / LTC3220-1 是高集成度多显示屏 LED 驱动器。这些器件包括一个高效率、低噪声充电泵，用于为多达 18 个通用 LED 电流源供电。LTC3220 / LTC3220-1 只需 5 个小陶瓷电容器即可构成一个完整的 LED 电源和电流控制器。

LED 电流由一个内部精准电流基准来设定。所有通用电流源的独立调光、接通/关断、闪烁和灰度等级控制均通过 I2C 串行接口来实现。可使用 6 位线性 DAC 来独立地调节每个通用 LED 电流源的亮度电平。

LTC3220 / LTC3220-1 充电泵根据 LED 电流源两端的电压来优化效率。这些器件在 1x模式中上电，并当任一被使能的 LED 电流源开始进入压降状态时就自动切换至升压模式。第一个压降将把这些器件转换至 1.5x 模式，随后的压降则把 LTC3220 / LTC3220-1 切换至 2x 模式。当某个数据位通过 I2C 端口进行更新时，这些器件将复位至 1x 模式。

特点
  • 具 64 级线性亮度控制能力的 18 个 20mA 通用型电流源
  • 采用二线式 I2C 接口来实现每个电流源的独立接通 / 关断、亮度电平、闪烁和灰度等级控制
  • 低噪声多模式充电泵 (1x、1.5x、2x) 提供高达 91% 的效率
  • 转换速率受限的开关操作降低了传导噪声和辐射噪声 (EMI)
  • 高达 360mA 的总输出电流
  • 内部电流基准
  • 单个复位引脚用于实现异步停机和所有数据寄存器的复位
  • 提供了两个I2C地址 (LTC3220：0011100，LTC3220-1：0011101)
  • 自动或强制模式切换
  • 内部软起动功能可限制浪涌电流
  • 短路 / 热保护
  • 4mm x 4mm 超薄型 (高度仅 0.55mm) 28 引脚 QFN 封装
    • 应用
  • 采用 QVGA+ 显示屏的可视电话
  • 键盘照明
  • 通用/各类照明
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3220EPF-1#PBF 4x4 UTQFN-28 E $3.36 $2.35
    LTC3220EPF-1#TRPBF 4x4 UTQFN-28 E $2.41
    LTC3220EPF#PBF 4x4 UTQFN-28 E $3.36 $2.35
    LTC3220EPF#TRPBF 4x4 UTQFN-28 E $2.41
    LTC3220IPF-1#PBF 4x4 UTQFN-28 I $3.86 $2.70
    LTC3220IPF-1#TRPBF 4x4 UTQFN-28 I $2.76
    LTC3220IPF#PBF 4x4 UTQFN-28 I $3.86 $2.70
    LTC3220IPF#TRPBF 4x4 UTQFN-28 I $2.76
