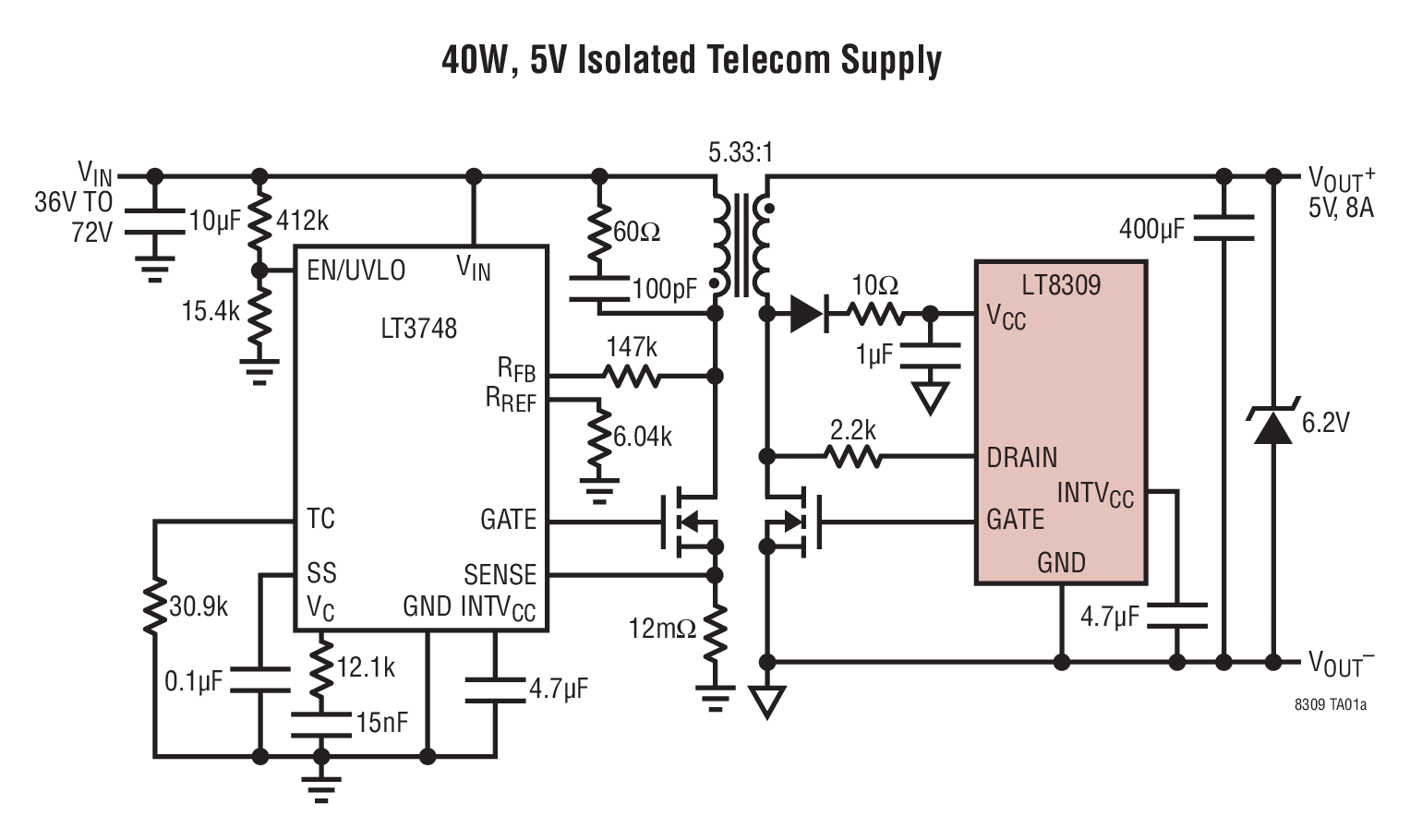

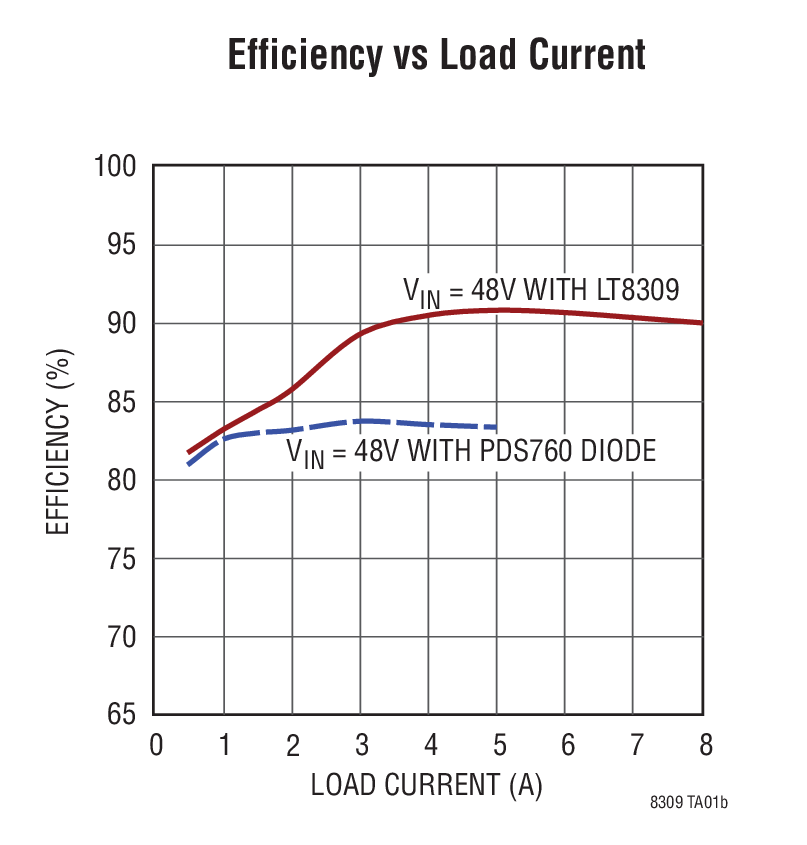

LT8309 - 典型应用图例：

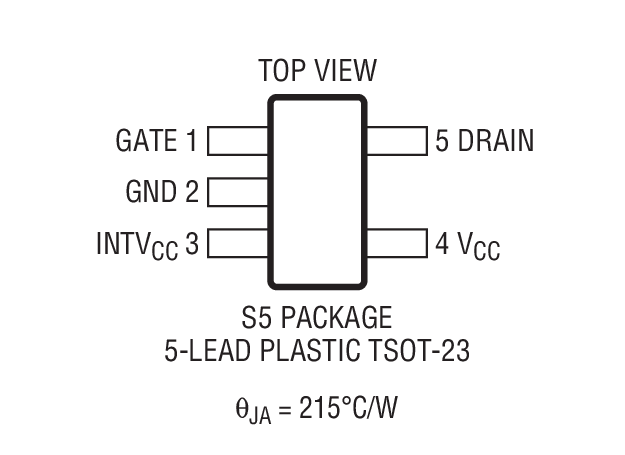

LT8309 - 封装图解：
LINEAR凌力尔特芯片：
- LTM4650AIY-1#PBF - 板安装电源 > 直流转换器
- LT1227CJ8 - 集成电路（IC） > 线性 > 放大器 > 视频放大器和模块
- DC2448A-B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC1044CS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4227IUFD-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC3114HFE-1#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1761ES5-2#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- DC1487A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT3065MPMSE-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2206CUK-14#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC3823IUH#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT3757HMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1999CS8-10#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1767EMS8-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2991IMS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热管理
- LT3837EFE#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC1728ES5-5#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- DC1184A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC4364CDE-2#PBF - 电路保护 > 浪涌抑制 IC
- LTC1092CN8 - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
LT8309 - LT8309是副边同步整流器驱动器
LT8309是LINEAR凌力尔特公司的一款副边控制器产品，LT8309是LT8309是副边同步整流器驱动器，本站介绍了LT8309的封装应用图解、特点和优点、功能等，并给出了与LT8309相关的LINEAR元器件型号供参考。
LT8309 - LT8309是副边同步整流器驱动器 - 副边控制器 - 航天和严酷环境 - 凌力尔特
LT8309 - 副边同步整流器驱动器
LT8309 - 副边同步整流器驱动器 - Linear Technology（凌力尔特）
功能描述
LT8309 是一款副边同步整流器驱动器，其可取代反激式拓扑中的输出整流器二极管。通过用一个 N 沟道 MOSFET 替代该二极管，应用电路将不再受输出二极管热限制条件的约束。该 IC 通过检测漏极至源极电压以确定电流在什么时候变至负值，从而复制了二极管的运行方式。LT8309 低的最小导通和关断时间有助改善抗噪声性能。
26ns 的快速传播延迟使得应用电路能够在不连续导通模式 (DCM) 和临界导通模式 (CrCM) 中运作。栅极驱动器具有一个用于实现快速关断的 0.8Ω 下拉器件。40V VCC 额定值允许器件采用 MOSFET 的输出电压或整流漏极电压来驱动。400μA 的低静态电流最大限度地提高了低输出电流条件下的效率。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT8309ES5#PBF | SOT-23 | E | $2.60 | |
| LT8309ES5#TR | SOT-23 | E | $2.60 | $1.82 |
| LT8309ES5#TRM | SOT-23 | E | $2.60 | $1.84 |
| LT8309ES5#TRMPBF | SOT-23 | E | $2.60 | $1.84 |
| LT8309ES5#TRPBF | SOT-23 | E | $2.60 | $1.82 |
| LT8309HS5#PBF | SOT-23 | H | $3.24 | |
| LT8309HS5#TR | SOT-23 | H | $3.24 | $2.27 |
| LT8309HS5#TRM | SOT-23 | H | $3.24 | $2.32 |
| LT8309HS5#TRMPBF | SOT-23 | H | $3.24 | $2.32 |
| LT8309HS5#TRPBF | SOT-23 | H | $3.24 | $2.27 |
| LT8309IS5 | SOT-23 | I | $2.83 | |
| LT8309IS5#PBF | SOT-23 | I | $2.83 | |
| LT8309IS5#TR | SOT-23 | I | $2.83 | $1.98 |
| LT8309IS5#TRM | SOT-23 | I | $2.83 | $2.00 |
| LT8309IS5#TRMPBF | SOT-23 | I | $2.83 | $2.00 |
| LT8309IS5#TRPBF | SOT-23 | I | $2.83 | $1.98 |
