LT1790BIS6-2.5技术文档下载:
LT1790BIS6-2.5技术文档产品手册下载
LT1790BIS6-2.5 - 典型应用图例:

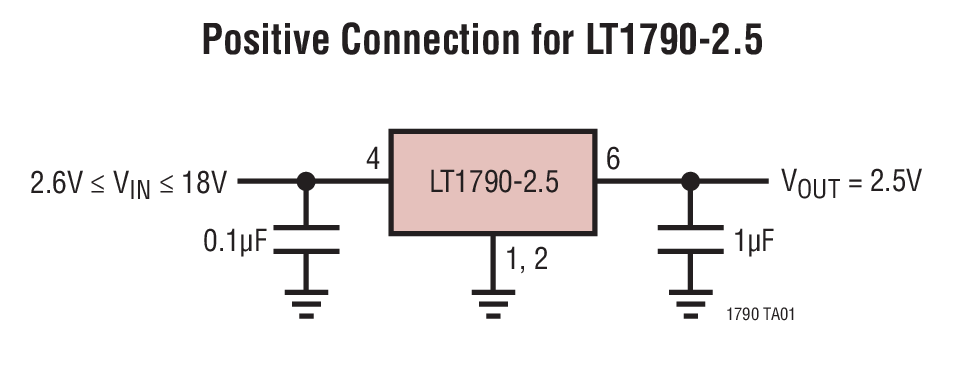

LT1790BIS6-2.5典型应用图例一

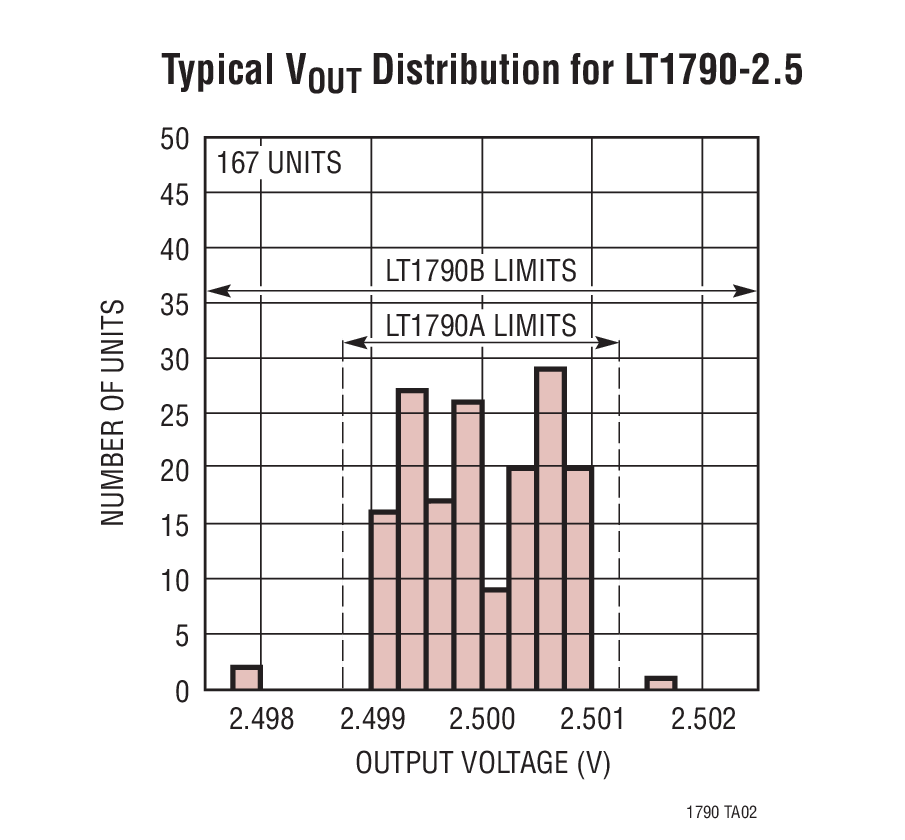

LT1790BIS6-2.5典型应用图例二
LT1790BIS6-2.5 - 封装图解:

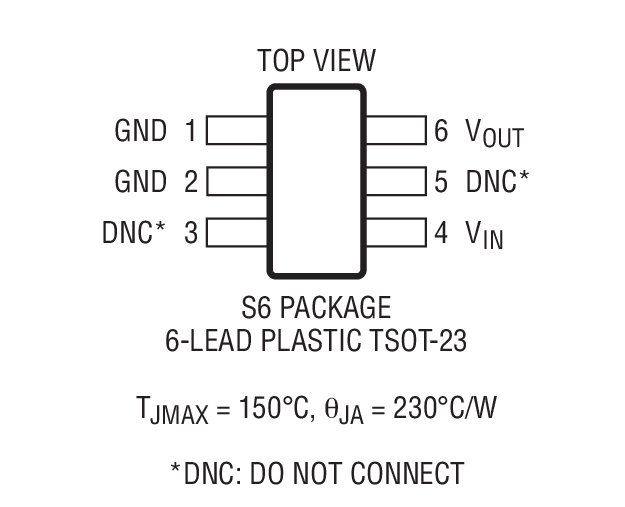

LT1790BIS6-2.5封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1790BIS6-2.5介绍
LT1790BIS6-2.5 - LT1790BIS6-2.5是微功率、SOT-23 封装、低压差基准系列

LT1790BIS6-2.5是Linear公司的一款串联基准产品,LT1790BIS6-2.5是微功率、SOT-23 封装、低压差基准系列,本站介绍了LT1790BIS6-2.5的封装应用图解、特点和优点、功能等,并给出了与LT1790BIS6-2.5相关的凌力尔特元器件型号供参考。

LT1790BIS6-2.5 - 微功率、SOT-23 封装、低压差基准系列

LT1790 - 微功率、SOT-23 封装、低压差基准系列 - Linear Technology(凌力尔特)

功能描述

LT1790 是一个 SOT-23 封装的微功率低压差串联基准系列,其兼具高准确度和低漂移以及低功率耗散和小封装尺寸。这些微功率基准采用曲率补偿以获得低温度系数,并使用经修整的高精度薄膜电阻器来实现高输出准确度。此外,每个 LT1790 都在封装之后实施修整以极大地减小温度系数并提高输出准确度。利用卓越的电压和负载调节性能进一步地保证了输出准确度。采取了特别谨慎的措施以最大限度地降低由热量引起的迟滞。

LT1790 系列器件因其小尺寸、低电源电流和减低的压差电压而非常适合于电池供电式系统。这些基准提供了优于并联基准的电源电流和功率耗散水平,并联基准必须闲置整个负载电流来运作。由于 LT1790 还能够吸收电流,因此其可充当一个具有与正基准相同性能的微功率负电压基准。

特点
  • 高准确度: A 级 ― 0.05% (最大值) B 级 ― 0.1% (最大值)
  • 低漂移: A 级 ― 10ppm/°C (最大值) B 级 ― 25ppm/°C (最大值)
  • 低的热迟滞:40ppm (典型值) ― -40°C 至 85°C
  • 低电源电流:60μA (最大值)
  • 可吸收和供应电流
  • 低压差电压
  • 保证工作温度范围:-40°C 至 125°C
  • 宽电源范围至 18V
  • 可提供的输出电压选项:1.25V、2.048V、2.5V、3V、3.3V、4.096V 和 5V
  • 扁平 (仅高 1mm) ThinSOTTM 封装
  • 应用
  • 手持式仪器
  • 负电压基准
  • 工业控制系统
  • 数据采集系统
  • 电池供电式设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1790ACS6-1.25 SOT-23 C $3.42
    LT1790ACS6-1.25#PBF SOT-23 C $3.42
    LT1790ACS6-1.25#TR SOT-23 C $3.42 $2.91
    LT1790ACS6-1.25#TRM SOT-23 C $3.42 $2.93
    LT1790ACS6-1.25#TRMPBF SOT-23 C $3.42 $2.93
    LT1790ACS6-1.25#TRPBF SOT-23 C $3.42 $2.91
    LT1790ACS6-2.048 SOT-23 C $3.42
    LT1790ACS6-2.048#PBF SOT-23 C $3.42
    LT1790ACS6-2.048#TR SOT-23 C $3.42 $2.91
    LT1790ACS6-2.048#TRM SOT-23 C $3.42 $2.93
    LT1790ACS6-2.048#TRMPBF SOT-23 C $3.42 $2.93
    LT1790ACS6-2.048#TRPBF SOT-23 C $3.42 $2.91
    LT1790ACS6-2.5 SOT-23 C $3.42
    LT1790ACS6-2.5#PBF SOT-23 C $3.42
    LT1790ACS6-2.5#TR SOT-23 C $3.42 $2.91
    LT1790ACS6-2.5#TRM SOT-23 C $3.42 $2.93
    LT1790ACS6-2.5#TRMPBF SOT-23 C $3.42 $2.93
    LT1790ACS6-2.5#TRPBF SOT-23 C $3.42 $2.91
    LT1790ACS6-3 SOT-23 C $3.42
    LT1790ACS6-3.3 SOT-23 C $3.42
    LT1790ACS6-3.3#PBF SOT-23 C $3.42
    LT1790ACS6-3.3#TR SOT-23 C $3.42 $2.91
    LT1790ACS6-3.3#TRM SOT-23 C $3.42 $2.93
    LT1790ACS6-3.3#TRMPBF SOT-23 C $3.42 $2.93
    LT1790ACS6-3.3#TRPBF SOT-23 C $3.42 $2.91
    LT1790ACS6-3#PBF SOT-23 C $3.42
    LT1790ACS6-3#TR SOT-23 C $3.42 $2.91
    LT1790ACS6-3#TRM SOT-23 C $3.42 $2.93
    LT1790ACS6-3#TRMPBF SOT-23 C $3.42 $2.93
    LT1790ACS6-3#TRPBF SOT-23 C $3.42 $2.91
    LT1790ACS6-4.096 SOT-23 C $3.42
    LT1790ACS6-4.096#PBF SOT-23 C $3.42
    LT1790ACS6-4.096#TR SOT-23 C $3.42 $2.91
    LT1790ACS6-4.096#TRM SOT-23 C $3.42 $2.93
    LT1790ACS6-4.096#TRMPBF SOT-23 C $3.42 $2.93
    LT1790ACS6-4.096#TRPBF SOT-23 C $3.42 $2.91
    LT1790ACS6-5 SOT-23 C $3.42
    LT1790ACS6-5#PBF SOT-23 C $3.42
    LT1790ACS6-5#TR SOT-23 C $3.42 $2.91
    LT1790ACS6-5#TRM SOT-23 C $3.42 $2.93
    LT1790ACS6-5#TRMPBF SOT-23 C $3.42 $2.93
    LT1790ACS6-5#TRPBF SOT-23 C $3.42 $2.91
    LT1790AIS6-1.25 SOT-23 I $3.82
    LT1790AIS6-1.25#PBF SOT-23 I $3.82
    LT1790AIS6-1.25#TR SOT-23 I $3.82 $3.31
    LT1790AIS6-1.25#TRM SOT-23 I $3.82 $3.33
    LT1790AIS6-1.25#TRMPBF SOT-23 I $3.82 $3.33
    LT1790AIS6-1.25#TRPBF SOT-23 I $3.82 $3.31
    LT1790AIS6-2.048 SOT-23 I $3.82
    LT1790AIS6-2.048#PBF SOT-23 I $3.82
    LT1790AIS6-2.048#TR SOT-23 I $3.82 $3.31
    LT1790AIS6-2.048#TRM SOT-23 I $3.82 $3.33
    LT1790AIS6-2.048#TRMPBF SOT-23 I $3.82 $3.33
    LT1790AIS6-2.048#TRPBF SOT-23 I $3.82 $3.31
    LT1790AIS6-2.5 SOT-23 I $3.82
    LT1790AIS6-2.5#PBF SOT-23 I $3.82
    LT1790AIS6-2.5#TR SOT-23 I $3.82 $3.31
    LT1790AIS6-2.5#TRM SOT-23 I $3.82 $3.33
    LT1790AIS6-2.5#TRMPBF SOT-23 I $3.82 $3.33
    LT1790AIS6-2.5#TRPBF SOT-23 I $3.82 $3.31
    LT1790AIS6-3 SOT-23 I $3.82
    LT1790AIS6-3.3 SOT-23 I $3.82
    LT1790AIS6-3.3#PBF SOT-23 I $3.82
    LT1790AIS6-3.3#TR SOT-23 I $3.82 $3.31
    LT1790AIS6-3.3#TRM SOT-23 I $3.82 $3.33
    LT1790AIS6-3.3#TRMPBF SOT-23 I $3.82 $3.33
    LT1790AIS6-3.3#TRPBF SOT-23 I $3.82 $3.31
    LT1790AIS6-3#PBF SOT-23 I $3.82
    LT1790AIS6-3#TR SOT-23 I $3.82 $3.31
    LT1790AIS6-3#TRM SOT-23 I $3.82 $3.33
    LT1790AIS6-3#TRMPBF SOT-23 I $3.82 $3.33
    LT1790AIS6-3#TRPBF SOT-23 I $3.82 $3.31
    LT1790AIS6-4.096 SOT-23 I $3.82
    LT1790AIS6-4.096#PBF SOT-23 I $3.82
    LT1790AIS6-4.096#TR SOT-23 I $3.82 $3.31
    LT1790AIS6-4.096#TRM SOT-23 I $3.82 $3.33
    LT1790AIS6-4.096#TRMPBF SOT-23 I $3.82 $3.33
    LT1790AIS6-4.096#TRPBF SOT-23 I $3.82 $3.31
    LT1790AIS6-5 SOT-23 I $3.82
    LT1790AIS6-5#PBF SOT-23 I $3.82
    LT1790AIS6-5#TR SOT-23 I $3.82 $3.31
    LT1790AIS6-5#TRM SOT-23 I $3.82 $3.33
    LT1790AIS6-5#TRMPBF SOT-23 I $3.82 $3.33
    LT1790AIS6-5#TRPBF SOT-23 I $3.82 $3.31
    LT1790BCS6-1.25 SOT-23 C $1.51
    LT1790BCS6-1.25#PBF SOT-23 C $1.51
    LT1790BCS6-1.25#TR SOT-23 C $1.51 $1.25
    LT1790BCS6-1.25#TRM SOT-23 C $1.51 $1.27
    LT1790BCS6-1.25#TRMPBF SOT-23 C $1.51 $1.27
    LT1790BCS6-1.25#TRPBF SOT-23 C $1.51 $1.25
    LT1790BCS6-2.048 SOT-23 C $1.51
    LT1790BCS6-2.048#PBF SOT-23 C $1.51
    LT1790BCS6-2.048#TR SOT-23 C $1.51 $1.25
    LT1790BCS6-2.048#TRM SOT-23 C $1.51 $1.27
    LT1790BCS6-2.048#TRMPBF SOT-23 C $1.51 $1.27
    LT1790BCS6-2.048#TRPBF SOT-23 C $1.51 $1.25
    LT1790BCS6-2.5 SOT-23 C $1.51
    LT1790BCS6-2.5#PBF SOT-23 C $1.51
    LT1790BCS6-2.5#TR SOT-23 C $1.51 $1.25
    LT1790BCS6-2.5#TRM SOT-23 C $1.51 $1.27
    LT1790BCS6-2.5#TRMPBF SOT-23 C $1.51 $1.27
    LT1790BCS6-2.5#TRPBF SOT-23 C $1.51 $1.25
    LT1790BCS6-3 SOT-23 C $1.51
    LT1790BCS6-3.3 SOT-23 C $1.51
    LT1790BCS6-3.3#PBF SOT-23 C $1.51
    LT1790BCS6-3.3#TR SOT-23 C $1.51 $1.25
    LT1790BCS6-3.3#TRM SOT-23 C $1.51 $1.27
    LT1790BCS6-3.3#TRMPBF SOT-23 C $1.51 $1.27
    LT1790BCS6-3.3#TRPBF SOT-23 C $1.51 $1.25
    LT1790BCS6-3#PBF SOT-23 C $1.51
    LT1790BCS6-3#TR SOT-23 C $1.51 $1.25
    LT1790BCS6-3#TRM SOT-23 C $1.51 $1.27
    LT1790BCS6-3#TRMPBF SOT-23 C $1.51 $1.27
    LT1790BCS6-3#TRPBF SOT-23 C $1.51 $1.25
    LT1790BCS6-4.096 SOT-23 C $1.51
    LT1790BCS6-4.096#PBF SOT-23 C $1.51
    LT1790BCS6-4.096#TR SOT-23 C $1.51 $1.25
    LT1790BCS6-4.096#TRM SOT-23 C $1.51 $1.27
    LT1790BCS6-4.096#TRMPBF SOT-23 C $1.51 $1.27
    LT1790BCS6-4.096#TRPBF SOT-23 C $1.51 $1.25
    LT1790BCS6-5 SOT-23 C $1.51
    LT1790BCS6-5#PBF SOT-23 C $1.51
    LT1790BCS6-5#TR SOT-23 C $1.51 $1.25
    LT1790BCS6-5#TRM SOT-23 C $1.51 $1.27
    LT1790BCS6-5#TRMPBF SOT-23 C $1.51 $1.27
    LT1790BCS6-5#TRPBF SOT-23 C $1.51 $1.25
    LT1790BIS6-1.25 SOT-23 I $2.12
    LT1790BIS6-1.25#PBF SOT-23 I $2.12
    LT1790BIS6-1.25#TR SOT-23 I $2.12 $1.56
    LT1790BIS6-1.25#TRM SOT-23 I $2.12 $1.58
    LT1790BIS6-1.25#TRMPBF SOT-23 I $2.12 $1.58
    LT1790BIS6-1.25#TRPBF SOT-23 I $2.12 $1.56
    LT1790BIS6-2.048 SOT-23 I $2.12
    LT1790BIS6-2.048#PBF SOT-23 I $2.12
    LT1790BIS6-2.048#TR SOT-23 I $2.12 $1.56
    LT1790BIS6-2.048#TRM SOT-23 I $2.12 $1.58
    LT1790BIS6-2.048#TRMPBF SOT-23 I $2.12 $1.58
    LT1790BIS6-2.048#TRPBF SOT-23 I $2.12 $1.56
    LT1790BIS6-2.5 SOT-23 I $2.12
    LT1790BIS6-2.5#PBF SOT-23 I $2.12
    LT1790BIS6-2.5#TR SOT-23 I $2.12 $1.56
    LT1790BIS6-2.5#TRM SOT-23 I $2.12 $1.58
    LT1790BIS6-2.5#TRMPBF SOT-23 I $2.12 $1.58
    LT1790BIS6-2.5#TRPBF SOT-23 I $2.12 $1.56
    LT1790BIS6-3 SOT-23 I $2.12
    LT1790BIS6-3.3 SOT-23 I $2.12
    LT1790BIS6-3.3#PBF SOT-23 I $2.12
    LT1790BIS6-3.3#TR SOT-23 I $2.12 $1.56
    LT1790BIS6-3.3#TRM SOT-23 I $2.12 $1.58
    LT1790BIS6-3.3#TRMPBF SOT-23 I $2.12 $1.58
    LT1790BIS6-3.3#TRPBF SOT-23 I $2.12 $1.56
    LT1790BIS6-3#PBF SOT-23 I $2.12
    LT1790BIS6-3#TR SOT-23 I $2.12 $1.56
    LT1790BIS6-3#TRM SOT-23 I $2.12 $1.58
    LT1790BIS6-3#TRMPBF SOT-23 I $2.12 $1.58
    LT1790BIS6-3#TRPBF SOT-23 I $2.12 $1.56
    LT1790BIS6-4.096 SOT-23 I $2.12
    LT1790BIS6-4.096#PBF SOT-23 I $2.12
    LT1790BIS6-4.096#TR SOT-23 I $2.12 $1.56
    LT1790BIS6-4.096#TRM SOT-23 I $2.12 $1.58
    LT1790BIS6-4.096#TRMPBF SOT-23 I $2.12 $1.58
    LT1790BIS6-4.096#TRPBF SOT-23 I $2.12 $1.56
    LT1790BIS6-5 SOT-23 I $2.12
    LT1790BIS6-5#PBF SOT-23 I $2.12
    LT1790BIS6-5#TR SOT-23 I $2.12 $1.56
    LT1790BIS6-5#TRM SOT-23 I $2.12 $1.58
    LT1790BIS6-5#TRMPBF SOT-23 I $2.12 $1.58
    LT1790BIS6-5#TRPBF SOT-23 I $2.12 $1.56
