当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3890-3
LTC3890-3技术文档下载：
LTC3890-3技术文档产品手册下载
LTC3890-3 - 典型应用图例：

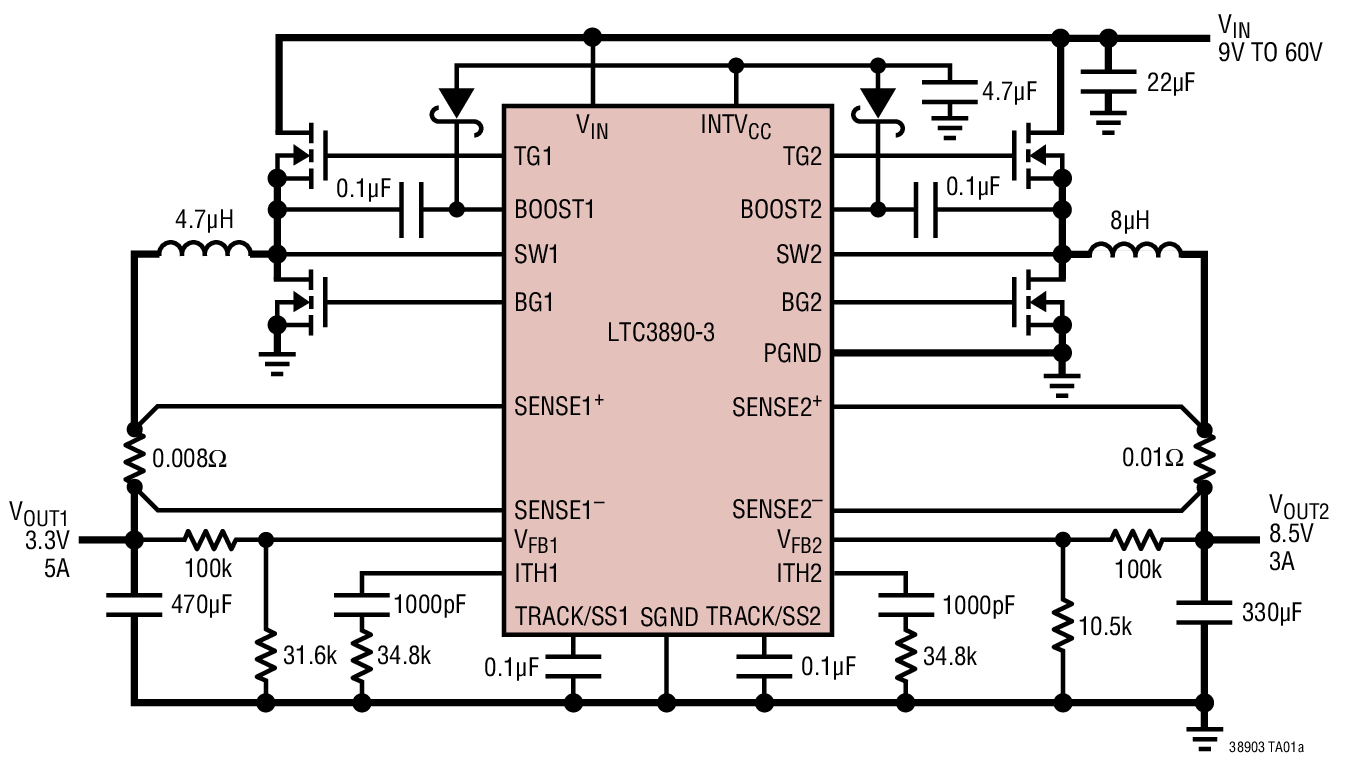

LTC3890-3典型应用图例一

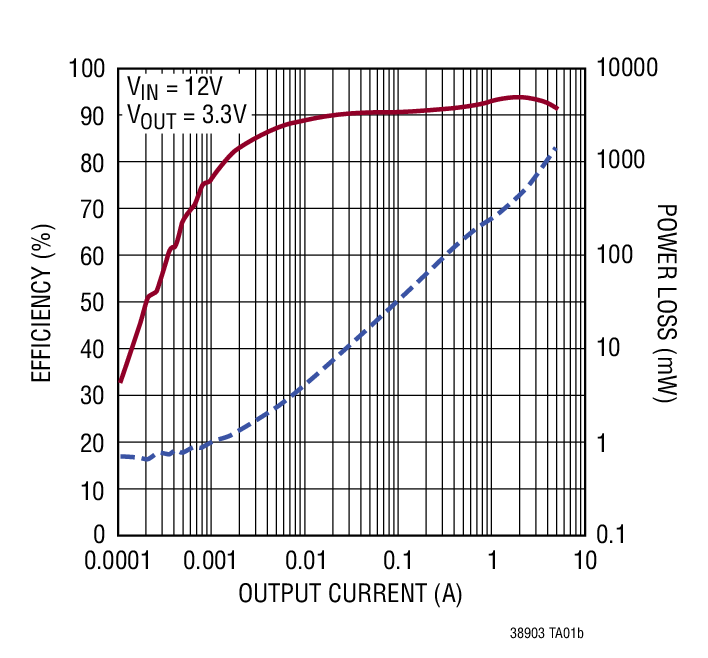

LTC3890-3典型应用图例二
LTC3890-3 - 封装图解：

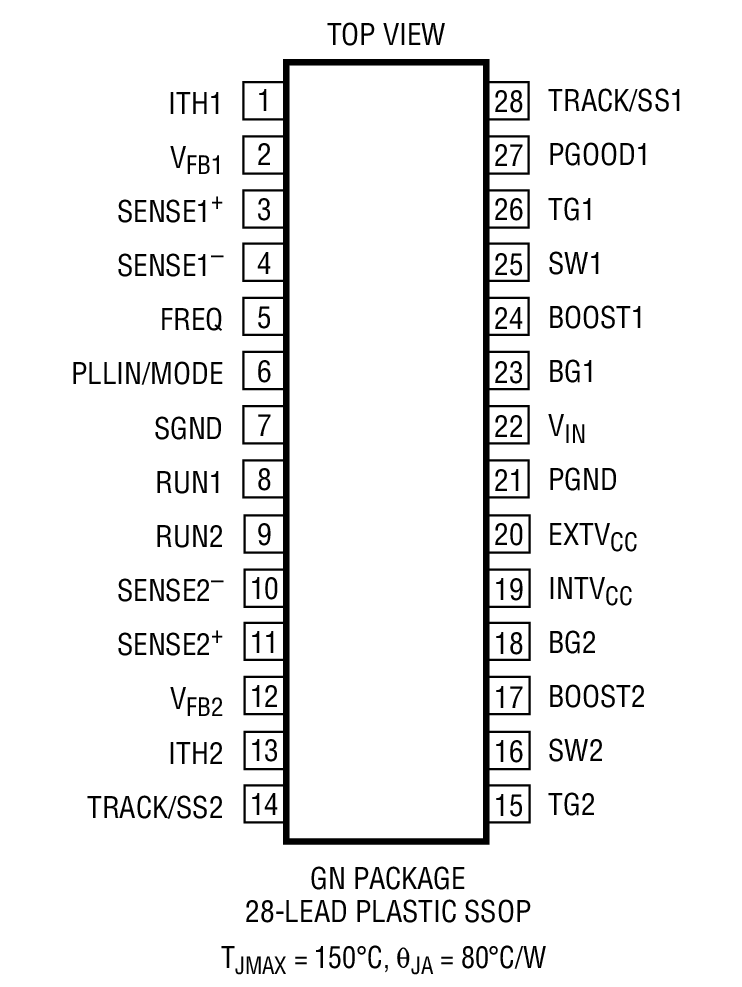

LTC3890-3封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3890-3介绍

LTC3890-3 - LTC3890-3是60V、低 IQ、双通道、两相、同步降压型 DC/DC 控制器

LTC3890-3是LINEAR凌力尔特公司的一款多输出降压产品，LTC3890-3是LTC3890-3是60V、低 IQ、双通道、两相、同步降压型 DC/DC 控制器，本站介绍了LTC3890-3的封装应用图解、特点和优点、功能等，并给出了与LTC3890-3相关的LINEAR元器件型号供参考。

LTC3890-3 - LTC3890-3是60V、低 IQ、双通道、两相、同步降压型 DC/DC 控制器 - 多输出降压 - 航天和严酷环境 - 凌力尔特

LTC3890-3 - 60V、低 IQ、双通道、两相、同步降压型 DC/DC 控制器

LTC3890-3 - 60V、低 IQ、双通道、两相、同步降压型 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3890-3 是一款高性能、双通道、降压型开关稳压器 DC/DC 控制器，用于驱动全 N 沟道同步功率 MOSFET 级。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出级异相运作，可最大限度地降低功率损失和电源噪声。

50μA 的无负载静态电流延长了电池供电型系统中的工作寿命。OPTI-LOOP 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。4V 至 60V 的宽输入电源范围可涵盖众多的中间总线电压和电池化学组成。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流模式控制可限制短路情况下的电感器电流。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式操作、脉冲跳跃模式或连续导通模式。

如需具有不同和 / 或附加特性的器件版本，请参见 LTC3890 系列概要 (产品手册中“引脚功能”部分中的“表 1”)。

特点
  • 宽 VIN 范围：4V 至 60V (绝对最大值为 65V)
  • 低工作 IQ：50μA (一个通道接通)
  • 宽输出电压范围：0.8V ≤ VOUT ≤ 24V
  • RSENSE 或 DCR 电流检测
  • 异相控制器降低了输入电容和电源所引起的噪声
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可以选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode) 操作
  • 非常低压差操作：99% 占空比
  • 可调输出电压软起动或跟踪
  • 电源良好输出电压监视器
  • 低停机电流 IQ：<14μA
  • 内部 LDO 采用 VIN 或 EXTVCC 给栅极驱动器供电
  • 窄体 SSOP 封装
    • 应用
  • 汽车上 “始终保持接通” 的系统
  • 电池供电式数字设备
  • 分布式 DC 电源系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3890EGN-3#PBF SSOP-28 E $6.39 $4.47
    LTC3890EGN-3#TRPBF SSOP-28 E $4.53
    LTC3890HGN-3#PBF SSOP-28 H $7.82 $5.47
    LTC3890HGN-3#TRPBF SSOP-28 H $5.53
    LTC3890IGN-3#PBF SSOP-28 I $7.40 $5.18
    LTC3890IGN-3#TRPBF SSOP-28 I $5.24
    LTC3890MPGN-3#PBF SSOP-28 MP $22.10 $15.47
    LTC3890MPGN-3#TRPBF SSOP-28 MP $15.53
