LTC3858-2 - 低 Iq、双通道、两相、同步降压型控制器

LTC3858-2 - 低 Iq、双通道、两相、同步降压型控制器 - Linear Technology（凌力尔特）

LTC3858-2 是一款高性能、双通道、降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出异相运作，最大限度地降低了由于输入电容器 ESR 所引起的功率损耗和噪声。

170μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3858-2 与 LTC3858 的不同之处是它停用了过压保护消弧电路和短路闭锁电路。4V 至 38V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。

用于每个控制器的独立软起动引脚负责在启动期间使输出电压斜坡上升。电流折返功能用于在短路情况下限制 MOSFET 热耗散。

低工作 IQ：170μA (一个通道接通)

宽输出电压范围：0.8V ≤ VOUT ≤ 24V

宽 VIN 范围：4V 至 38V

RSENSE 或 DCR 电流检测

异相控制器降低了所需的输入电容和电源所引起的噪声

OPTI-LOOP 补偿最大限度地减小 COUT

可锁相频率 (75kHz 至 850kHz)

可编程固定频率 (50kHz 至 900kHz)

在轻负载条件下可以选择执行连续、脉冲跳跃或突发模式 (Burst Mode) 操作

非常低压差操作：99% 占空比

可调输出电压软起动或跟踪

电源良好输出电压监视器

低停机 IQ：8μA

内部 LDO 从 VIN 或 EXTVCC 给栅极驱动器供电

在启动期间无电流折返

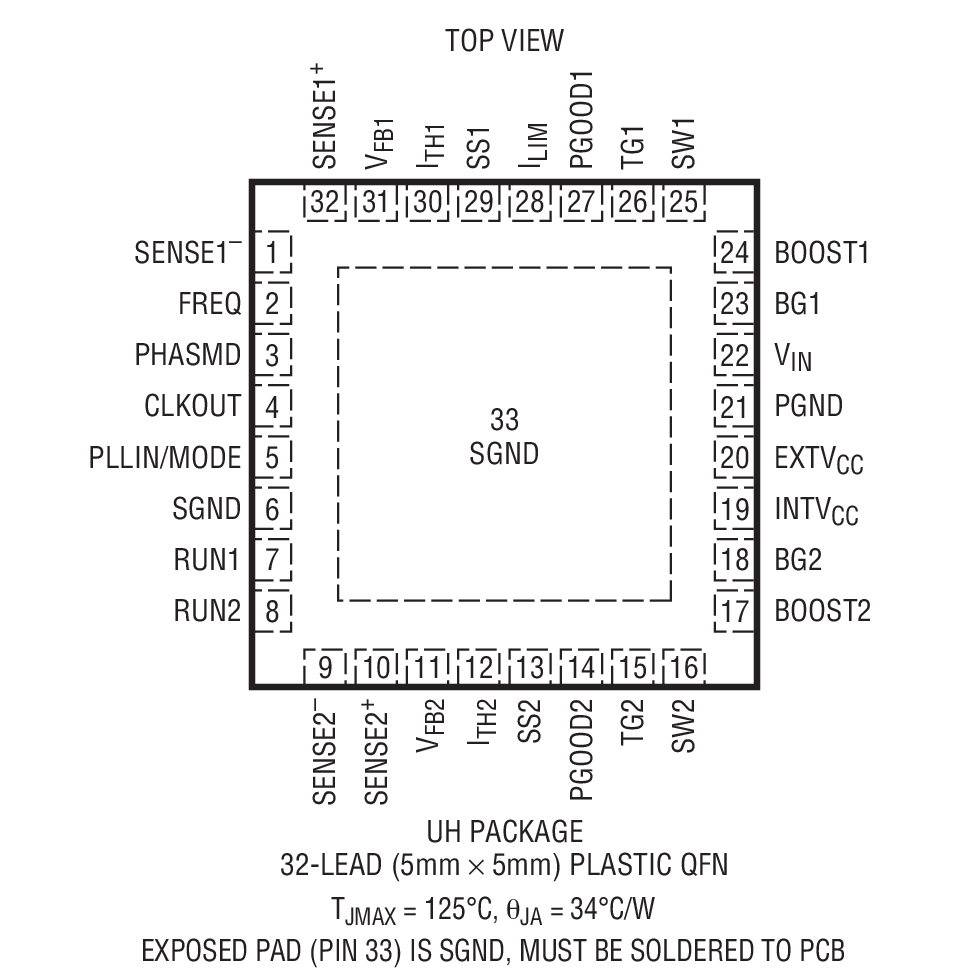

5mm x 5mm QFN 封装

汽车系统

电池供电式数字设备

分布式 DC 电源系统

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3858EUH-2#PBF	5x5 QFN-32	E	$5.71	$4.00
LTC3858EUH-2#TRPBF	5x5 QFN-32	E		$4.06
LTC3858IUH-2#PBF	5x5 QFN-32	I	$6.06	$4.24
LTC3858IUH-2#TRPBF	5x5 QFN-32	I		$4.30
