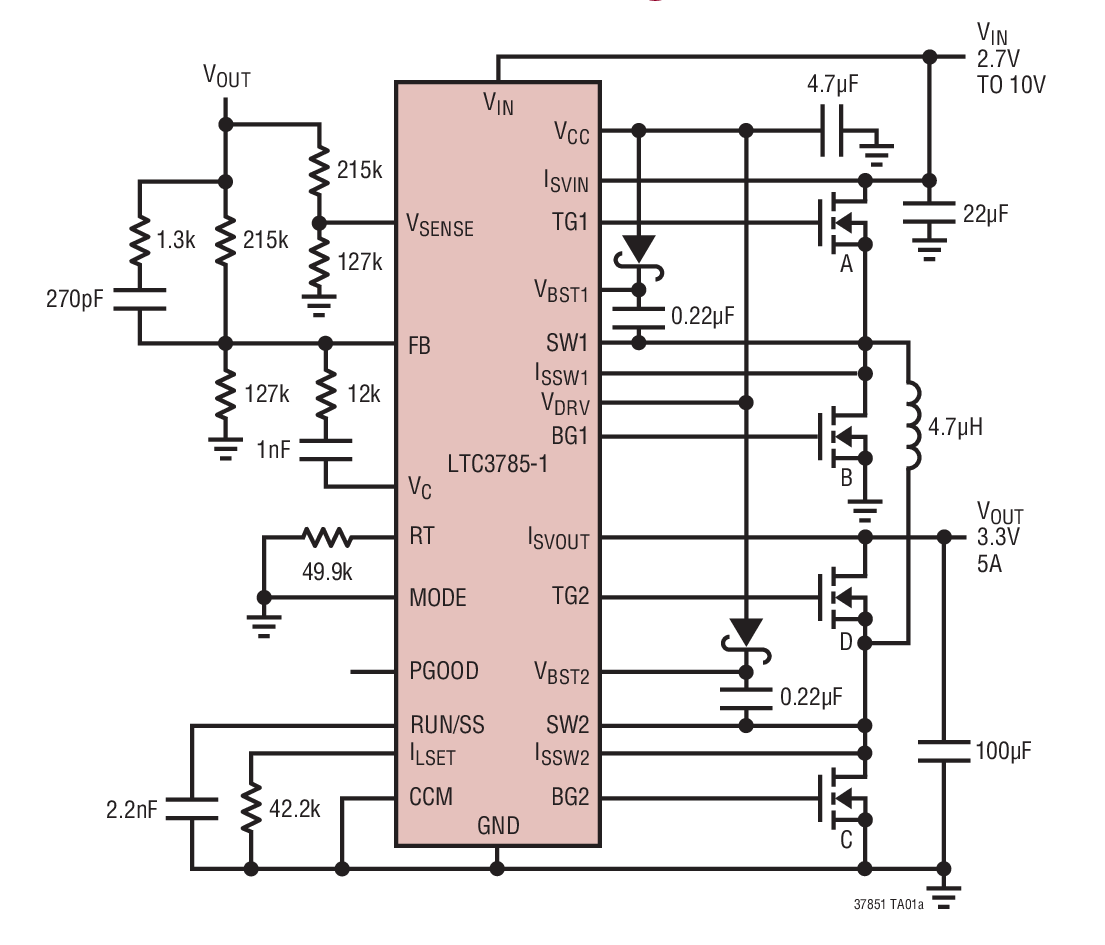

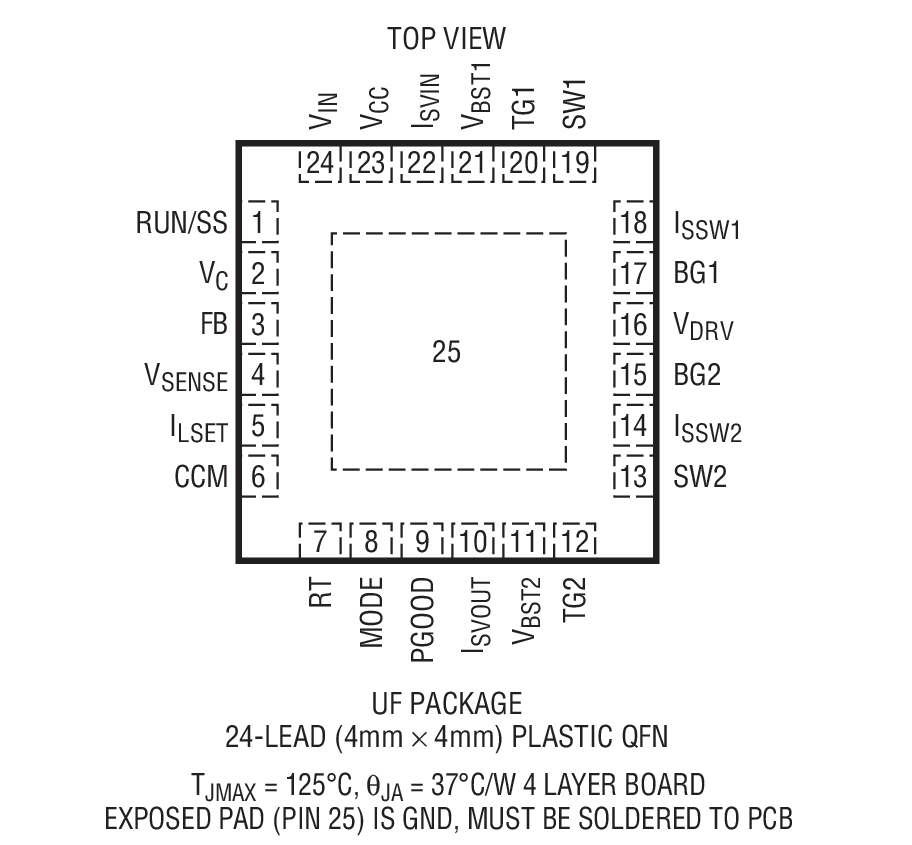

LTC3785-1是LINEAR凌力尔特公司的一款外部电源开关降压-升压产品，LTC3785-1是LTC3785-1是具电源良好指示功能的 10V、高效率、降压-升压型控制器，本站介绍了LTC3785-1的封装应用图解、特点和优点、功能等，并给出了与LTC3785-1相关的LINEAR元器件型号供参考。

LTC3785-1 - LTC3785-1是具电源良好指示功能的 10V、高效率、降压-升压型控制器 - 外部电源开关降压-升压 - 电源管理 - 凌力尔特

LTC3785-1 - 具电源良好指示功能的 10V、高效率、降压-升压型控制器

LTC3785-1 - 具电源良好指示功能的 10V、高效率、降压-升压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3785-1 是一款高功率同步降压-升压型控制器，可从高于、低于和等于输出电压的输入电压来驱动全 N 沟道功率 MOSFET。凭借一个 2.7V 至 10V 的输入范围，LTC3785-1 非常适合于各种单节或双节锂离子电池或多节碱性/镍氢 (NiMH) 电池应用。

其工作频率可在 100kHz 至 1MHz 范围内进行设置。软起动时间和电流限值也是可编程的。软起动电容器兼用作故障定时器，可将 IC 设置为在一个确定的关断时间之后锁断或再循环。突发模式操作由用户来控制，并可通过把 MODE 引脚驱动至高电平来启用。LTC3785-1 包括一个电源良好输出，当输出电压处于其设计调整点的 7.5% 以内时，该输出将发出指示信号。

保护功能包括折返电流限制、短路保护和过压保护。

特点

单电感器架构允许 VIN 高于、低于或等于 VOUT

电源良好输出指示器

2.7V 至 10V 输入和输出范围

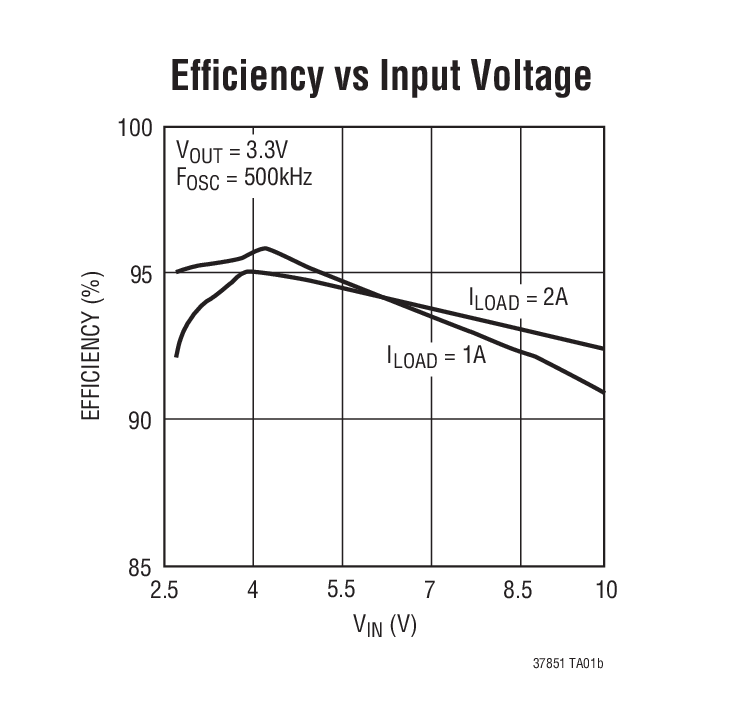

效率高达 96%

输出电流高达 10A

全 N 沟道 MOSFET，无检测电阻器 (No RSENSETM)

在停机期间实现了真正的输出断接

具可编程电流限值和软起动功能

可任选的短路停机定时器

具输出过压和欠压保护功能

可编程频率：100kHz 至 1MHz
