当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3532
LTC3532技术文档下载:
LTC3532技术文档产品手册下载
LTC3532 - 典型应用图例:

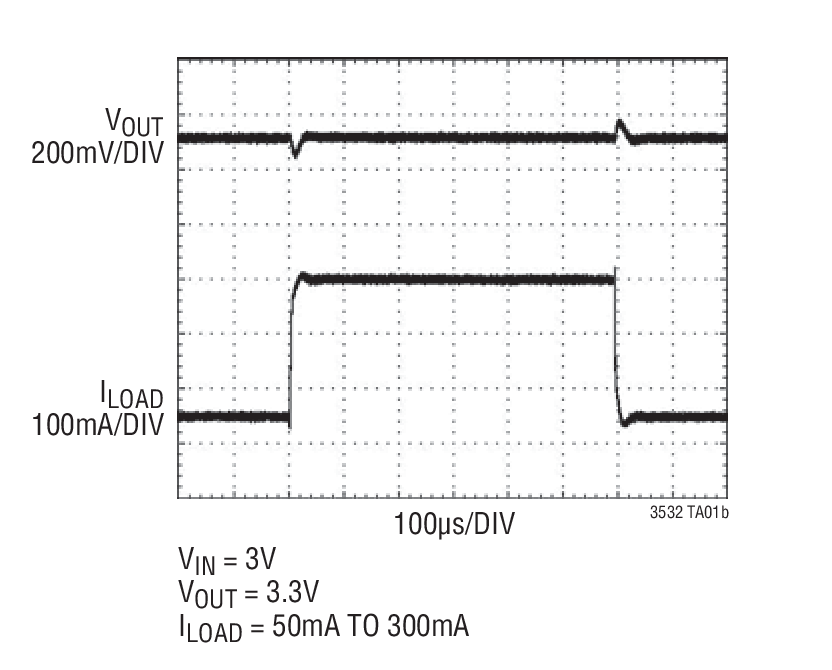

LTC3532典型应用图例一

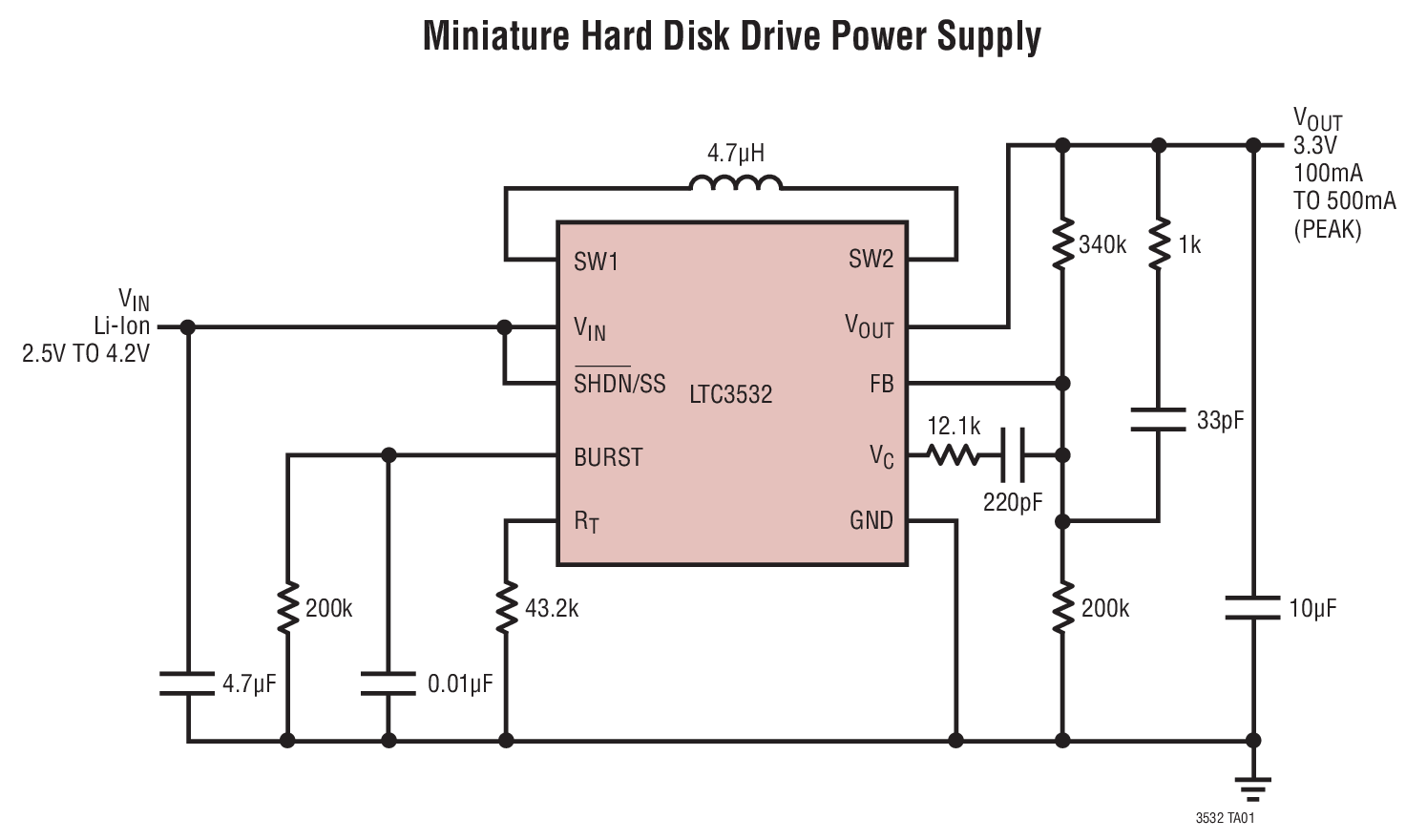

LTC3532典型应用图例二
LTC3532 - 封装图解:

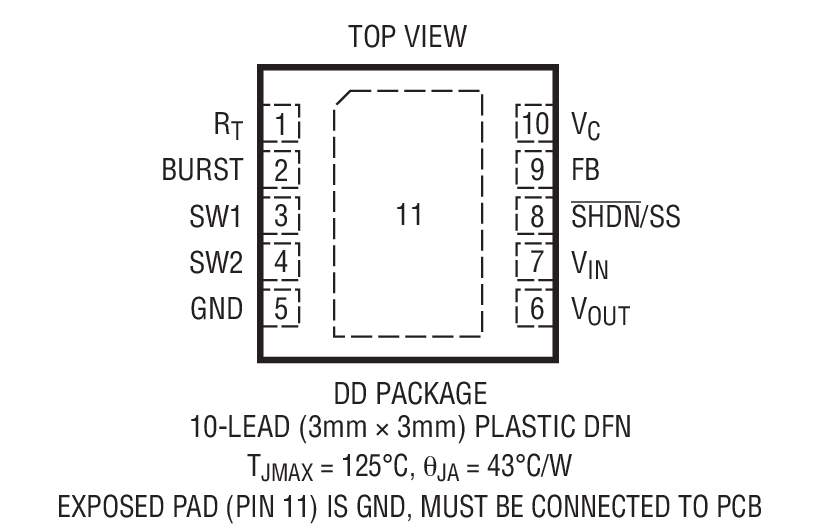

LTC3532封装图解一

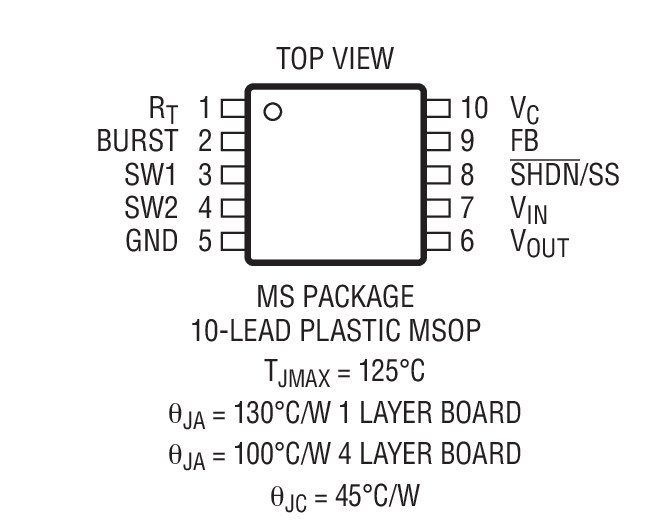

LTC3532封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3532介绍
LTC3532 - LTC3532是微功率同步降压-升压型 DC/DC 转换器

LTC3532是Linear公司的一款内部开关电源降压-升压产品,LTC3532是微功率同步降压-升压型 DC/DC 转换器,本站介绍了LTC3532的封装应用图解、特点和优点、功能等,并给出了与LTC3532相关的凌力尔特元器件型号供参考。

LTC3532 - 微功率同步降压-升压型 DC/DC 转换器

LTC3532 - 微功率同步降压-升压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LTC3532 是一个高效、固定频率、降压-升压型 DC/DC 转换器,可在输入电压高于、低于或等于输出电压的条件下运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续电压转换,从而使得该产品非常适合输出电压处于电池电压范围内的单节锂离子电池、多节碱性电池或镍氢 (NiMH) 电池应用。

该器件包括两个 0.36Ω N 沟道 MOSFET 开关和两个 0.42Ω P 沟道开关。开关频率高达 2MHz,并可利用一个外部电阻器来设置。在突发模式操作中,静态电流仅为 35uA,从而最大限度地延长了便携式应用中的电池使用寿命。自动突发模式操作允许用户针对突发模式操作来设置负载电流,或对其进行手动控制。

其它特点包括一个 1uA 的停机电流、软起动控制、热停机和峰值电流限制。LTC3532 采用一种扁平 (高度仅 0.75mm) 的10 引脚 (3mm x 3mm) DFN 和 10 引脚 MSOP 封装。

特点
  • 单个电感器
  • 可由高于、低于或等于输出电压的输入电压获得稳压输出
  • 宽 VIN 范围:2.4V 至 5.5V
  • VOUT 范围:2.4V 至 5.25V
  • 峰值输出电流高达 500mA
  • 同步整流:效率高达 95%
  • 手动或可编程自动突发模式(Burst Mode) 操作
  • 停机模式中的输出断接
  • 可编程振荡器:300kHz 至 2MHz
  • 引脚与 LTC3440 兼容
  • 小外形耐热增强型 10 引脚 (3mm x 3mm) DFN 和 10 引脚 MSOP 封装
  • 应用
  • 微型硬盘驱动器电源
  • MP3 播放机
  • 手持式仪器
  • 数码相机
  • 手持式终端
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3532EDD 3x3 DFN-10 E $3.36 $2.35
    LTC3532EDD#PBF 3x3 DFN-10 E $3.36 $2.35
    LTC3532EDD#TR 3x3 DFN-10 E $2.41
    LTC3532EDD#TRPBF 3x3 DFN-10 E $2.41
    LTC3532EMS MS-10 E $3.36 $2.35
    LTC3532EMS#PBF MS-10 E $3.36 $2.35
    LTC3532EMS#TR MS-10 E $2.41
    LTC3532EMS#TRPBF MS-10 E $2.41
