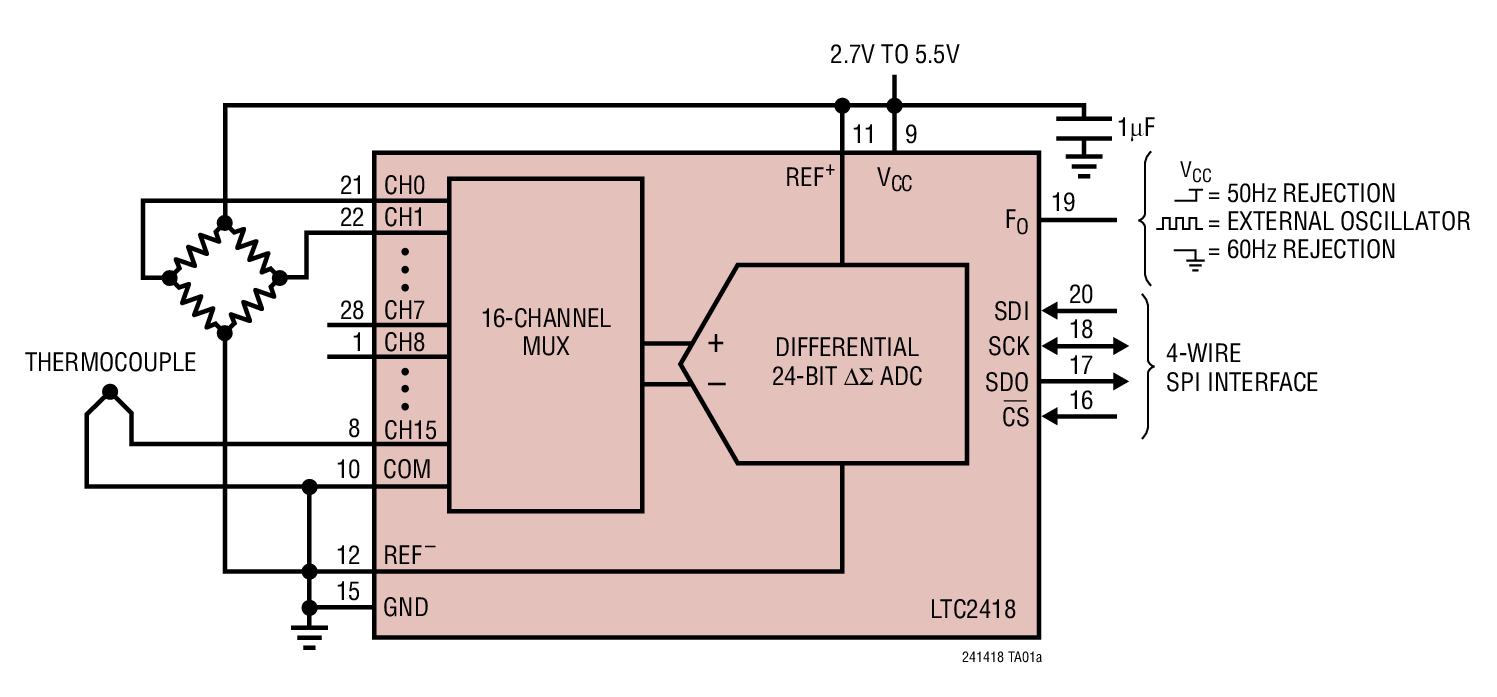

LTC2414典型应用图例一
LTC2414典型应用图例二
LTC2414 - 封装图解：

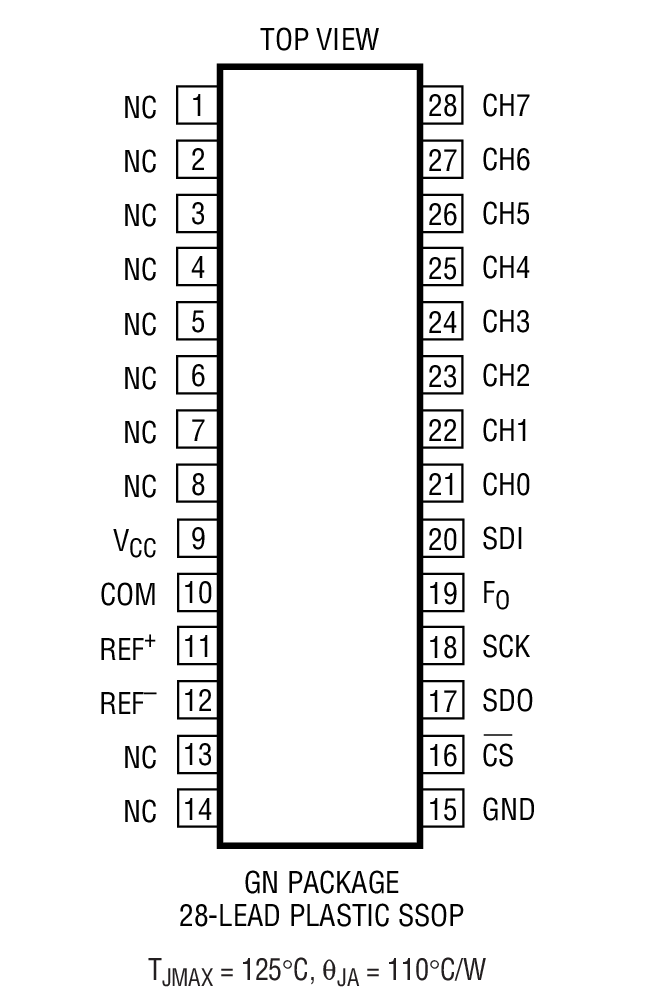

LTC2414封装图解一

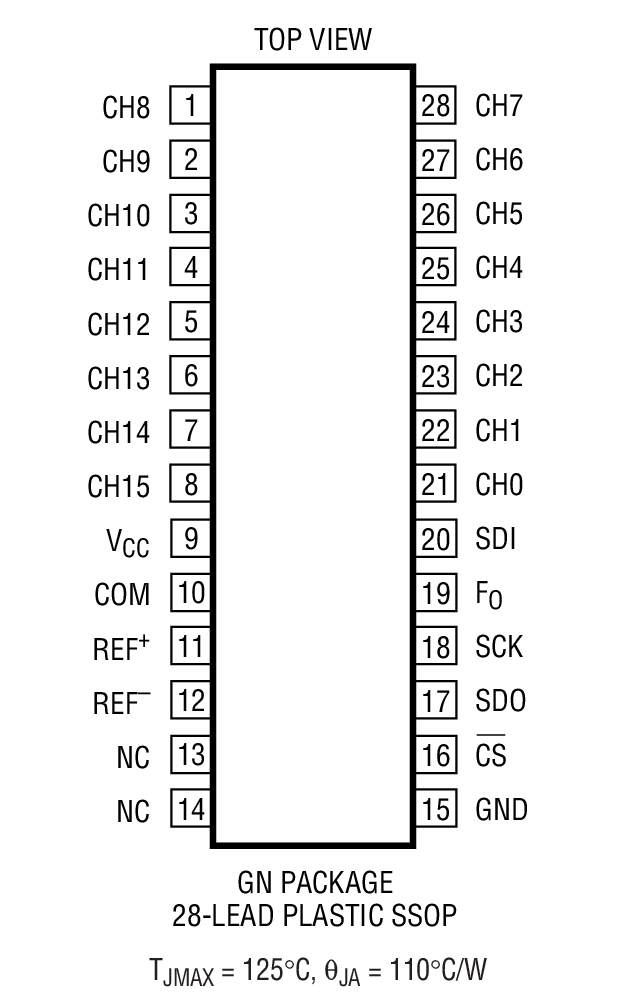

LTC2414封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2414介绍

LTC2414 - LTC2414是8 通道、24 位、无延迟增量累加 ΔΣ ADC

LTC2414是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2414是LTC2414是8 通道、24 位、无延迟增量累加 ΔΣ ADC，本站介绍了LTC2414的封装应用图解、特点和优点、功能等，并给出了与LTC2414相关的LINEAR元器件型号供参考。

LTC2414 - LTC2414是8 通道、24 位、无延迟增量累加 ΔΣ ADC - 无延迟增量累加 ADC - 数据转换 - 凌力尔特

LTC2414 - 8 通道、24 位、无延迟增量累加 ΔΣ ADC

LTC2414 - 8 通道、24 位、无延迟增量累加 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2414 / LTC2418 是 8 通道 / 16 通道 (4 通道 / 8 差分通道) 微功率、24 位 ΔΣ 模数转换器。它们采用 2.7V 至 5.5V 工作电源，并具有一个集成型振荡器、2ppm INL 和 0.2ppm RMS 噪声。这些器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2414 / LTC2418 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2414 / LTC2418。内部振荡器无需外部频率设定组件。

LTC2414 / LTC2418 接受介于 0.1V 至 VCC 之间的任何外部差分基准电压，适合于灵活的比例式和远端采样测量应用。可对它们进行配置以接受4 / 8 差分通道或 8 / 16 单端通道。全标度双极输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2414 / LTC2418 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活四线式数字接口进行通信。

特点
  • 8 通道 / 16 通道单端或 4 通道 / 8 通道差分输入 (LTC2414 / LTC2418)
  • 低电源电流 (200μA，在自动睡眠模式中为 4μA)
  • 差分输入和具 GND 至 VCC 共模范围的差分基准
  • 2ppm INL，无漏失码
  • 2.5ppm 全标度误差和 0.5ppm 偏移
  • 0.2ppm 噪声
  • 无延迟：数字滤波器可在单个周期内实现稳定。每个转换是准确的 (即使在选择了一个新通道之后也不例外)
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器 — 无需外部组件
  • 110dB 最小值、50Hz/60Hz 陷波滤波
    • 应用
  • 直接传感器数字转换器
  • 衡器
  • 直接温度测量
  • 气体分析仪
  • 应变仪换能器
  • 仪表
  • 数据采集
  • 工业过程控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2414CGN SSOP-28 C $8.10 $6.25
    LTC2414CGN#PBF SSOP-28 C $8.10 $6.25
    LTC2414CGN#TR SSOP-28 C $6.35
    LTC2414CGN#TRPBF SSOP-28 C $6.35
    LTC2414IGN SSOP-28 I $9.10 $7.00
    LTC2414IGN#PBF SSOP-28 I $9.10 $7.00
    LTC2414IGN#TR SSOP-28 I $7.10
    LTC2414IGN#TRPBF SSOP-28 I $7.10
