当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2321-14
LTC2321-14技术文档下载：
LTC2321-14技术文档产品手册下载
LTC2321-14 - 典型应用图例：

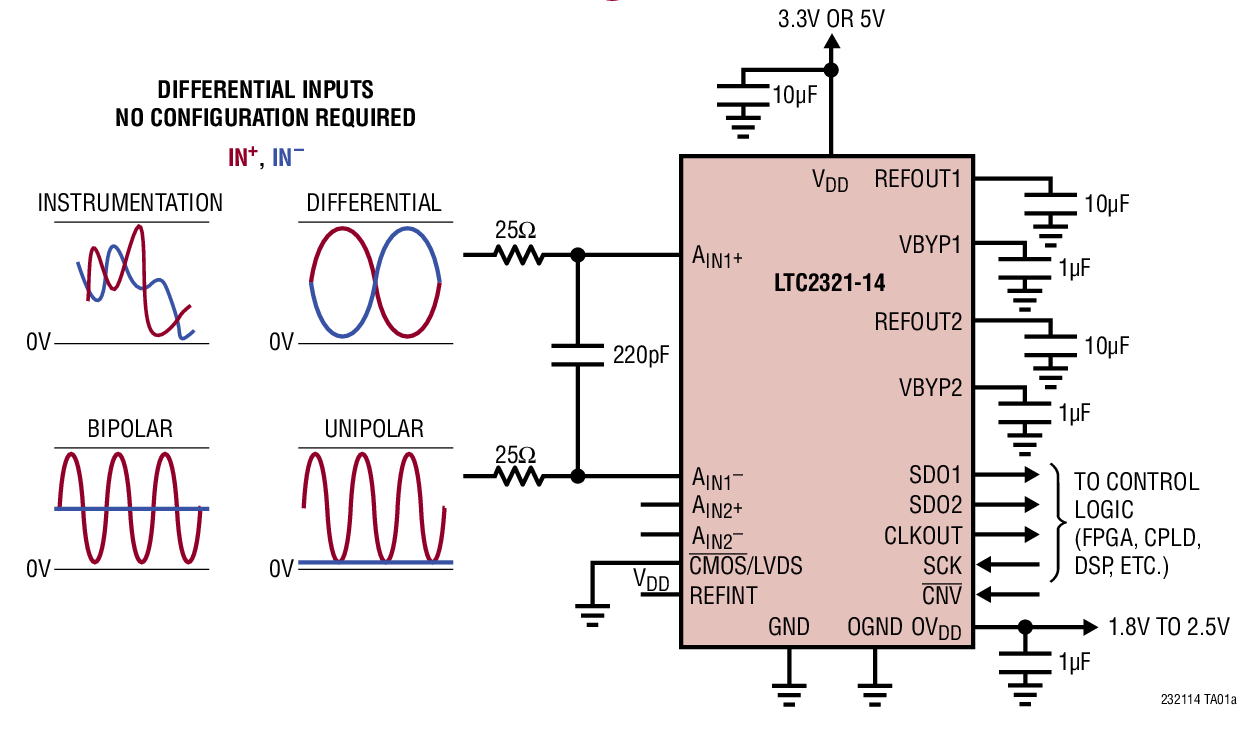

LTC2321-14典型应用图例一

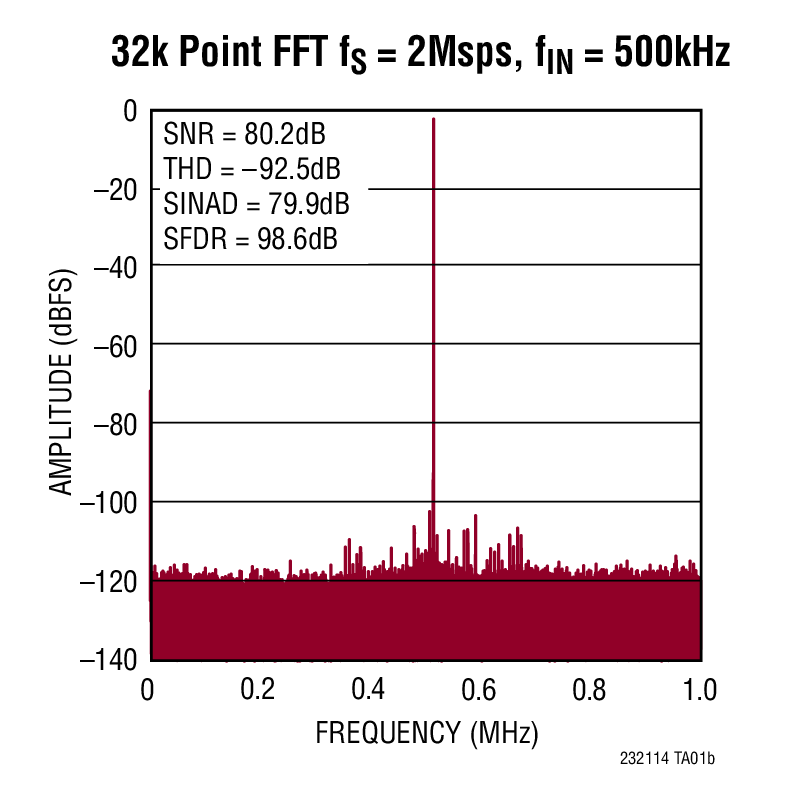

LTC2321-14典型应用图例二
LTC2321-14 - 封装图解：

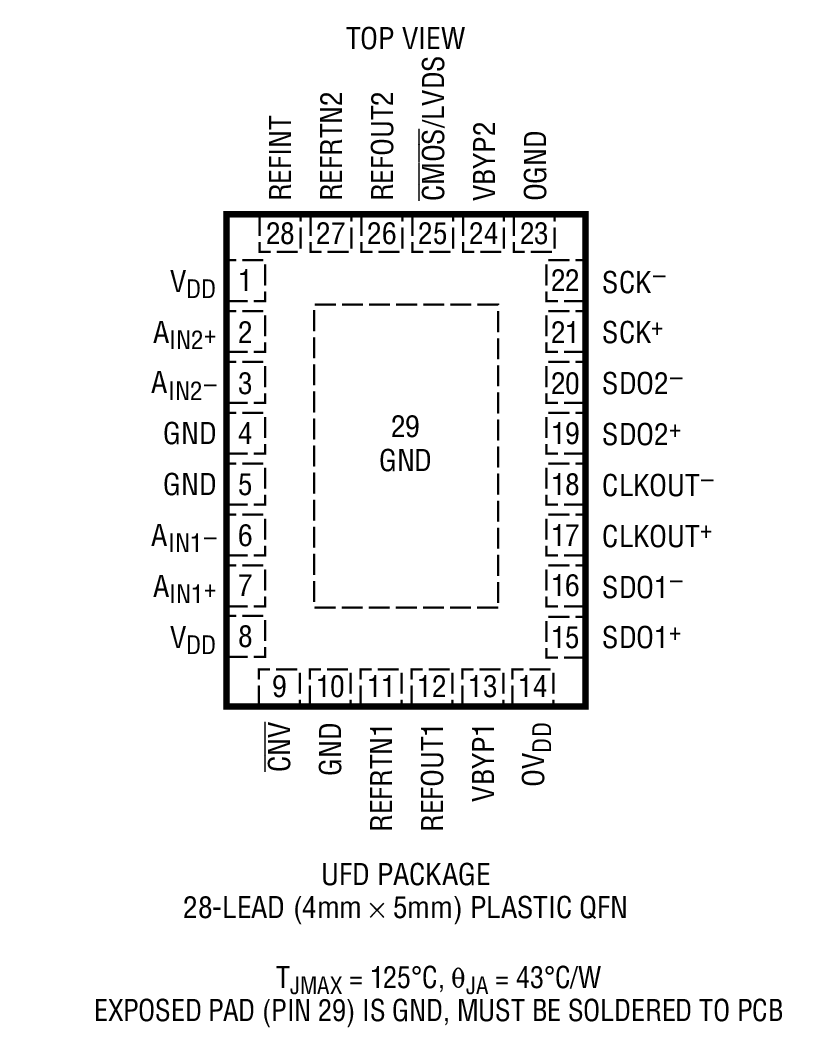

LTC2321-14封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2321-14介绍

LTC2321-14 - LTC2321-14是具宽输入共模范围的双通道、14 位带符号位、2Msps 差分输入 ADC

LTC2321-14是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2321-14是LTC2321-14是具宽输入共模范围的双通道、14 位带符号位、2Msps 差分输入 ADC，本站介绍了LTC2321-14的封装应用图解、特点和优点、功能等，并给出了与LTC2321-14相关的LINEAR元器件型号供参考。

LTC2321-14 - LTC2321-14是具宽输入共模范围的双通道、14 位带符号位、2Msps 差分输入 ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC2321-14 - 具宽输入共模范围的双通道、14 位带符号位、2Msps 差分输入 ADC

LTC2321-14 - 具宽输入共模范围的双通道、14 位带符号位、2Msps 差分输入 ADC - Linear Technology（凌力尔特）

功能描述

LTC2321-14 是一款低噪声、高速、双通道 14 位带符号位的逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2321-14 采用单 3.3V 或 5V 工作电源，具有一个 8VP-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2321-14 实现了 ±1LSB INL (典型值)、无漏失码 (在 14 位) 和 80dB SNR。

LTC2321-14 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2321-14 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 2Msps 的高吞吐速率和无周期延迟特性使 LTC2321-14 成为众多高速应用的理想选择。LTC2321-14 每个通道仅消耗 33mW 的功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。

特点
  • 2Msps 吞吐速率
  • ±1LSB INL (典型值)
  • 保证 14 位，无漏失码
  • 8VP-P 差分输入和宽输入共模范围
  • 在 fIN = 500kHz 时的 SNR 典型值为 80dB
  • 在 fIN = 500kHz 时的 THD 典型值为 –90dB
  • 无周期延迟
  • 保证运作至 125°C
  • 单 3.3V 或 5V 电源
  • 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
  • 1.8V 至 2.5V I/O 电压
  • CMOS 或 LVDS SPI 兼容型串行 I/O
  • 功率耗散：每个通道为 33mW (典型值)
  • 小外形 28 引脚 (4mm x 5mm) QFN 封装
    • 应用
  • 高速数据采集系统
  • 通信
  • 远程数据采集
  • 成像
  • 光网络
  • 汽车
  • 多相电机控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2321CUFD-14#PBF 4x5 QFN-28 C $11.36 $7.95
    LTC2321CUFD-14#TRPBF 4x5 QFN-28 C $11.42 $8.01
    LTC2321HUFD-14#PBF 4x5 QFN-28 H $15.00 $10.50
    LTC2321HUFD-14#TRPBF 4x5 QFN-28 H $15.06 $10.56
    LTC2321IUFD-14#PBF 4x5 QFN-28 I $12.79 $8.95
    LTC2321IUFD-14#TRPBF 4x5 QFN-28 I $12.85 $9.01
