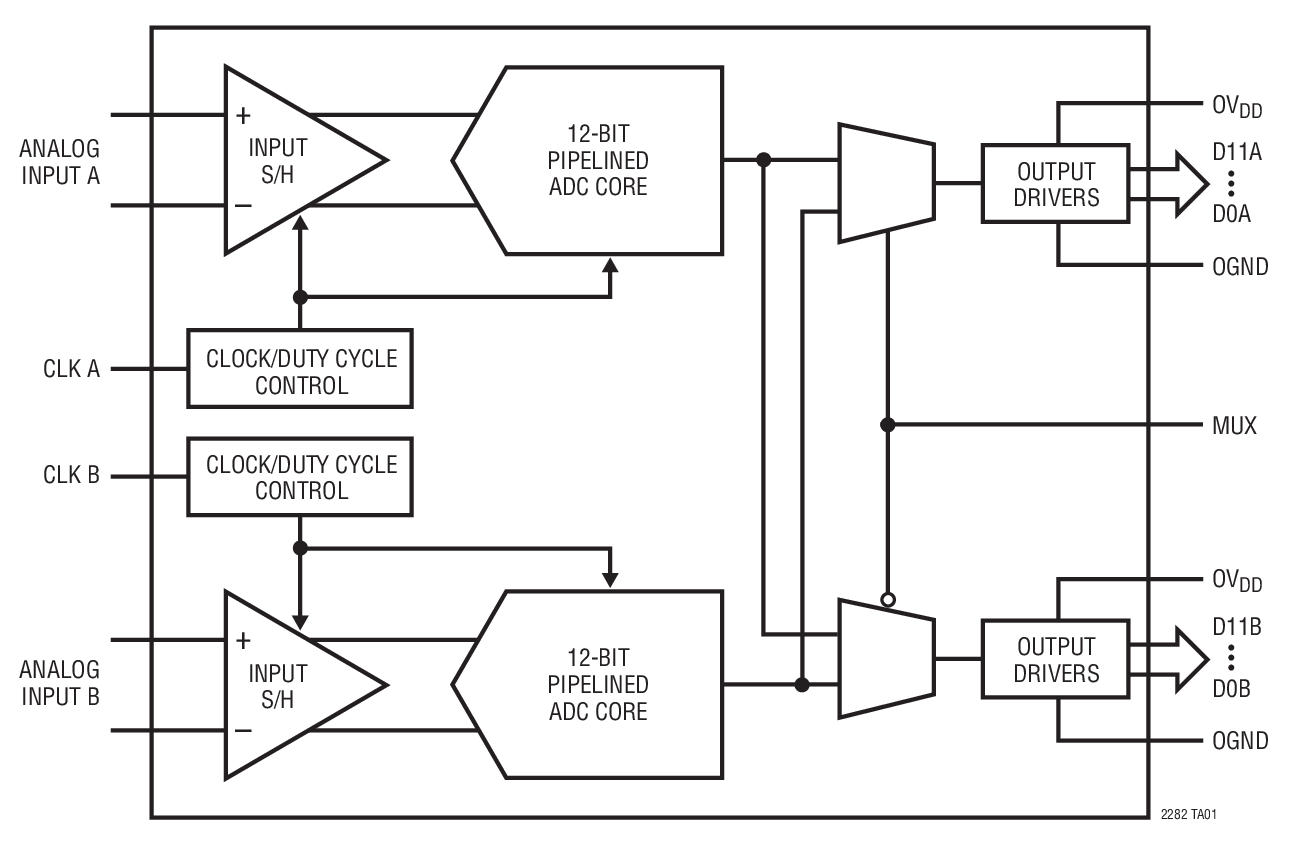

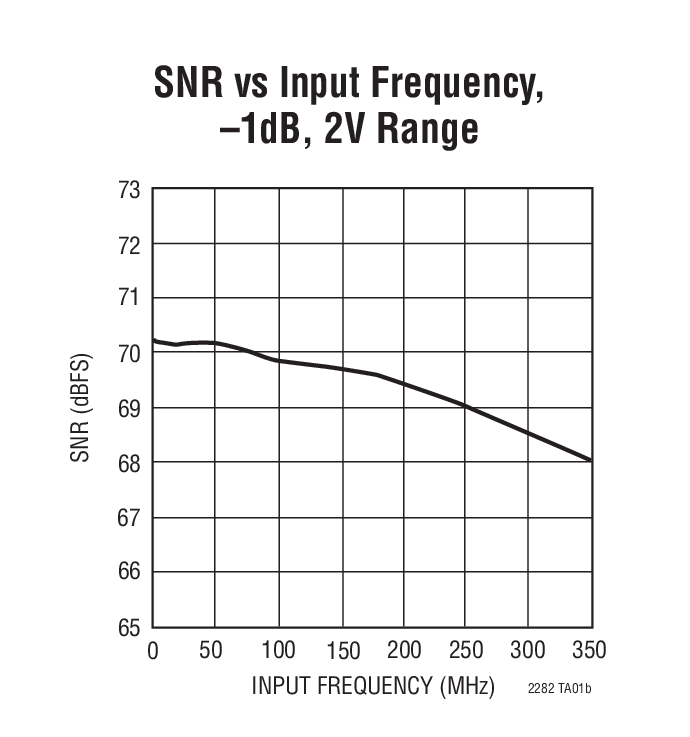

LTC2282 - 典型应用图例：

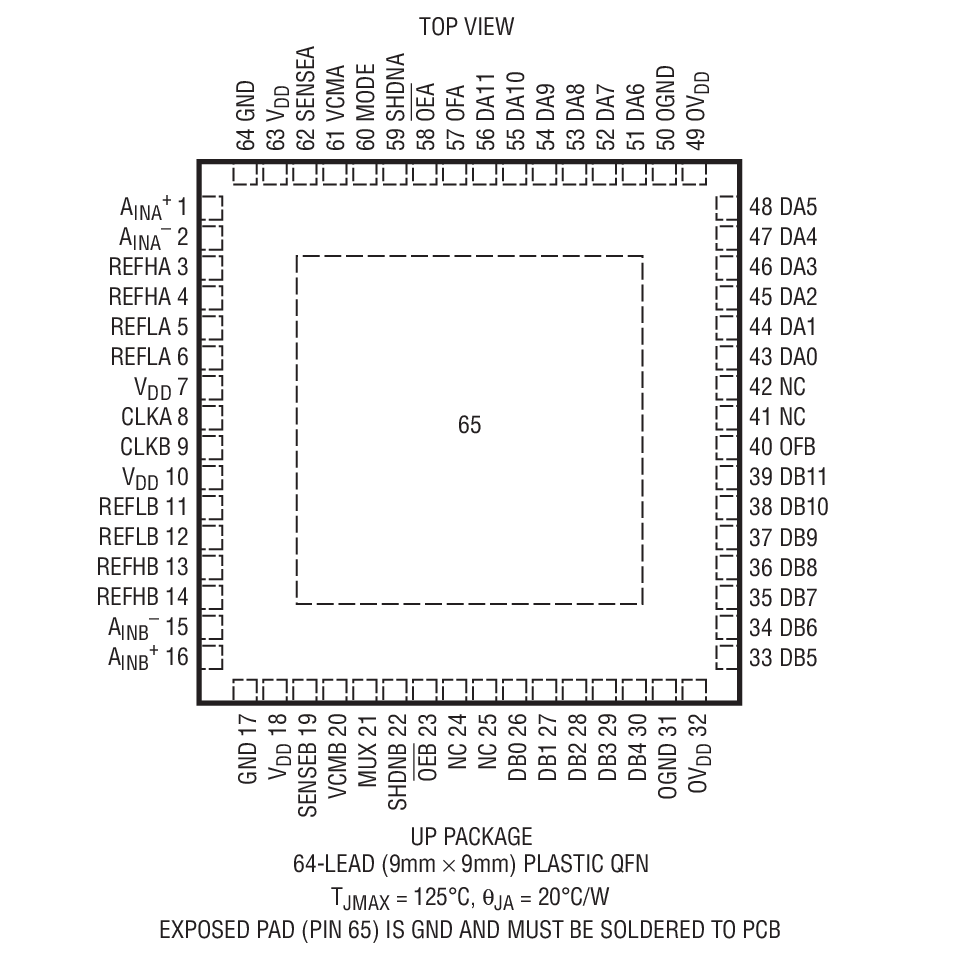

LTC2282 - 封装图解：

LTC2282 - LTC2282是双通道、12 位、105Msps 低功率 3V ADC

LTC2282是Linear公司的一款高速 ADC产品，LTC2282是双通道、12 位、105Msps 低功率 3V ADC，本站介绍了LTC2282的封装应用图解、特点和优点、功能等，并给出了与LTC2282相关的凌力尔特元器件型号供参考。

LTC2282 - 双通道、12 位、105Msps 低功率 3V ADC

LTC2282 - 双通道、12 位、105Msps 低功率 3V ADC - Linear Technology（凌力尔特）

功能描述

LTC2282 是一款 12 位、105Msps、低功率、双通道 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 70.1dB SNR 和 85dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2282 成为了要求苛刻的成像和通信应用的完美选择。

DC 规格包括整个温度范围内的 ±0.4LSB INL (典型值)、±0.2LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.3LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。

特点

集成双通道 12 位 ADC

采样速率：105Msps

单 3V 电源 (2.85V 至 3.4V)

低功率：540mW

70.1dB SNR、88dB SFDR

110dB 通道隔离度 (在 100MHz)

灵活的输入：1VP-P 至 2VP-P 范围

575MHz 满功率带宽 S/H (采样及保持)

时钟占空比稳定器停机和打盹模式

引脚兼容系列 105Msps：LTC2282 (12 位)、LTC2284 (14 位) 80Msps：LTC2294 (12 位)、LTC2299 (14 位) 65Msps：LTC2293 (12 位)、LTC2298 (14 位) 40Msps：LTC2292 (12 位)、LTC2297 (14 位) 25Msps：LTC2291 (12 位)、LTC2296 (14 位) 10Msps：LTC2290 (12 位)、LTC2295 (14 位)

64 引脚 (9mm x 9mm) QFN 封装

应用

无线和有线宽带通信

成像系统

频谱分析

便携式仪表

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2282CUP	9x9 QFN-64	C	$49.29	$34.50
LTC2282CUP#PBF	9x9 QFN-64	C	$49.29	$34.50
LTC2282CUP#TR	9x9 QFN-64	C		$34.60
LTC2282CUP#TRPBF	9x9 QFN-64	C		$34.60
LTC2282IUP	9x9 QFN-64	I	$59.14	$41.40
LTC2282IUP#PBF	9x9 QFN-64	I	$59.14	$41.40
LTC2282IUP#TR	9x9 QFN-64	I		$41.50
LTC2282IUP#TRPBF	9x9 QFN-64	I		$41.50
