当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1871-7
LTC1871-7技术文档下载：
LTC1871-7技术文档产品手册下载
LTC1871-7 - 典型应用图例：

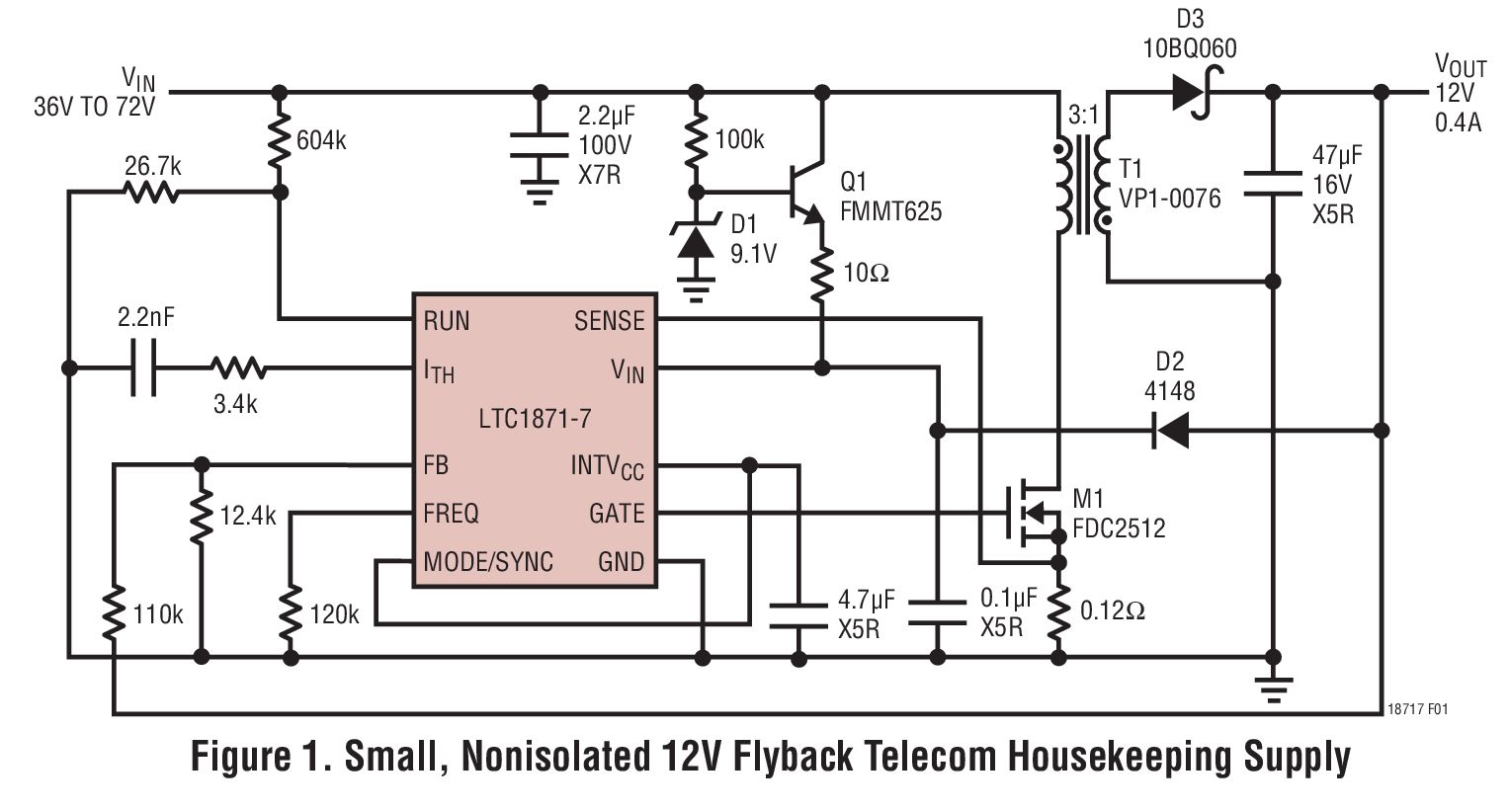

LTC1871-7典型应用图例一
LTC1871-7 - 封装图解：

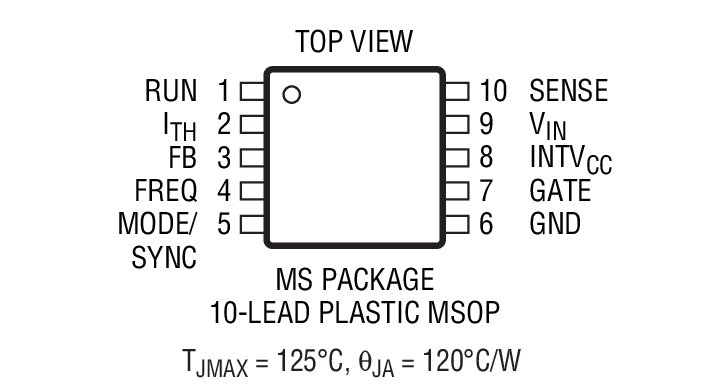

LTC1871-7封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1871-7介绍

LTC1871-7 - LTC1871-7是高输入电压、电流模式、升压、反激和 SEPIC 型控制器

LTC1871-7是LINEAR凌力尔特公司的一款负输出稳压器产品，LTC1871-7是LTC1871-7是高输入电压、电流模式、升压、反激和 SEPIC 型控制器，本站介绍了LTC1871-7的封装应用图解、特点和优点、功能等，并给出了与LTC1871-7相关的LINEAR元器件型号供参考。

LTC1871-7 - LTC1871-7是高输入电压、电流模式、升压、反激和 SEPIC 型控制器 - 负输出稳压器 - 电源管理 - 凌力尔特

LTC1871-7 - 高输入电压、电流模式、升压、反激和 SEPIC 型控制器

LTC1871-7 - 高输入电压、电流模式、升压、反激和 SEPIC 型控制器 - Linear Technology（凌力尔特）

功能描述

LTC1871-7 是一款电流模式、升压、反激和 SEPIC 型控制器，专为在高电压应用中驱动 6V 额定电压 MOSFET 而优化。LTC1871-7 在低功率或高功率应用中同样能够良好地运行，而且只需极少的元件即可提供一个完整的电源解决方案。可利用一个外部电阻器将开关频率设定在 50kHz 至 1MHz 的范围内，也可以采用 MODE/SYNC 引脚使其同步至一个外部时钟。轻负载条件下的突发模式操作、很低的最小工作电源电压 (6V) 和 10μA 的低停机静态电流使得 LTC1871-7 非常适合于电池供电型系统。对于那些要求执行恒定频率操作的应用，可以采用 MODE/SYNC 引脚来禁止突发模式操作。LTC1871-7 采用 10 引脚 MSOP 封装。

特点
  • 专为高输入电压应用而优化
  • 宽芯片电源电压范围：6V 至 36V
  • 内部 7V 低压差稳压器专为 6V 额定电压 MOSFET 而优化
  • 电流模式控制提供了卓越的瞬态响应
  • 高的最大占空比 (典型值为92%)
  • 具 100mV 迟滞的 ±2% RUN 门限
  • ±1% 内部电压基准
  • 微功率停机模式：IQ = 10μA
  • 可利用一个外部电阻器来设置工作频率 (50kHz 至 1MHz)
  • 可同步至一个频率高达 1.3 x fOSC 的外部时钟
  • 由用户控制的脉冲跳跃或突发模式 (Burst Mode) 操作
  • 输出过压保护
  • 可以在 No RSENSETM (无检测电阻器) 模式中使用 (对于 VDS < 36V)
  • 小型 10 引脚 MSOP 封装
    • 应用
  • 电信电源
  • 42V 汽车系统
  • 24V 工业控制
  • IP 电话电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1871EMS-7 MS-10 E $3.14 $2.65
    LTC1871EMS-7#PBF MS-10 E $3.14 $2.65
    LTC1871EMS-7#TR MS-10 E $2.71
    LTC1871EMS-7#TRPBF MS-10 E $2.71
    LTC1871IMS-7 MS-10 I $4.38 $3.05
    LTC1871IMS-7#PBF MS-10 I $4.38 $3.05
    LTC1871IMS-7#TR MS-10 I $3.11
    LTC1871IMS-7#TRPBF MS-10 I $3.11
