LTC1477技术文档下载：

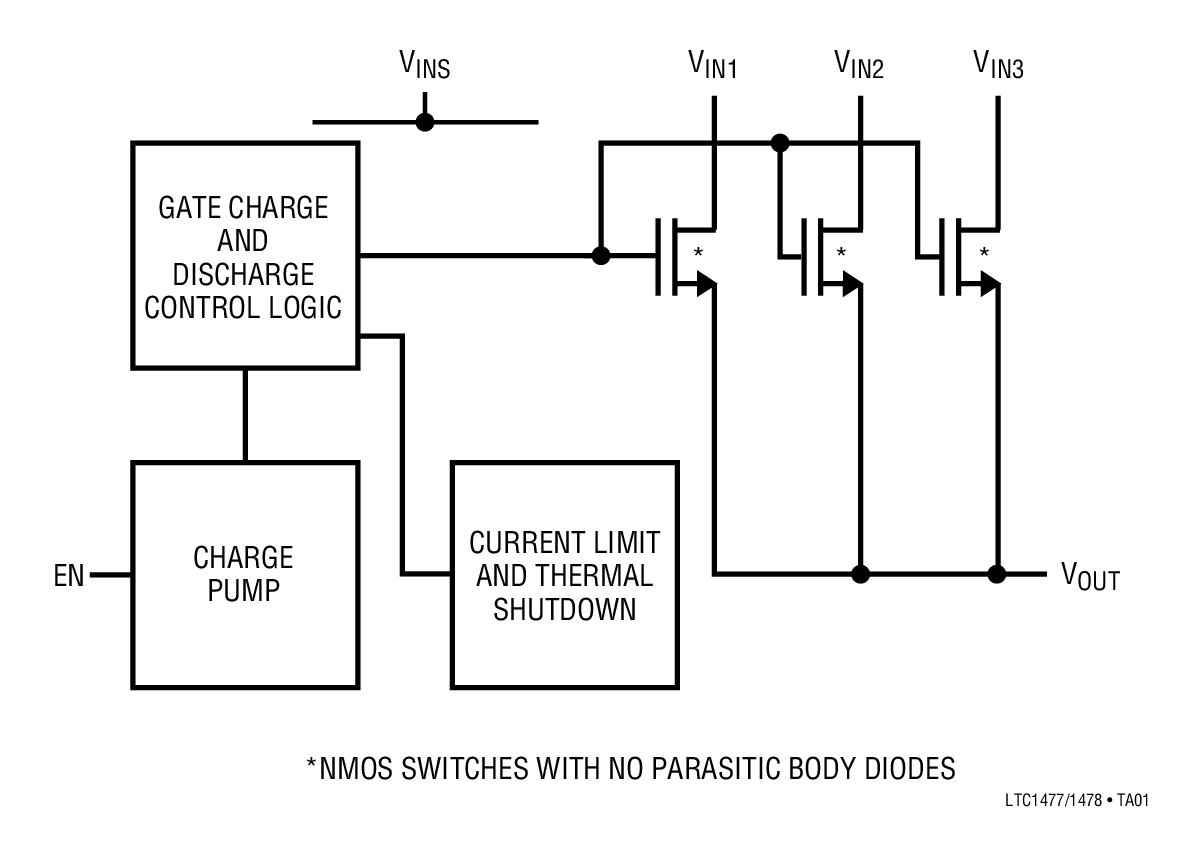

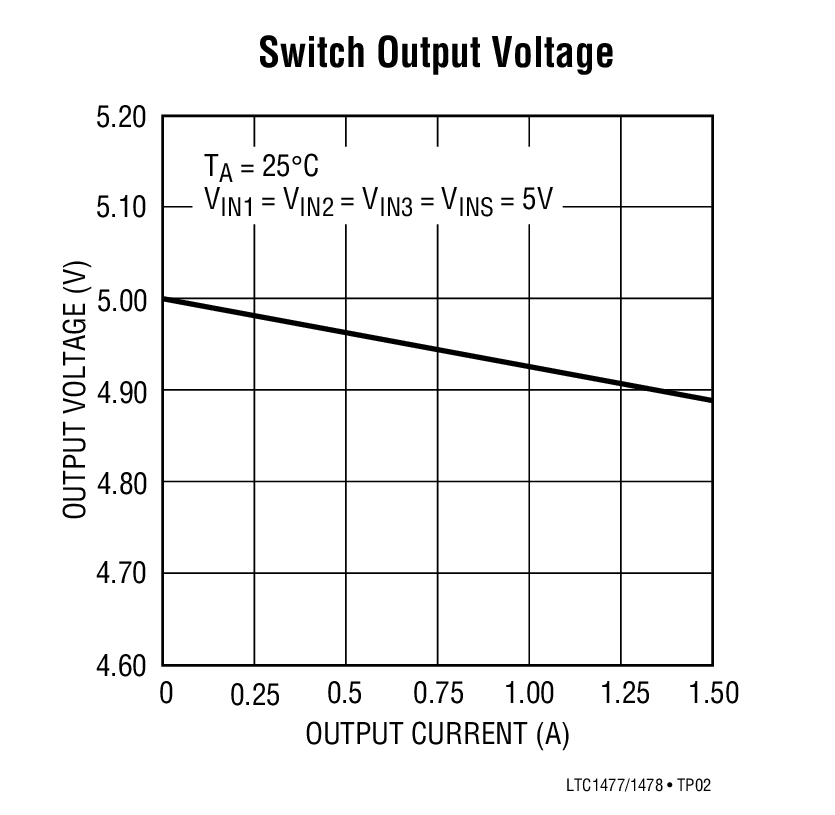

LTC1477 - 典型应用图例：

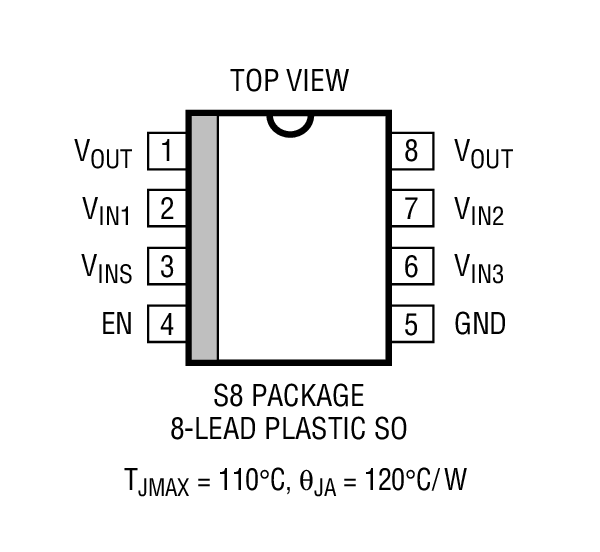

LTC1477 - 封装图解：
LTC1477 - LTC1477是单通道防护式高端开关
LTC1477是Linear公司的一款高压侧开关和 MOSFET 驱动器产品，LTC1477是单通道防护式高端开关，本站介绍了LTC1477的封装应用图解、特点和优点、功能等，并给出了与LTC1477相关的凌力尔特元器件型号供参考。
LTC1477 - 单通道防护式高端开关
LTC1477 - 单通道防护式高端开关 - Linear Technology（凌力尔特）
功能描述
LT1477 / LTC1478 防护式高端开关提供了极低 RDS(ON) 开关切换，并具有针对短路和热过载情况的内置保护功能。一个内置充电泵可产生高于电源电压的栅极驱动电压，以全面强化内部 NMOS 开关。该开关没有寄生体二极管，因而当其断开和输出被强制高于输入电源电压时不会有电流流过开关。(DMOS 开关具有寄生体二极管，在此类情况下将被施加正向偏置。)
LTC1477 / LTC1478 提供了两级保护。第一级保护是设定在 2A 的短路电流限制。利用功率器件的断接部分可以把短路电流减小到低至 0.85A (见 “应用信息”)。第二级保护由热过载保护功能电路提供，其可将芯片温度限制在大约 130ºC。
LTC1477 单通道器件采用 8 引脚 SO 封装。LTC1478 双通道器件则采用 16 引脚 SO 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC1477CS8 | SO-8 | C | $4.15 | $3.35 |
| LTC1477CS8#PBF | SO-8 | C | $4.15 | $3.35 |
| LTC1477CS8#TR | SO-8 | C | $3.41 | |
| LTC1477CS8#TRPBF | SO-8 | C | $3.41 |
