LT5516 - 800MHz 至 1.5GHz 直接转换正交解调器

LT5516 - 800MHz 至 1.5GHz 直接转换正交解调器 - Linear Technology（凌力尔特）

功能描述

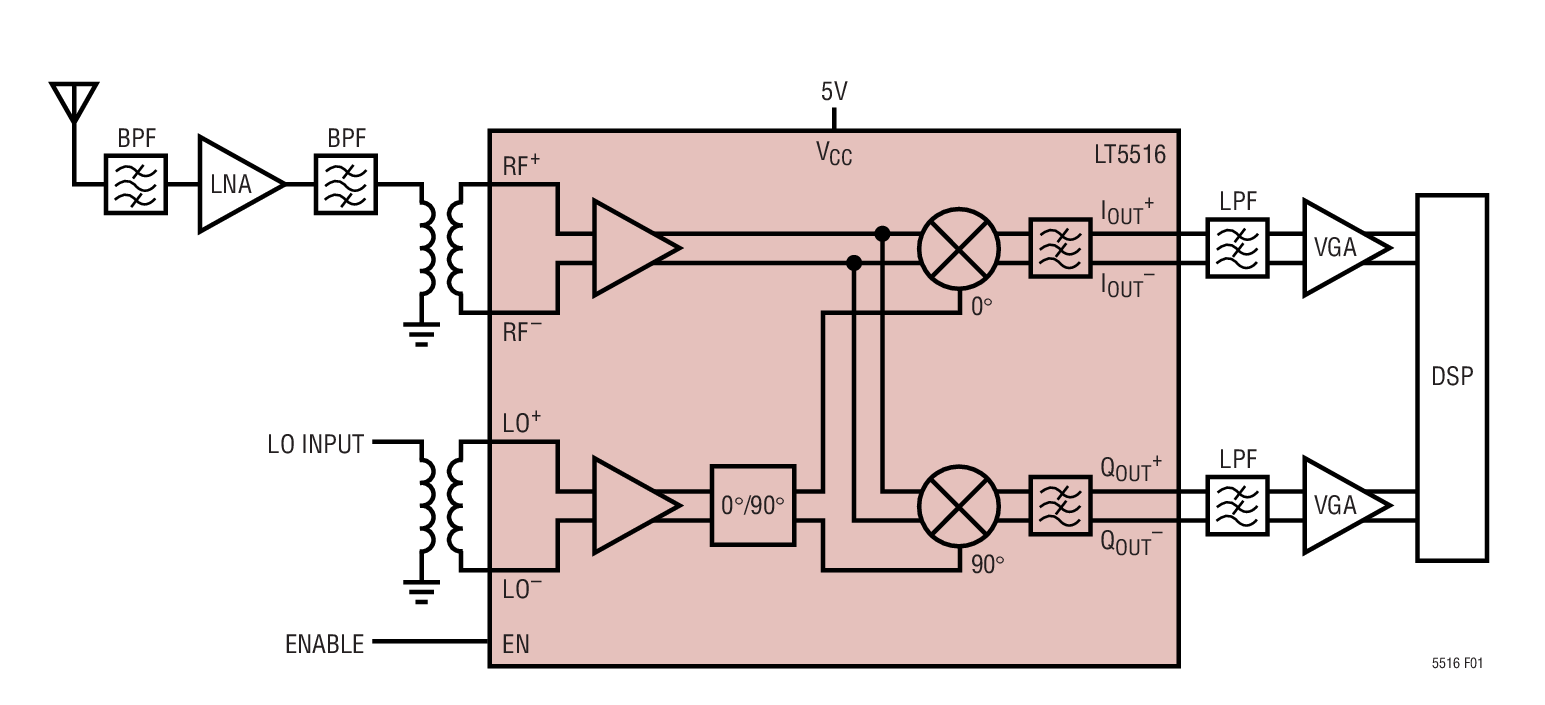

LT5516 是一款专为高线性度接收器应用而优化的 800MHz 至 1.5GHz 直接转换正交解调器。它适用于将 RF 或 IF 信号直接转换成具有高达 260MHz 带宽的 I 和 Q 基带信号的通信接收器。LT5516 具有平衡的 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交发生器。

　　LT5516 所具有的高线性度能够在一个 RF 接收器中提供极佳的无寄生动态范围，即使在采用固定增益前端放大的情况下亦是如此。这种直接转换接收器能够免除进行中频 (IF) 信号处理以及相应的图像滤波和 IF 滤波的需要。信道滤波可以直接在 I 和 Q 通道的输出端上完成。这些输出可直接与通道选择滤波器 (LPF) 或一个基带放大器相连。

特点

频率范围：800MHz 至 1.5GHz

高 IIP3：21.5dBm (在 900MHz)

高 IIP2：52dBm

噪声指数：12.8dB (在 900MHz)

转换增益：4.3dB (在 900MHz)

I/Q 增益失配：0.2dB

停机模式

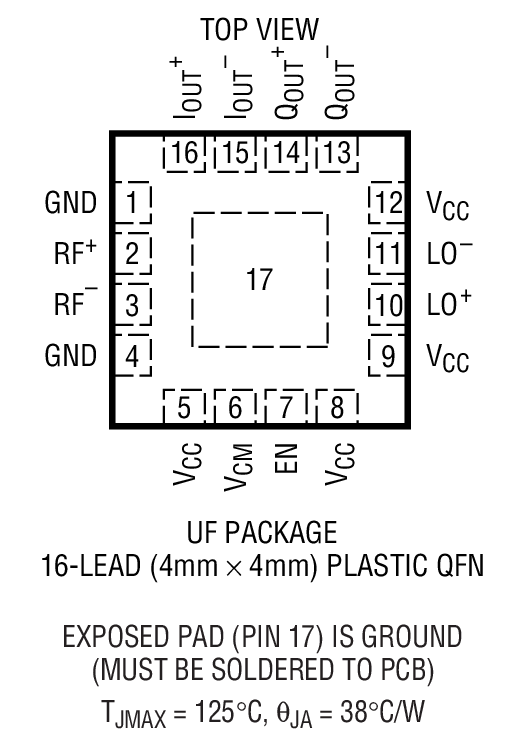

带裸露衬垫的 16 引脚 QFN 4mm x 4mm 封装

应用

蜂窝 / PCS / UMTS 基础设施

高线性度直接转换 I/Q 接收器
