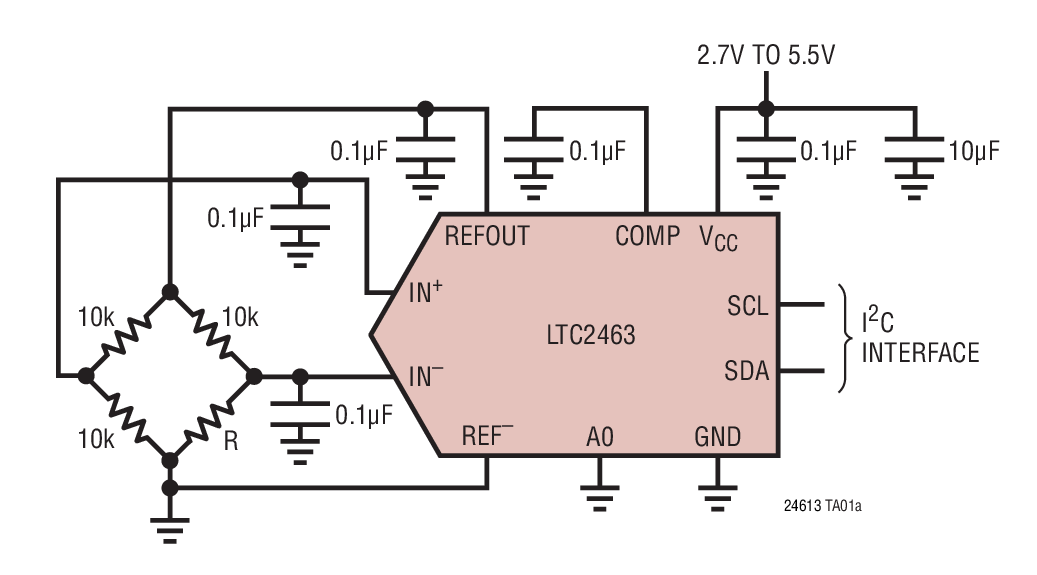

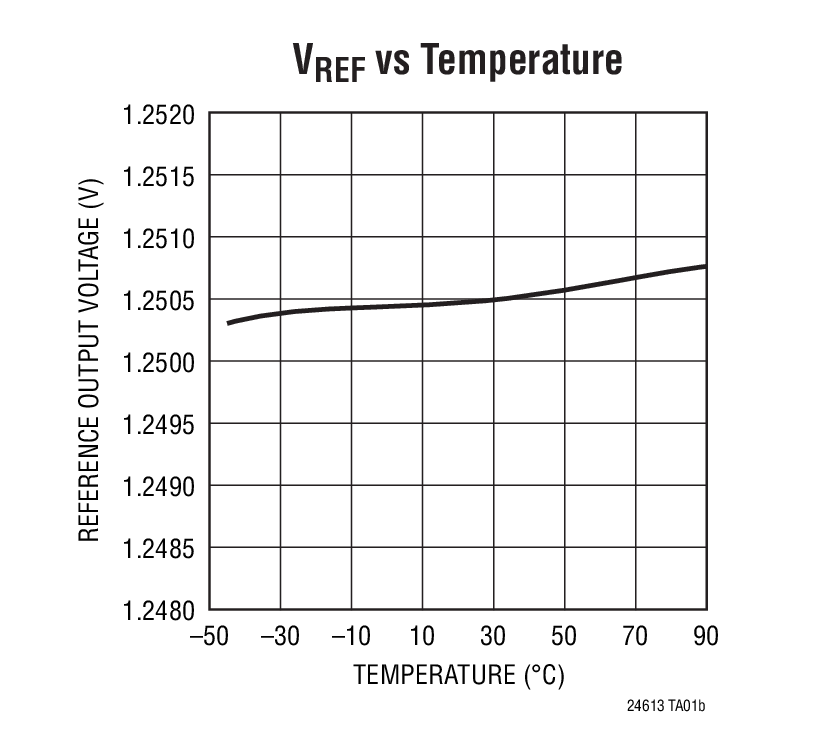

LTC2463 - 典型应用图例：

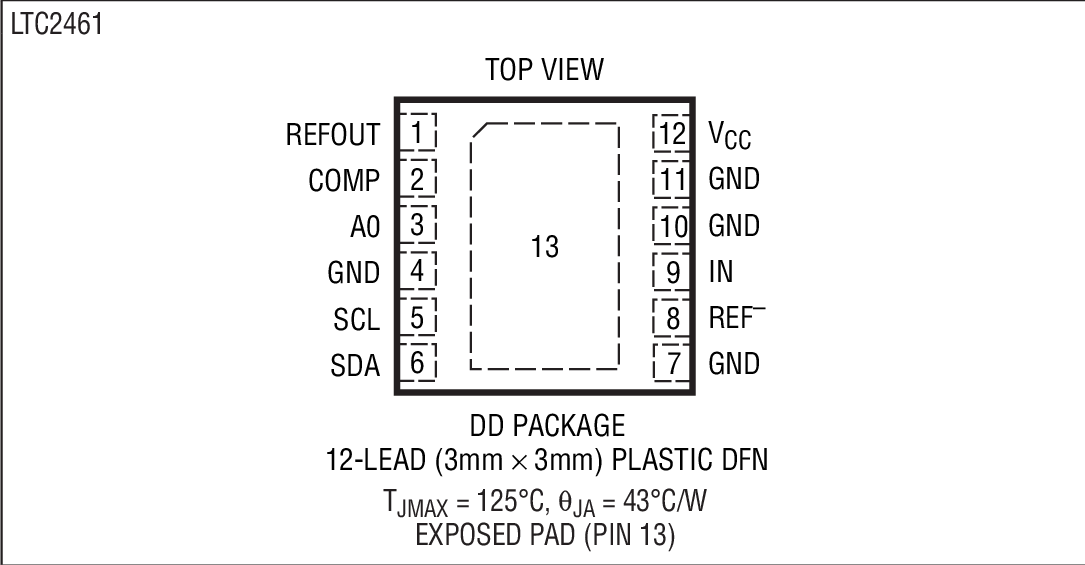

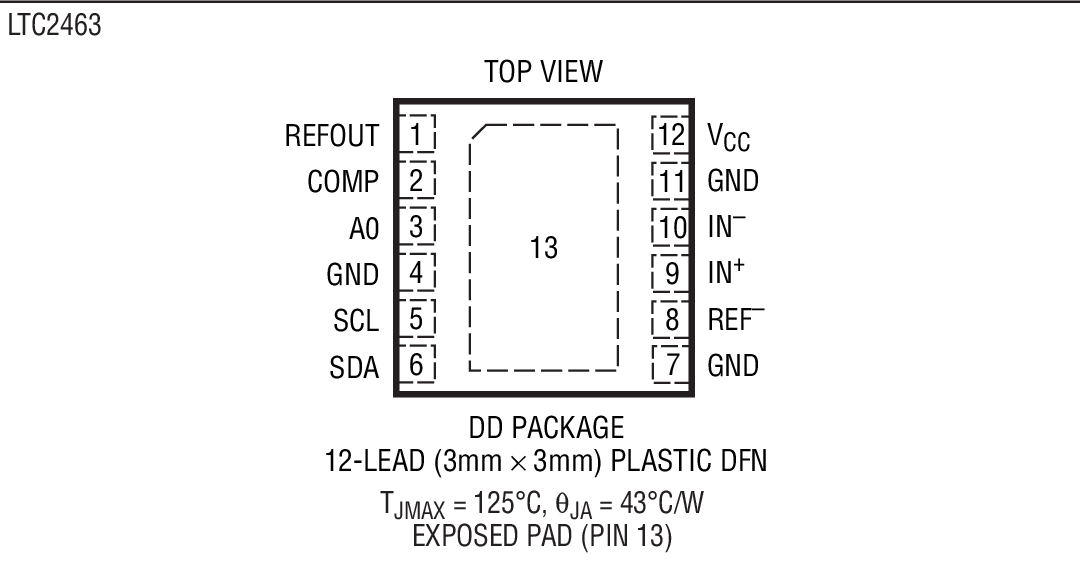

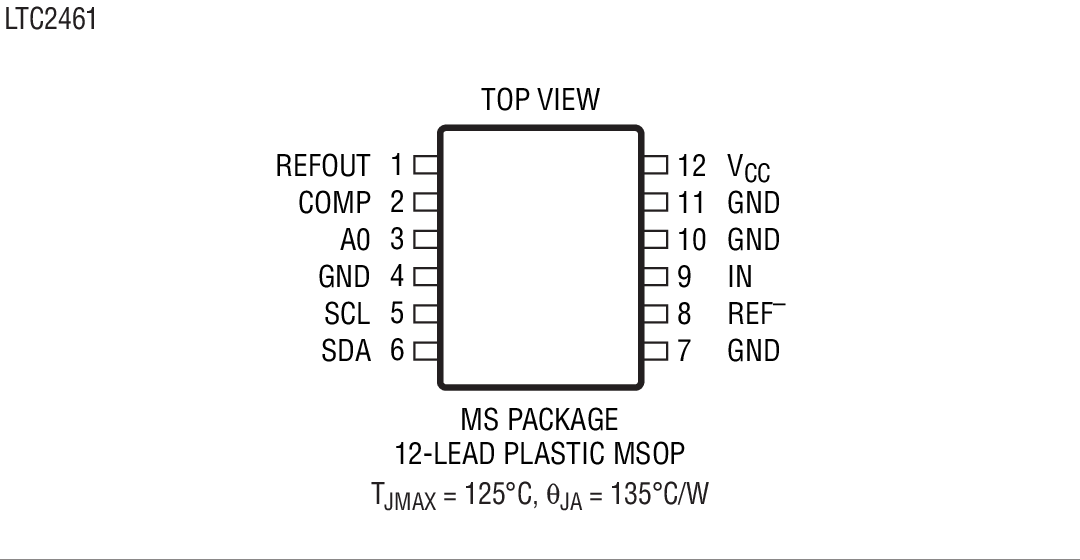

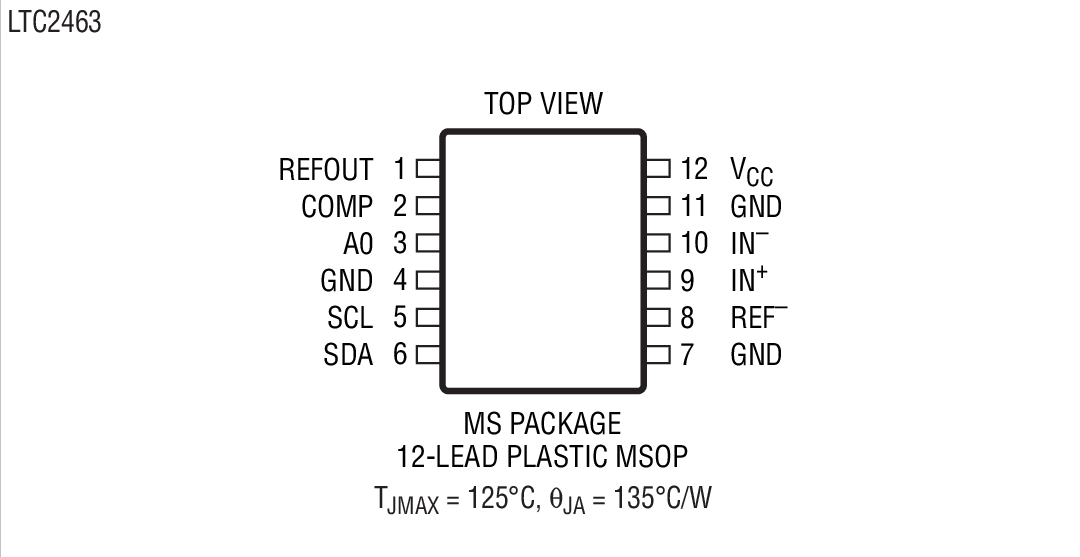

LTC2463 - 封装图解：

LINEAR凌力尔特芯片：

LTC2463 - LTC2463是具 10ppm/oC 最大值精准基准的超纤巧型 16 位 I2C ΔΣ ADC

LTC2463是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2463是LTC2463是具 10ppm/oC 最大值精准基准的超纤巧型 16 位 I2C ΔΣ ADC，本站介绍了LTC2463的封装应用图解、特点和优点、功能等，并给出了与LTC2463相关的LINEAR元器件型号供参考。

LTC2463 - LTC2463是具 10ppm/oC 最大值精准基准的超纤巧型 16 位 I2C ΔΣ ADC - 无延迟增量累加 ADC - 数据转换 - 凌力尔特

LTC2463 - 具 10ppm/oC 最大值精准基准的超纤巧型 16 位 I2C ΔΣ ADC

LTC2463 - 具 10ppm/oC 最大值精准基准的超纤巧型 16 位 I2C ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2461 / LTC2463 是超纤巧型 16 位模数转换器，具有一个集成精准基准。它们采用 2.7V 至 5.5V 单电源，并通过一个 I2C 接口进行通信。LTC2461 是单端器件，具有一个 0V 至 1.25V 的输入范围，而 LTC2463 是差分器件，具有一个 1.25V 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准，具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们内置一个集成振荡器，并执行无延迟的转换操作，旨在满足多工应用的需要。LTC2461 / LTC2463 包括一个专有的输入采样电路，与采用传统的 ΔΣ 转换器相比，该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后，LTC2461 / LTC2463 将自动对转换器进行断电操作，而且也可通过配置来使基准断电。当 ADC 和基准均被断电时，电源电流将减小至 200nA。

LTC2461 / LTC2463 能够以每秒 60 次转换的速率执行采样操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。这两款器件均采用了对用户而言是透明的连续内部偏移和全标度校准算法，从而在整个时间和工作温度范围内确保了准确度。

特点

16 位分辨率，无漏失码

内部基准，高准确度 10ppm/ºC (最大值)

单端 (LTC2461) 或差分 (LTC2463)

2LSB 偏移误差 (典型值)

0.01% 增益误差 (典型值)

转换速率为每秒 60次

适合多工应用的单转换稳定时间

1.5mA 电源电流

200nA 睡眠电流

内部振荡器 —— 无需外部元件

具两个地址和一个用于实现同步的全局地址的二线式 I2C 接口

超纤巧型 12 引脚 3mm x 3mm DFN 和 MSOP 封装

应用

系统监控

环境监控

直接温度测量

仪表

数据采集

嵌入式 ADC 升级

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2463CDD#PBF	3x3 DFN-12	C	$2.36	$1.65
LTC2463CDD#TRPBF	3x3 DFN-12	C		$1.71
LTC2463CMS#PBF	MS-12	C	$2.36	$1.65
LTC2463CMS#TRPBF	MS-12	C		$1.71
LTC2463IDD#PBF	3x3 DFN-12	I	$2.71	$1.90
LTC2463IDD#TRPBF	3x3 DFN-12	I		$1.96
LTC2463IMS#PBF	MS-12	I	$2.71	$1.90
LTC2463IMS#TRPBF	MS-12	I		$1.96
