当前位置:Linear公司 > > 凌力尔特芯片 >> LTC2411
LTC2411技术文档下载:
LTC2411技术文档产品手册下载
LTC2411 - 典型应用图例:

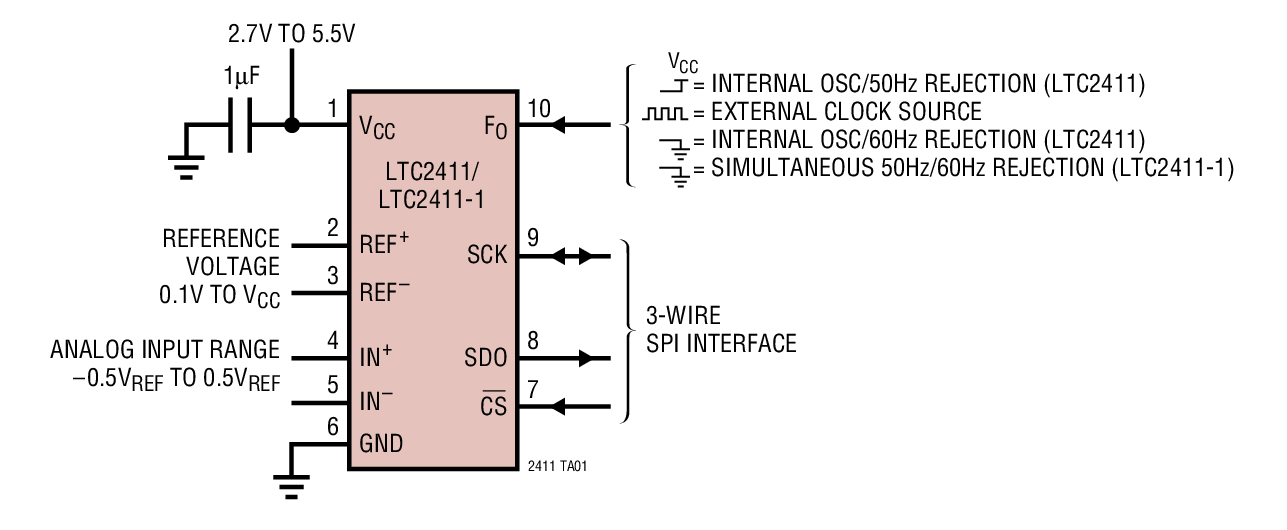

LTC2411典型应用图例一

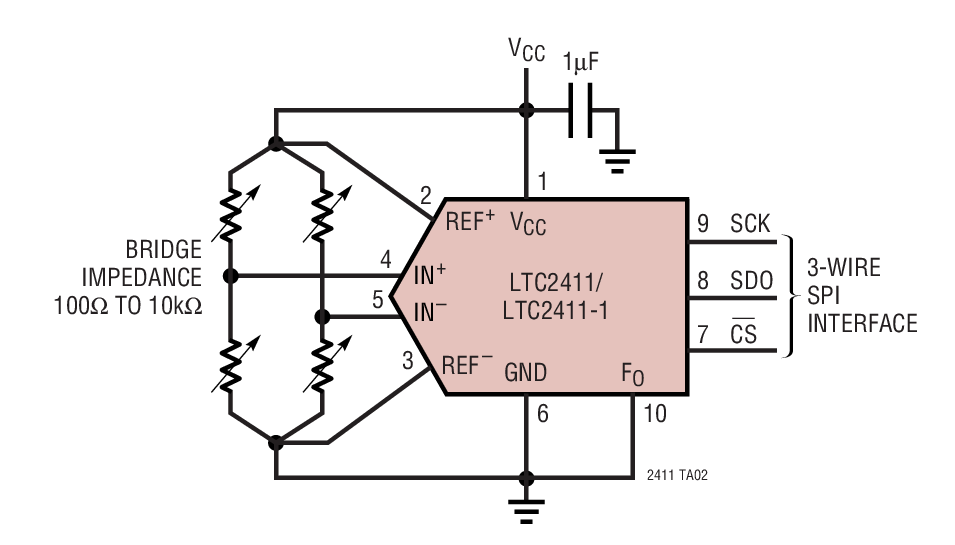

LTC2411典型应用图例二
LTC2411 - 封装图解:

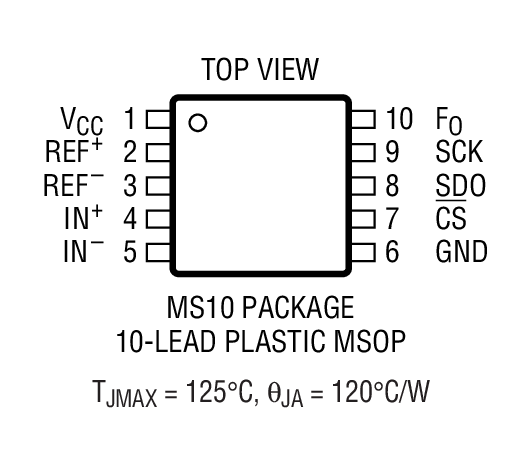

LTC2411封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2411介绍
LTC2411 - LTC2411是采用 MSOP 封装并具差分输入和基准的 24 位、无延迟增量累加 ΔΣ ADC

LTC2411是Linear公司的一款无延迟增量累加 ADC产品,LTC2411是采用 MSOP 封装并具差分输入和基准的 24 位、无延迟增量累加 ΔΣ ADC,本站介绍了LTC2411的封装应用图解、特点和优点、功能等,并给出了与LTC2411相关的凌力尔特元器件型号供参考。

LTC2411 - 采用 MSOP 封装并具差分输入和基准的 24 位、无延迟增量累加 ΔΣ ADC

LTC2411 - 采用 MSOP 封装并具差分输入和基准的 24 位、无延迟增量累加 ΔΣ ADC - Linear Technology(凌力尔特)

功能描述

LTC2411 / LTC2411-1 是具集成型振荡器、2ppm INL 和 0.29ppm RMS 噪声的 2.7V 至5.5V 微功率、24 位差分 ΔΣ 模数转换器。它们采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2411 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制,而 LTC2411-1 能够在 49Hz 至 61.2Hz 范围内提供优于 87dB 的输入差模抑制,也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2411 和 LTC2411-1。LTC2411 和 LTC2411-1 在由一个外部振荡器驱动时是完全相同的器件。内部振荡器无需外部频率设定组件。

这些转换器接受介于 0.1V 至 VCC 之间的任何外部差分基准电压,可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 LTC2411 / LTC2411-1 的 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2411 / LTC2411-1 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。

特点
  • 采用 MS10 封装的 24 位 ADC
  • 低电源电流 (在转换模式中为 200μA,而在自动睡眠模式中为 4μA)
  • 差分输入和具 GND 至 VCC 共模范围的差分基准
  • 2ppm INL,无漏失码
  • 4ppm 全标度误差和 1ppm 偏移
  • 0.29ppm 噪声
  • 无延迟:数字滤波器可在单个周期内实现稳定。每个转换是准确的 (即使在发生输入阶跃之后也不例外)
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器 – 无需外部组件
  • 110dB 最小值、引脚可选的 50Hz/60Hz 陷波滤波器 (LTC2411)
  • 同时 50Hz/60Hz 抑制 (LTC2411-1)
  • 应用
  • 直接传感器数字转换器
  • 衡器
  • 直接温度测量
  • 气体分析仪
  • 应变仪换能器
  • 仪表
  • 数据采集
  • 工业过程控制
  • 6 位数字电压表 (DVM)
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2411-1CMS MS-10 C $7.10 $5.50
    LTC2411-1CMS#PBF MS-10 C $7.10 $5.50
    LTC2411-1CMS#TR MS-10 C $5.56
    LTC2411-1CMS#TRPBF MS-10 C $5.56
    LTC2411-1IMS MS-10 I $8.10 $6.25
    LTC2411-1IMS#PBF MS-10 I $8.10 $6.25
    LTC2411-1IMS#TR MS-10 I $6.31
    LTC2411-1IMS#TRPBF MS-10 I $6.31
    LTC2411CMS MS-10 C $7.10 $5.50
    LTC2411CMS#PBF MS-10 C $7.10 $5.50
    LTC2411CMS#TR MS-10 C $5.56
    LTC2411CMS#TRPBF MS-10 C $5.56
    LTC2411IMS MS-10 I $8.10 $6.25
    LTC2411IMS#PBF MS-10 I $8.10 $6.25
    LTC2411IMS#TR MS-10 I $6.31
    LTC2411IMS#TRPBF MS-10 I $6.31
