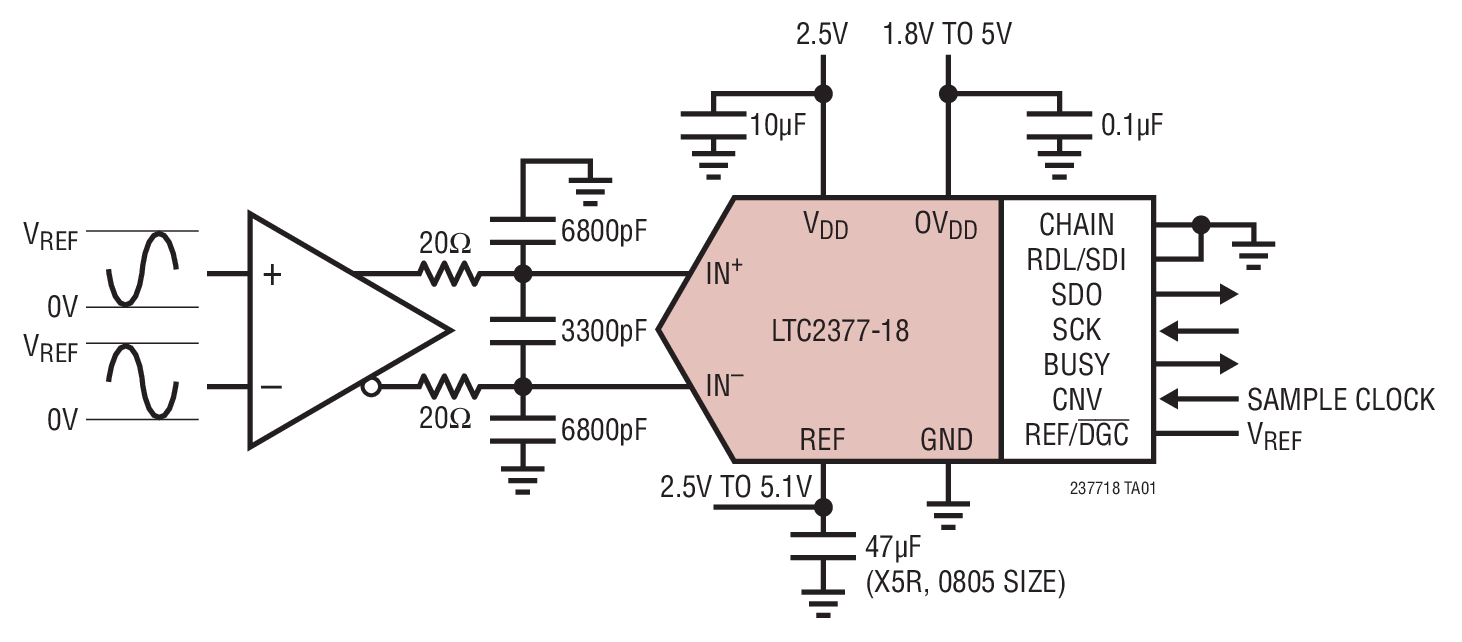

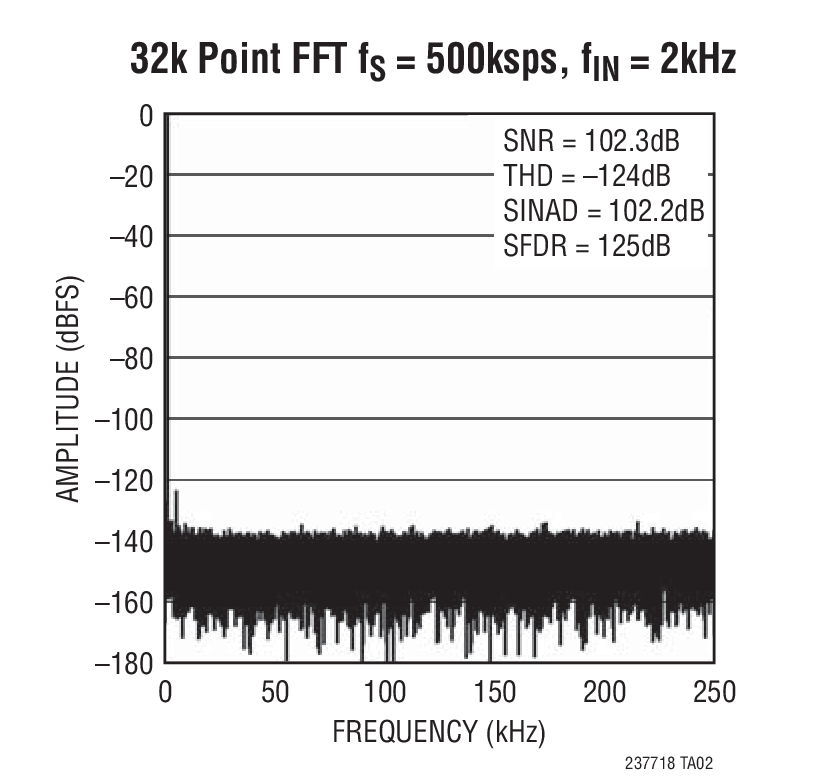

LTC2377-18 - 典型应用图例：

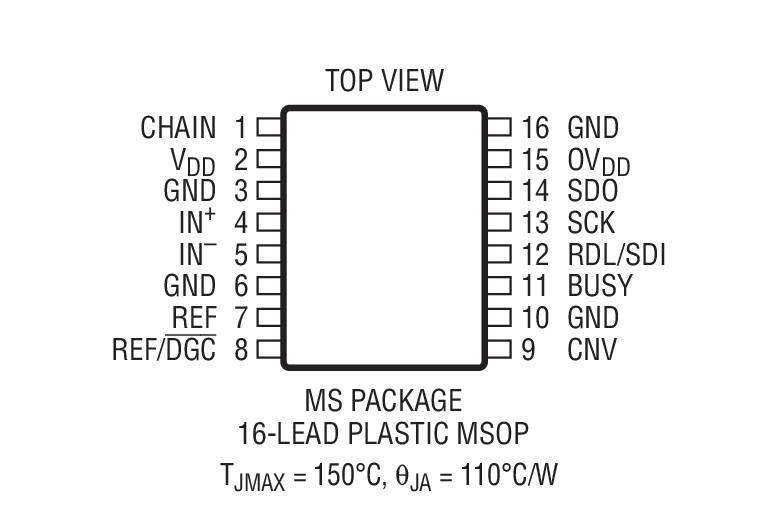

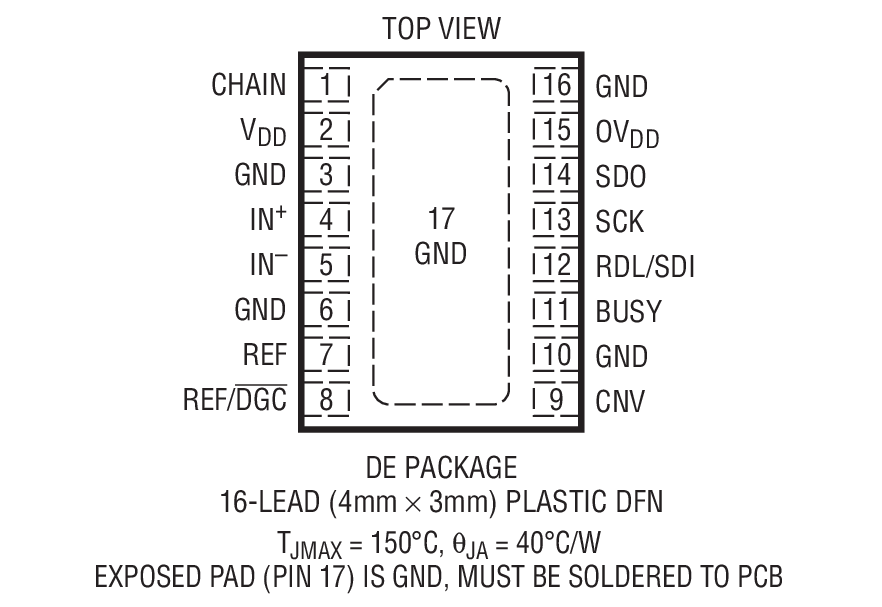

LTC2377-18 - 封装图解：

LINEAR凌力尔特芯片：

LTC2377-18 - LTC2377-18是具 102dB SNR 的 18 位、500ksps、低功率 SAR ADC

LTC2377-18是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2377-18是LTC2377-18是具 102dB SNR 的 18 位、500ksps、低功率 SAR ADC，本站介绍了LTC2377-18的封装应用图解、特点和优点、功能等，并给出了与LTC2377-18相关的LINEAR元器件型号供参考。

LTC2377-18 - LTC2377-18是具 102dB SNR 的 18 位、500ksps、低功率 SAR ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC2377-18 - 具 102dB SNR 的 18 位、500ksps、低功率 SAR ADC

LTC2377-18 - 具 102dB SNR 的 18 位、500ksps、低功率 SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2377-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2377-18 采用单 2.5V 工作电源，具有一个 ±VREF 的全差分输入范围 (VREF 的变化范围从2.5V 至 5.1V)。LTC2377-18 仅消耗 6.8mW 功率，并实现了 ±1.75LSB INL (最大值)、在 18 位无漏失码和 102dB SNR。

LTC2377-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2377-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2377-18 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

LTC2377-18 提供了一种独特的数字增益压缩 (DGC) 功能，因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当被使能时，ADC 将执行一种数字定标功能，此项功能用于将零标度代码从 0V 变换至 0.1 • VREF，以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压，全标度输入范围现为 0.5V 至 4.5V，这为单 5.5V 电源给驱动放大器供电提供了足够的空间。

特点

500ksps吞吐速率

±1.75LSB INL (最大值)

保证 18 位，无漏失码

低功耗：6.8mW (在 500ksps)、6.8μW (在 500sps)

102dB SNR (典型值)，在 fIN = 2kHz

-124dB THD (典型值) ，在 fIN = 2kHz

数字增益压缩 (DGC)

保证运作至 125℃

2.5V 电源

全差分输入范围：±VREF

VREF 输入范围：2.5V 至 5.1V

无流水线延迟，无周期延迟

1.8V 至 5V I/O 电压

具菊链模式的 SPI 兼容型串行 I/O

内部转换时钟

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

应用

医疗成像

高速数据采集

便携式或紧凑型仪表

工业过程控制

低功率电池供电型仪表

ATE (自动测试设备)

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2377CDE-18#PBF	4x3 DFN-16	C	$27.86	$19.50
LTC2377CDE-18#TRPBF	4x3 DFN-16	C		$19.56
LTC2377CMS-18#PBF	MS-16	C	$27.86	$19.50
LTC2377CMS-18#TRPBF	MS-16	C		$19.56
LTC2377HMS-18#PBF	MS-16	H	$36.84	$25.79
LTC2377HMS-18#TRPBF	MS-16	H		$25.85
LTC2377IDE-18#PBF	4x3 DFN-16	I	$32.04	$22.43
LTC2377IDE-18#TRPBF	4x3 DFN-16	I		$22.49
LTC2377IMS-18#PBF	MS-16	I	$32.04	$22.43
LTC2377IMS-18#TRPBF	MS-16	I		$22.49
