LTC2486 - 具 PGA 和 Easy Drive 输入电流抵消功能的 16 位、2 通道 / 4 通道 ΔΣ ADC

LTC2486 - 具 PGA 和 Easy Drive 输入电流抵消功能的 16 位、2 通道 / 4 通道 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2486 是一款采用 Easy Drive 技术的 4 通道 (2 个差分通道)、16 位、无延迟增量累加 (No Latency ΔΣTM) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色 DC 准确度，同时又可对大外部源阻抗和轨至轨输入信号直接进行数字化处理。

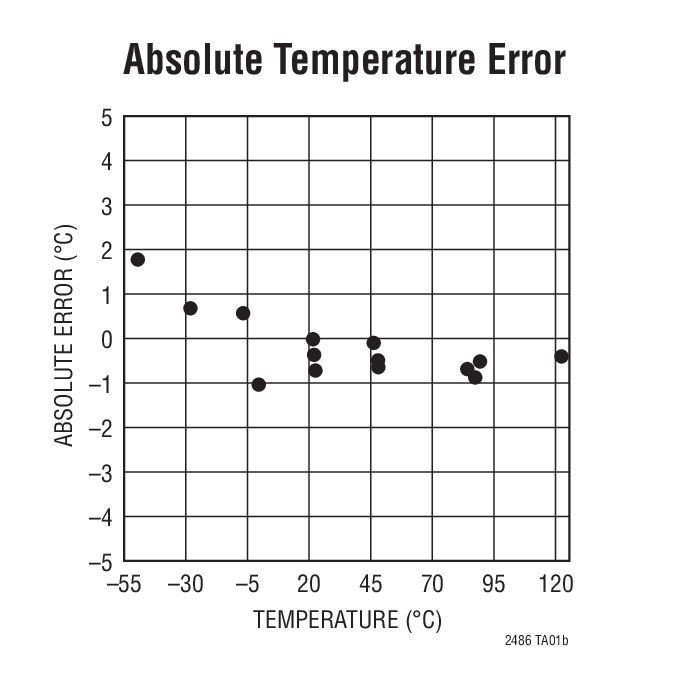

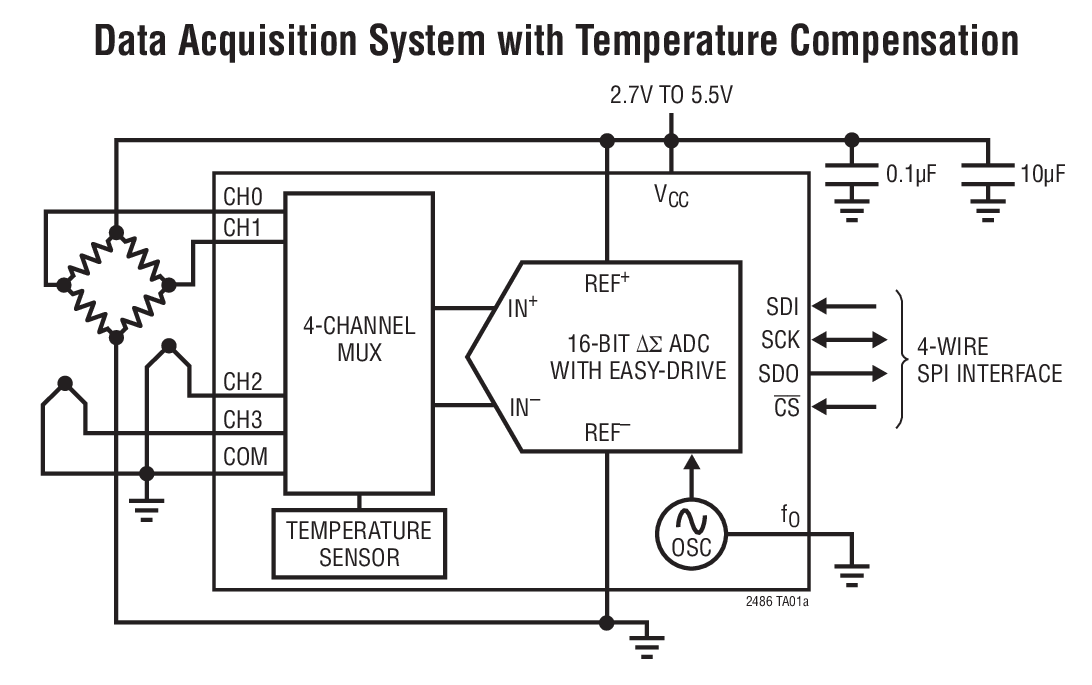

LTC2486 具有可编程增益、一个高准确度温度传感器和一个集成振荡器。可以对该器件进行配置，以测量一个外部信号 (从 4 个工作于单端或差分模式的模拟输入通道的组合) 或其内部温度传感器。可以对 LTC2486 进行编程，以抑制线路频率 (50Hz、60Hz 或同时 50Hz / 60Hz)，提供一个 1 至 256 的可编程增益 (分 8 级)，并通过配置来实现其输出速率的倍增。集成的温度传感器提供了 1/2ºC 的分辨率和 2ºC 的绝对准确度。

LTC2486 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。可以选择单端输入或差分输入的任何组合，而且，第一个转换 (在选择一个新通道之后) 是有效的。

特点

多达 2 个差分输入或 4 个单端输入

Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入

能够以完整的准确度对高阻抗传感器直接进行数字化处理

600nV RMS 噪声

可编程增益：1 至 256

集成的高准确度温度传感器

GND 至 VCC 输入 / 基准共模范围

可编程 50Hz、60Hz 或同时 50Hz / 60Hz 抑制模式

2ppm INL，无漏失码

1ppm 偏移和 15ppm 全标度误差
