当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2313-14
LTC2313-14技术文档下载：
LTC2313-14技术文档产品手册下载
LTC2313-14 - 典型应用图例：

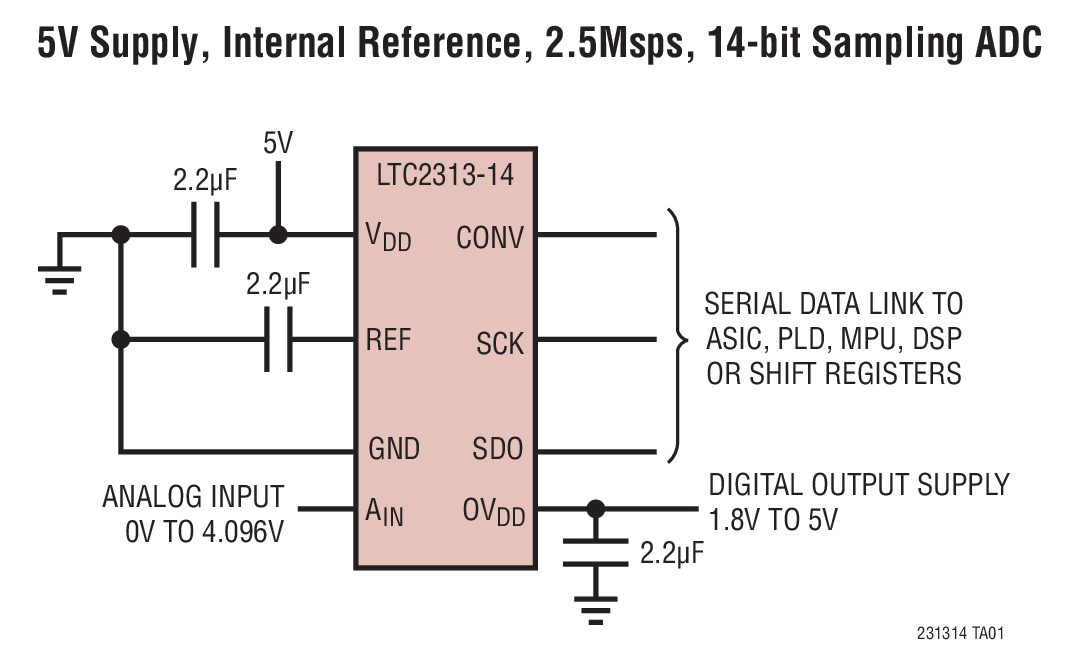

LTC2313-14典型应用图例一

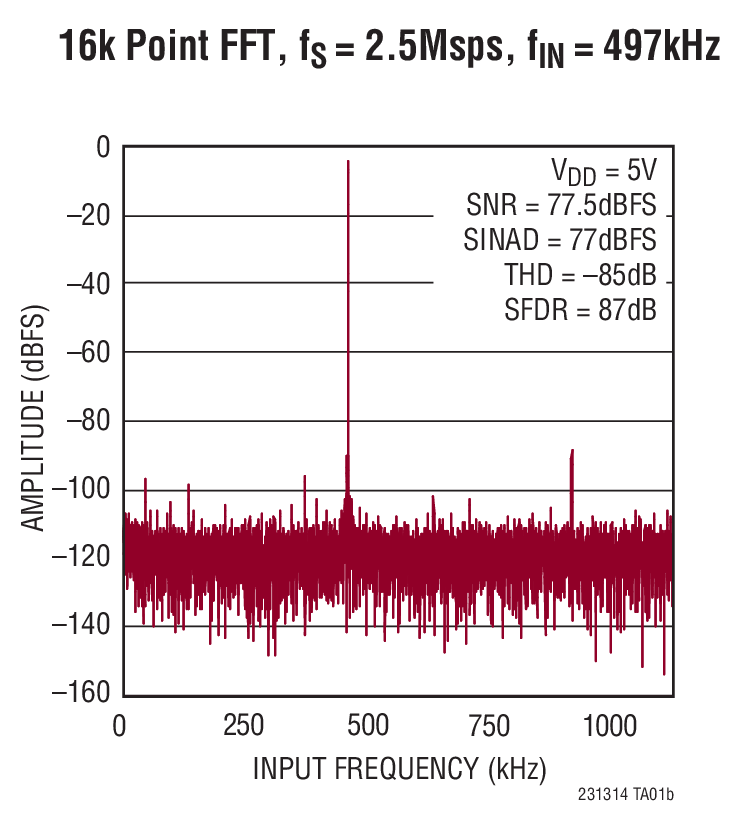

LTC2313-14典型应用图例二
LTC2313-14 - 封装图解：

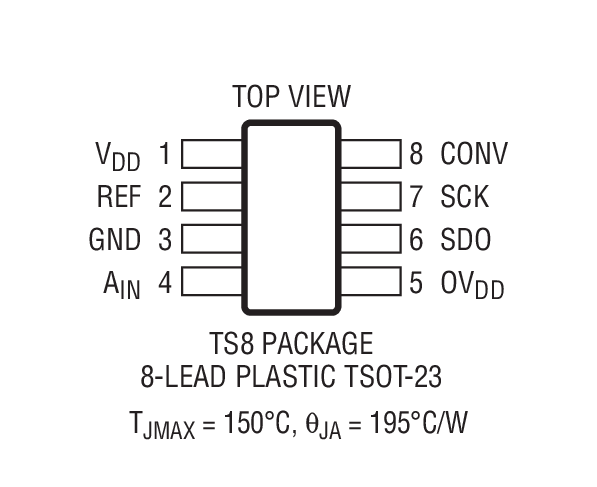

LTC2313-14封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2313-14介绍

LTC2313-14 - LTC2313-14是采用 TSOT 封装的 14 位、2.5Msps、串行采样 ADC

LTC2313-14是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2313-14是LTC2313-14是采用 TSOT 封装的 14 位、2.5Msps、串行采样 ADC，本站介绍了LTC2313-14的封装应用图解、特点和优点、功能等，并给出了与LTC2313-14相关的LINEAR元器件型号供参考。

LTC2313-14 - LTC2313-14是采用 TSOT 封装的 14 位、2.5Msps、串行采样 ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC2313-14 - 采用 TSOT 封装的 14 位、2.5Msps、串行采样 ADC

LTC2313-14 - 采用 TSOT 封装的 14 位、2.5Msps、串行采样 ADC - Linear Technology（凌力尔特）

功能描述

LTC2313-14 是一款 14 位、2.5Msps、串行采样 A/D 转换器，其在采用 3V 或 5V 单电源时仅吸收 5mA 电流。LTC2313-14 包含一个集成型低漂移基准和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的解决方案。LTC2313-14 在 2.5Msps 采样速率下实现了 77dB SINAD 和 –85dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2313-14 非常适合于紧凑和低功率的高速系统。电源电流在较低的采样速率下将减小，因为该器件在转换操作之后自动进入打盹模式。

LTC2313-14 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。2.5Msps 的高吞吐速率和无周期延迟特性使 LTC2313-14 成为众多高速应用的理想选择。

特点
  • 2.5Msps 吞吐速率
  • 无周期延迟
  • 保证 14 位无漏失码
  • 单 3V 或 5V 电源
  • 低噪声：77.5dB SNR
  • 低功耗：14mW (在 2.5Msps 和 3V 电源)
  • 低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
  • 睡眠模式具有 <1μA 典型电源电流
  • 可快速唤醒的打盹模式，可在单个转换周期之内完成
  • 分离的 1.8V 至 5V 数字 I/O 电源
  • 高速 SPI 兼容型串行 I/O
  • 保证工作温度范围：–40ºC 至 125ºC
  • 8 引脚 TSOT-23 封装
    • 应用
  • 通信系统
  • 高速数据采集
  • 手持式终端接口
  • 医疗成像
  • 不间断电源
  • 电池供电式系统
  • 汽车
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2313CTS8-14#PBF SOT-23 C $11.12
    LTC2313CTS8-14#TRMPBF SOT-23 C $11.12 $7.83
    LTC2313CTS8-14#TRPBF SOT-23 C $11.12 $7.78
    LTC2313HTS8-14#PBF SOT-23 H $14.70
    LTC2313HTS8-14#TRMPBF SOT-23 H $14.70 $10.34
    LTC2313HTS8-14#TRPBF SOT-23 H $14.70 $10.29
    LTC2313ITS8-14#PBF SOT-23 I $12.79
    LTC2313ITS8-14#TRMPBF SOT-23 I $12.79 $9.00
    LTC2313ITS8-14#TRPBF SOT-23 I $12.79 $8.95
