当前位置:Linear公司 > > 凌力尔特芯片 >> LTM8054
LTM8054技术文档下载:
LTM8054技术文档产品手册下载
LTM8054 - 典型应用图例:

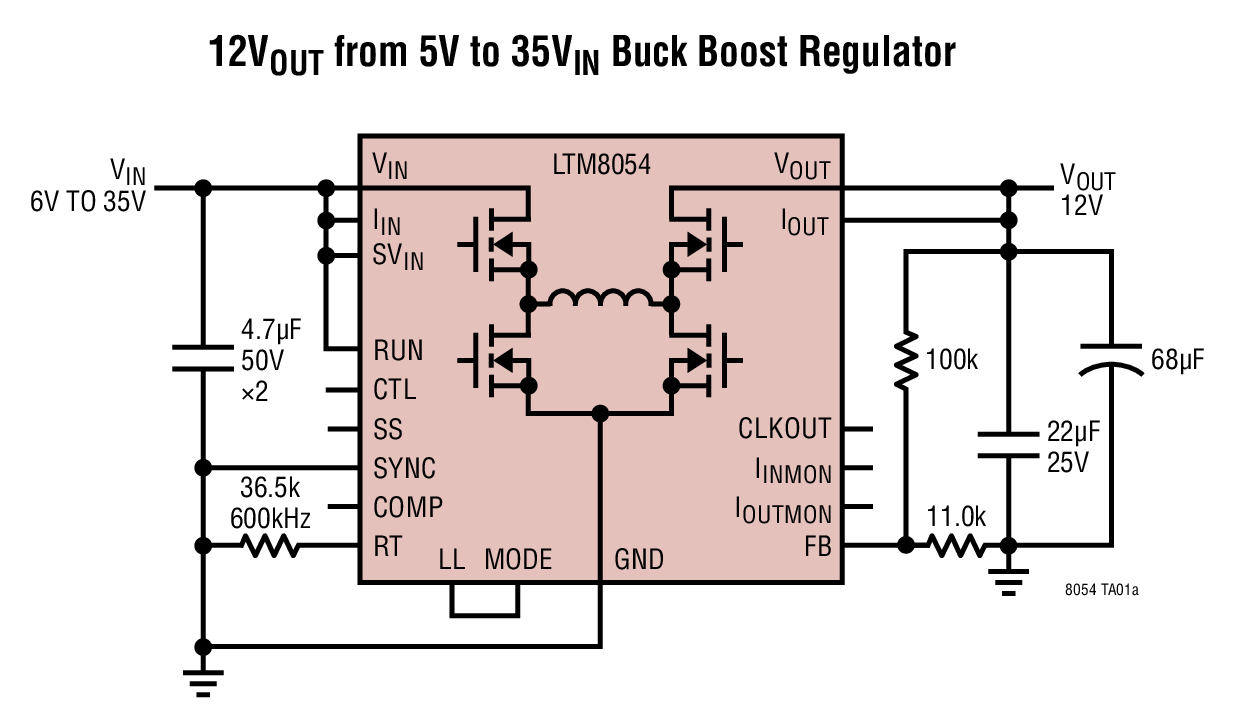

LTM8054典型应用图例一

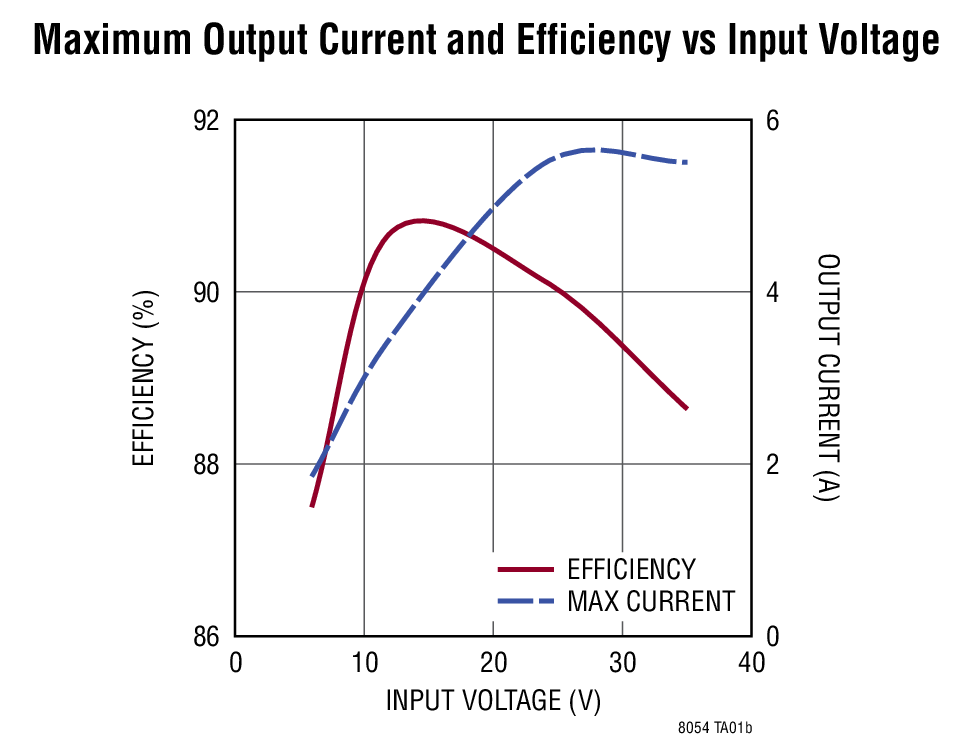

LTM8054典型应用图例二
LTM8054 - 封装图解:

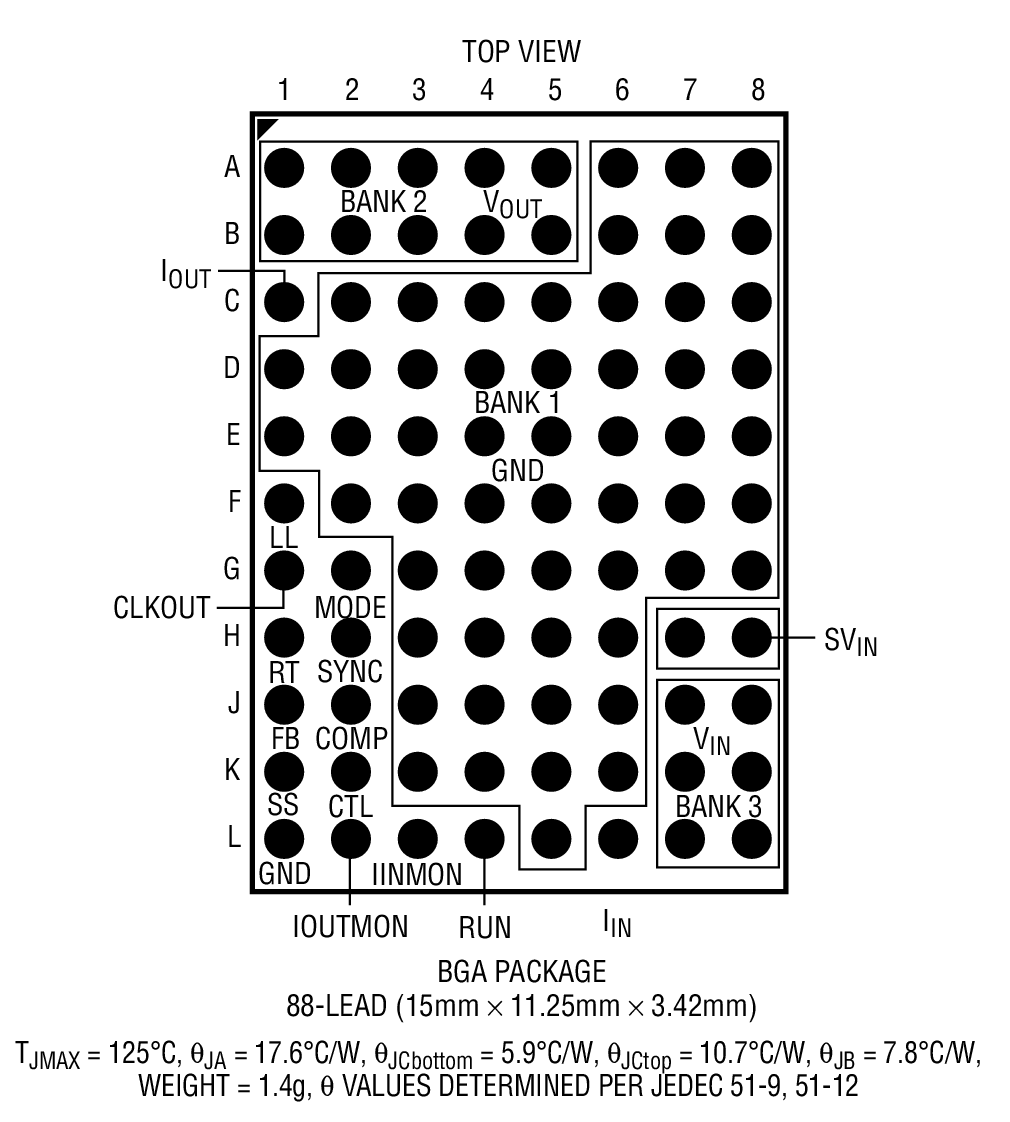

LTM8054封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM8054介绍
LTM8054 - LTM8054是36VIN、5.4A 降压-升压型 μModule 稳压器

LTM8054是Linear公司的一款μModule 降压-升压型稳压器产品,LTM8054是36VIN、5.4A 降压-升压型 μModule 稳压器,本站介绍了LTM8054的封装应用图解、特点和优点、功能等,并给出了与LTM8054相关的凌力尔特元器件型号供参考。

LTM8054 - 36VIN、5.4A 降压-升压型 μModule 稳压器

LTM8054 - 36VIN、5.4A 降压-升压型 μModule 稳压器 - Linear Technology(凌力尔特)

功能描述

LTM8054 是一款 36VIN、降压-升压型 μModule (微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器、以及输入和输出电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8054 可在一个 5V 至 36V 的输入电压范围内运作,并能够在 1.2V 至 36V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易的同步。

LTM8054 采用紧凑型模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8054 符合 RoHS 标准。

降压-升压型 μModule 稳压器选型表

LTM8054LTM8055LTM8056VIN (操作)363658VIN 绝对最大值404060VOUT 绝对最大值404060

IOUT (峰值)

24VIN、12VOUT5.48.55.5封装15 x 11.25mm x
3.42mm BGA15 x 15mm x
4.92mm BGA15 x 15mm x
4.92mm BGA

特点
  • 完整的降压-升压型开关模式电源
  • 宽输入电压范围:5V 至 36V
  • 宽输出电压范围:1.2V 至 36V
  • VIN 可高于、等于或低于 VOUT
  • 从 6VIN 产生 12V/1.8A 输出
  • 从 12VIN 产生 12V/3.4A 输出
  • 从 24VIN 产生 12V/5.4A 输出
  • 效率高达 94%
  • 可调输入和输出平均电流限值
  • 输入和输出电流监视器
  • 可通过并联以增加输出电流
  • 可选的开关频率:100kHz 至 800kHz
  • 可同步范围:200kHz 至 700kHz
  • 11.25mm x 15mm x 3.42mm BGA 封装
  • 应用
  • 高功率电池供电式设备
  • 工业控制
  • 太阳能供电型电压调节器
  • 太阳能供电型电池充电
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM8054EY#PBF 15mm x 11.25mm x 3.42mm BGA E $22.79 $15.95
    LTM8054IY 15mm x 11.25mm x 3.42mm BGA I $37.14 $26.00
    LTM8054IY#PBF 15mm x 11.25mm x 3.42mm BGA I $25.07 $17.55
    LTM8054MPY 15mm x 11.25mm x 3.42mm BGA MP $58.14 $40.70
    LTM8054MPY#PBF 15mm x 11.25mm x 3.42mm BGA MP $46.33 $32.43
