当前位置:Linear公司 > > 凌力尔特芯片 >> LTC693
LTC693技术文档下载:
LTC693技术文档产品手册下载
LTC693 - 典型应用图例:

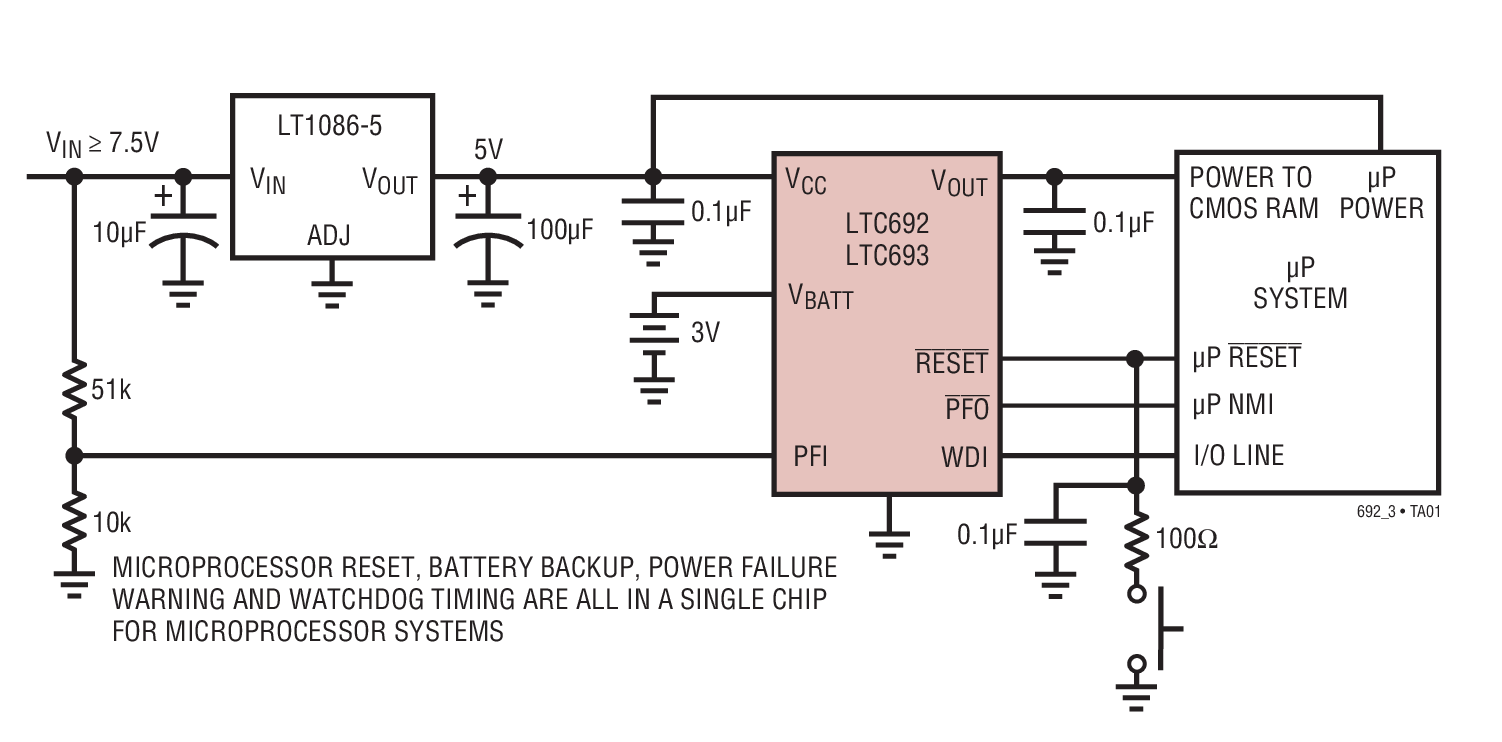

LTC693典型应用图例一

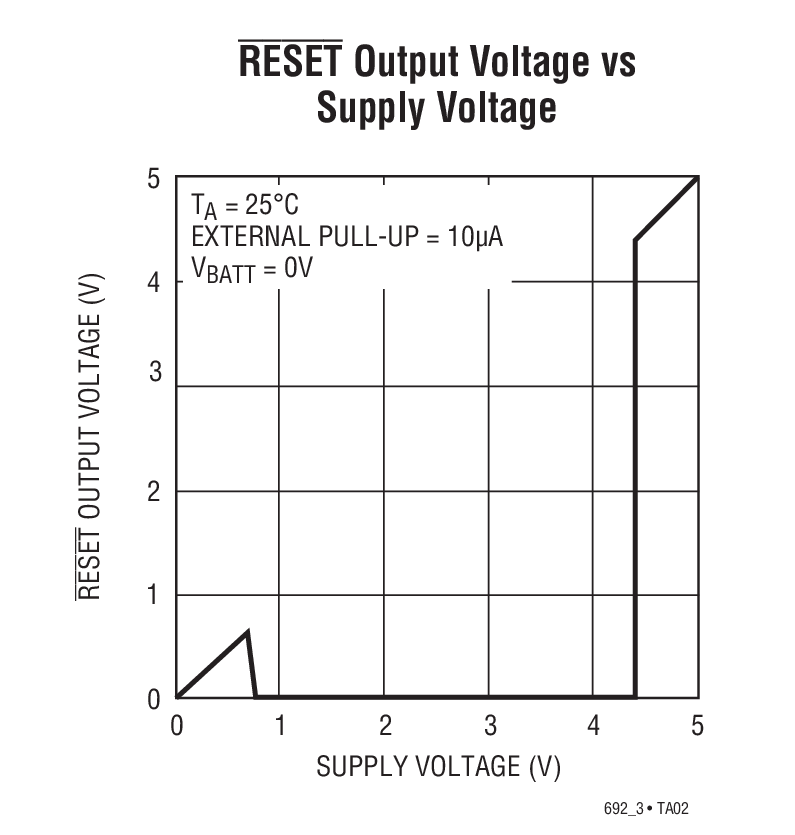

LTC693典型应用图例二
LTC693 - 封装图解:

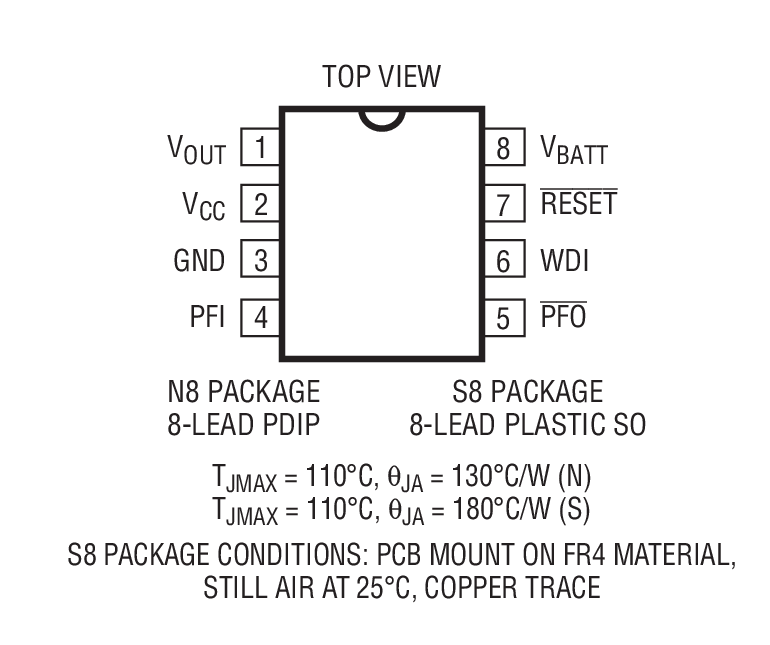

LTC693封装图解一

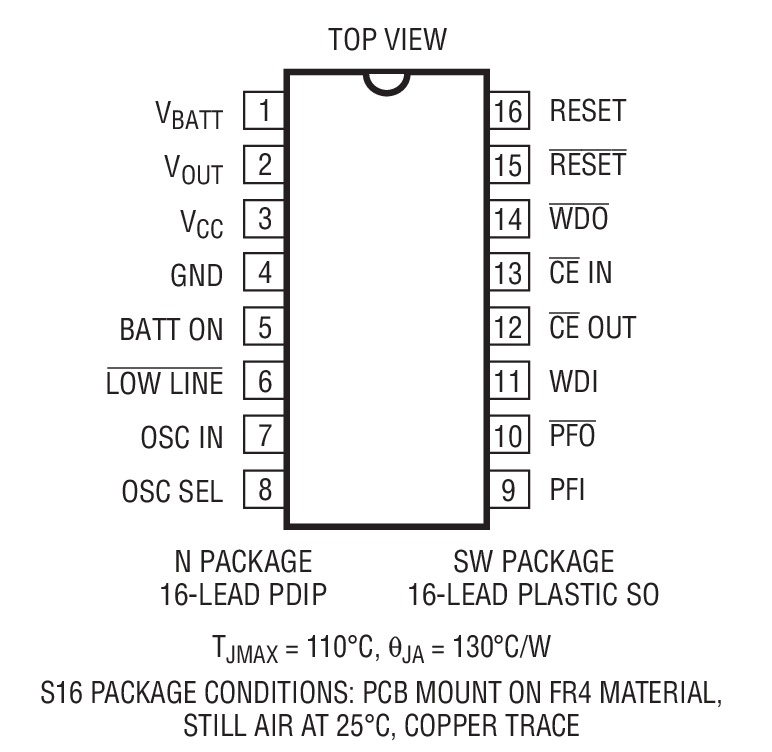

LTC693封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC693介绍
LTC693 - LTC693是微处理器监控电路

LTC693是Linear公司的一款单电源监视器产品,LTC693是微处理器监控电路,本站介绍了LTC693的封装应用图解、特点和优点、功能等,并给出了与LTC693相关的凌力尔特元器件型号供参考。

LTC693 - 微处理器监控电路

LTC693 - 微处理器监控电路 - Linear Technology(凌力尔特)

功能描述

LTC692/LTC693 提供了用于微处理器复位、电池备用、CMOS RAM 写保护、电源故障报警和看门狗定时的完整电源监视和电池控制功能。一个精准的内部电压基准和比较器电路负责监视电源线路。当出现超出容限范围的情况时,复位输出将被强制为运行状态,而且芯片使能输出将无条件地对外部存储器进行写保护。此外,RESET 输出将保证处于逻辑低电平,即使 VCC 低至 1V 也不例外。

LTC692/LTC693 利用一个充电泵 NMOS 电源开关来给有源 CMOS RAM 供电,以实现低压差和低电源电流。当失去主电源时,将由辅助电源 (至电池输入引脚) 一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警,LTC692/LTC693 提供了一个具有用户定义门限的内部比较器。还提供了一个内部看门狗定时器,当看门狗输入在一个预设超时周期之前未被变换时,该定时器将强制复位引脚以进入运行状态。

特点
  • 保证复位确定 (在 VCC = 1V)
  • 1.5mA 最大电源电流
  • RAM 芯片使能信号的快速 (最大 35ns) 板上选通
  • 4.40V 精准电压监视器
  • 电源运行正常/复位延时:200ms 或可调
  • 最少的外部元件数目
  • 1μA 最大待机电流
  • 用于电源故障或低电池电量报警的电压监视器
  • 热限制
  • 规定了整个温度范围内的性能
  • MAX690 系列的卓越升级产品
  • 采用 SO8 和 SO16 封装
  • 应用
  • 关键的微处理器 (μP) 电源监视
  • 智能仪器
  • 电池供电型计算机和控制器
  • 汽车系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC693CN N-16 C $4.58 $3.70
    LTC693CN#PBF N-16 C $4.58 $3.70
    LTC693CSW SW-16 C $5.00 $4.05
    LTC693CSW#PBF SW-16 C $5.00 $4.05
    LTC693CSW#TR SW-16 C $4.11
    LTC693CSW#TRPBF SW-16 C $4.11
