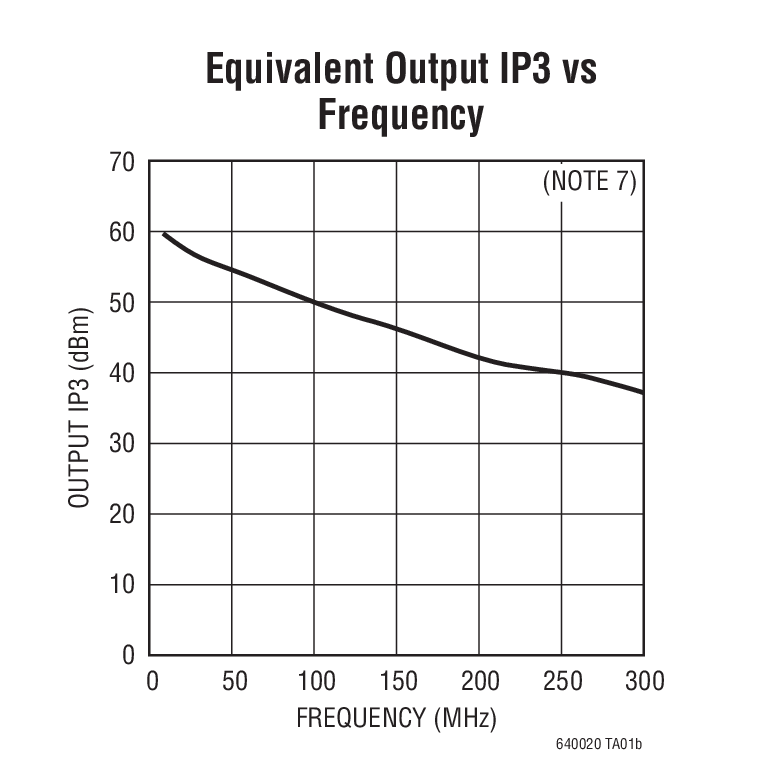

LTC6400-14典型应用图例一

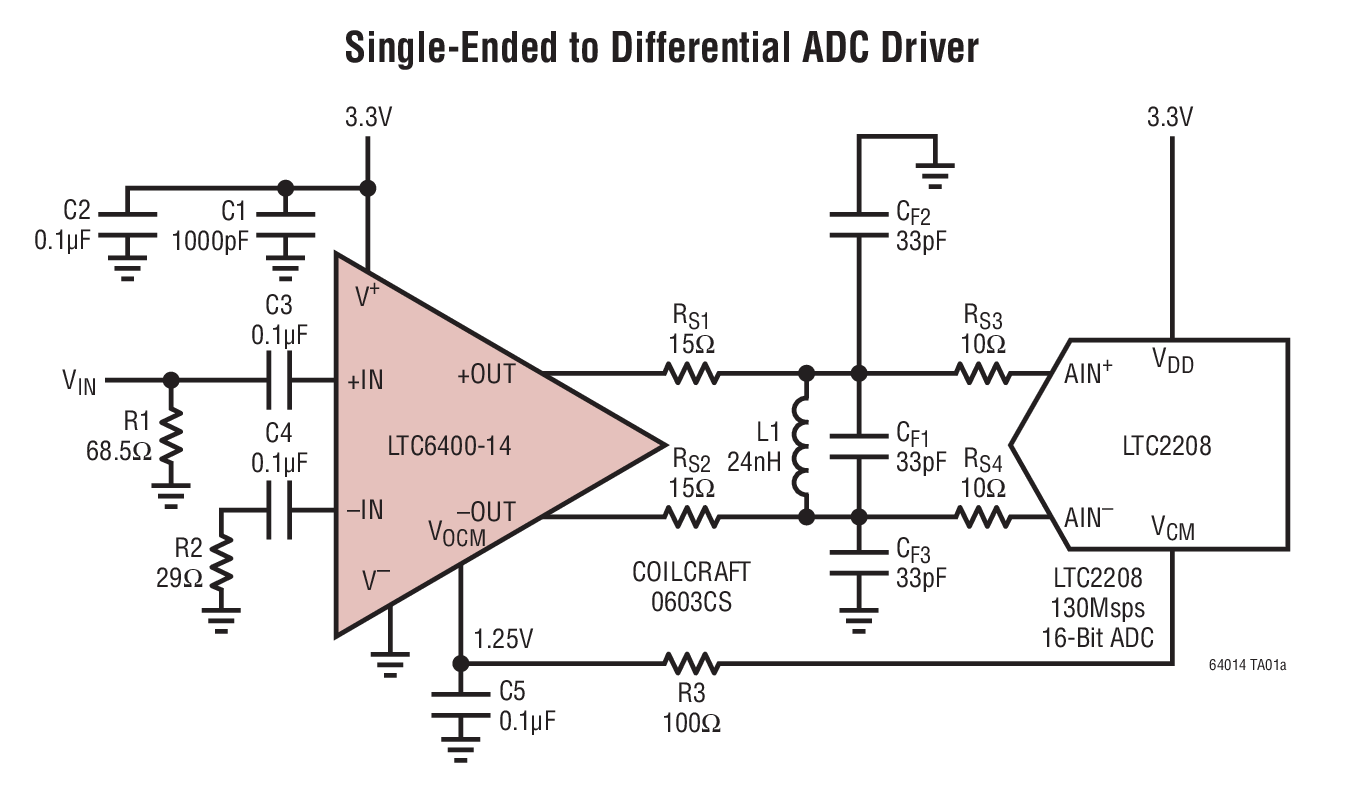

LTC6400-14典型应用图例二
LTC6400-14 - 封装图解:
LTC6400-14封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6400-14介绍
LTC6400-14 - LTC6400-14是针对 300MHz IF 的 2.4GHz 低噪声、低失真差分 ADC 驱动器

LTC6400-14是Linear公司的一款高速放大器产品,LTC6400-14是针对 300MHz IF 的 2.4GHz 低噪声、低失真差分 ADC 驱动器,本站介绍了LTC6400-14的封装应用图解、特点和优点、功能等,并给出了与LTC6400-14相关的凌力尔特元器件型号供参考。

LTC6400-14 - 针对 300MHz IF 的 2.4GHz 低噪声、低失真差分 ADC 驱动器

LTC6400-14 - 针对 300MHz IF 的 2.4GHz 低噪声、低失真差分 ADC 驱动器 - Linear Technology(凌力尔特)

功能描述

LTC6400-14 是一款用于处理 DC 至 300MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC 而设计,但也可以用作一个通用型宽带增益部件。

LTC6400-14 具有上佳的易用性,且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定,从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 14dB (5V/V)。

与采用 IF 增益部件和变压器的替代解决方案相比,LTC6400-14 节省了空间和功率。LTC6400-14 采用紧凑型 16 引脚 3mm x 3mm QFN 封装,工作温度范围为 -40℃ 至 85℃。

特点
  • 2.4GHz -3dB 带宽
  • 5V/V 的固定增益 (14dB)
  • 在 70MHz 时的 -97dBc IMD3 (等效 OIP3 = 52.4dBm)
  • 在 300MHz 时的 -66dBc IMD3 (等效 OIP3 = 36.9dBm)
  • 1.1nV/√Hz 内部运算放大器噪声
  • 2.5nV/√Hz 总输入噪声
  • 7.5dB 噪声系数
  • 差分输入和输出
  • 200Ω 输入阻抗
  • 2.85V 至 3.5V 电源电压范围
  • 85mA 电源电流 (255mW)
  • 1V 至 1.6V 可调输出共模电压
  • DC 或 AC 耦合操作
  • 4.8VP-P 最大差分输出摆幅
  • 小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装
  • 应用
  • 差分 ADC 驱动器
  • 差分驱动器/接收器
  • 单端至差分转换
  • IF 采样接收器
  • SAW 滤波器连接
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6400CUD-14 3x3 QFN-16 C $4.57 $3.20
    LTC6400CUD-14#PBF 3x3 QFN-16 C $4.57 $3.20
    LTC6400CUD-14#TR 3x3 QFN-16 C $3.26
    LTC6400CUD-14#TRPBF 3x3 QFN-16 C $3.26
    LTC6400IUD-14 3x3 QFN-16 I $5.26 $3.68
    LTC6400IUD-14#PBF 3x3 QFN-16 I $5.26 $3.68
    LTC6400IUD-14#TR 3x3 QFN-16 I $3.74
    LTC6400IUD-14#TRPBF 3x3 QFN-16 I $3.74
