LTC4307-1技术文档下载:
LTC4307-1技术文档产品手册下载
LTC4307-1 - 典型应用图例:

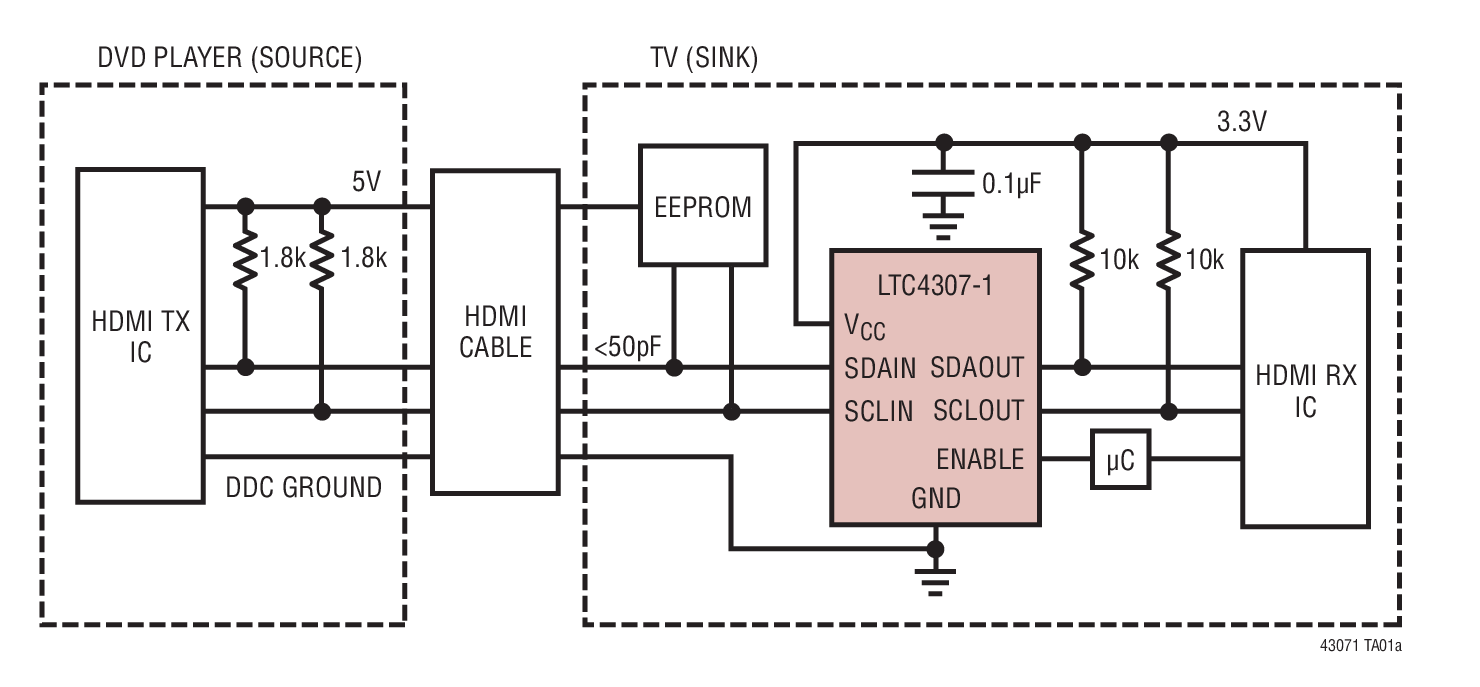

LTC4307-1典型应用图例一

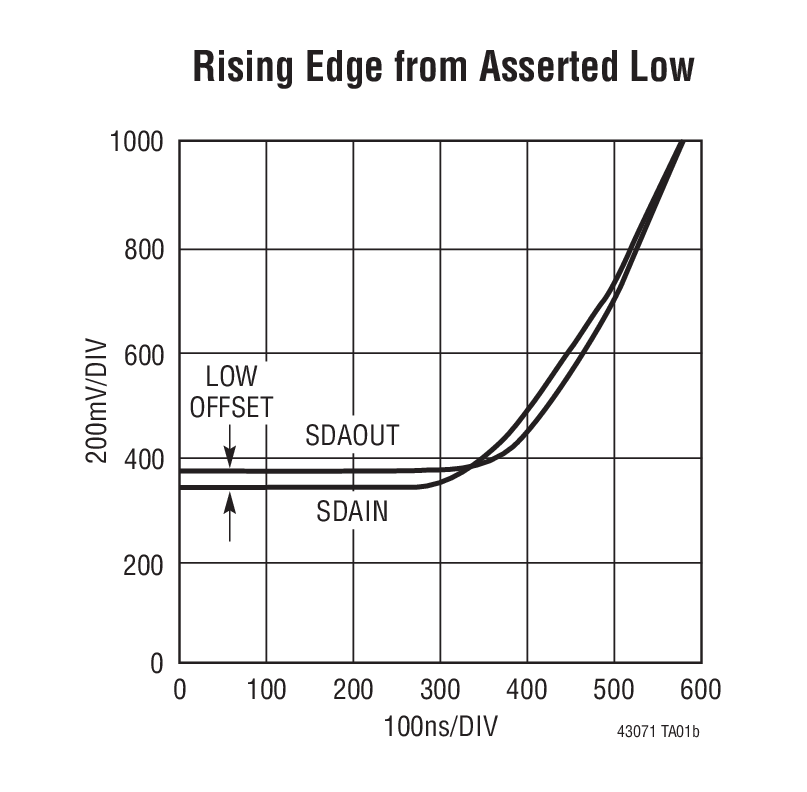

LTC4307-1典型应用图例二
LTC4307-1 - 封装图解:

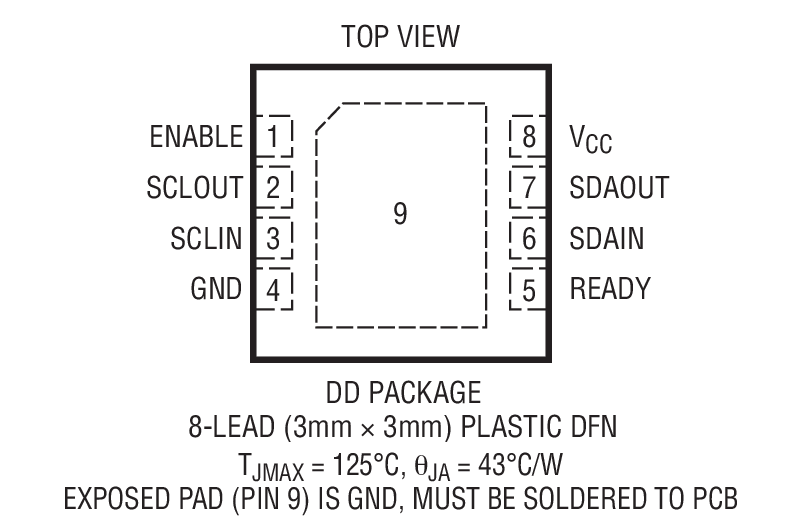

LTC4307-1封装图解一

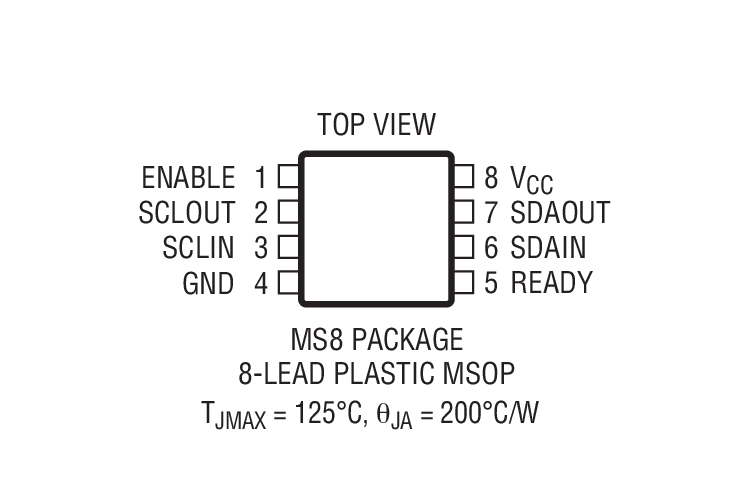

LTC4307-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4307-1介绍
LTC4307-1 - LTC4307-1是高分辨率多媒体接口 (HDMI) 电平移位二线式总线缓冲器

LTC4307-1是Linear公司的一款I2C 和 SMBus 总线缓冲器和加速器产品,LTC4307-1是高分辨率多媒体接口 (HDMI) 电平移位二线式总线缓冲器,本站介绍了LTC4307-1的封装应用图解、特点和优点、功能等,并给出了与LTC4307-1相关的凌力尔特元器件型号供参考。

LTC4307-1 - 高分辨率多媒体接口 (HDMI) 电平移位二线式总线缓冲器

LTC4307-1 - 高分辨率多媒体接口 (HDMI) 电平移位二线式总线缓冲器 - Linear Technology(凌力尔特)

功能描述

LTC4307-1 是一款二线式总线缓冲器,用于在输入和输出之间提供电容缓冲。HDMI 规范要求器件在其 DDC 总线线路上具有小于 50pF 的输入电容。LTC4307-1 的电容缓冲功能再加上其低于 10pF 的数据和时钟输入电容,使得HDMI 元件能够很容易地满足 50pF 要求,并容许内部总线上具有高电容。

LTC4307-1 还在 3.3V 和 5V 系统之间提供了电平移位,以允许较低电压的 HDMI 发送器、接收器和 EEPROM 与 5V DDC 总线相连接。READY 是一个漏极开路数字输出标记,用于指示输入和输出总线是否连接,并能够与 HDMI 热插拔检测 (HPD) 相连。当被驱动至高电平时,ENABLE 数字输入将允许 LTC4307-1 在一个停止位或总线空闲之后进行连接。把 ENABLE 驱动至低电平将中断输入和输出总线之间的连接。

特点
  • 适合于显示数据通道 (DDC) 的双向缓冲器
  • 符合 HDMI 规范 Ver 1.3 DDC 电容要求
  • 可在 3.3V 和 5V 之间进行电平变换
  • ±5kV 人体模型 ESD 保护
  • 与负载无关的 60mV 缓冲器偏移
  • 与标准以外的 VOL I2CTM 设备兼容
  • 输入 SDA 和 SCL 线与输出的隔离
  • 与 I2C、I2C 快速模式和 SMBus 相兼容
  • READY 漏极开路输出
  • 用于 VCC =0V 的高阻抗 SDA、SCL 引脚
  • 小外形 8 引脚 (3mm x 3mm) DFN 和 8 引脚 MSOP封装
  • 应用
  • HDMI
  • 3.3V/5V 电平变换
  • 电容缓冲器/总线扩展器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4307CDD-1#PBF 3x3 DFN-8 C $3.07 $2.15
    LTC4307CDD-1#TRPBF 3x3 DFN-8 C $2.21
    LTC4307CMS8-1#PBF MS-8 C $3.07 $2.15
    LTC4307CMS8-1#TRPBF MS-8 C $2.21
    LTC4307IDD-1#PBF 3x3 DFN-8 I $3.68 $2.58
    LTC4307IDD-1#TRPBF 3x3 DFN-8 I $2.64
    LTC4307IMS8-1#PBF MS-8 I $3.68 $2.58
    LTC4307IMS8-1#TRPBF MS-8 I $2.64
