LTC3646-1技术文档下载:
LTC3646-1技术文档产品手册下载
LTC3646-1 - 典型应用图例:

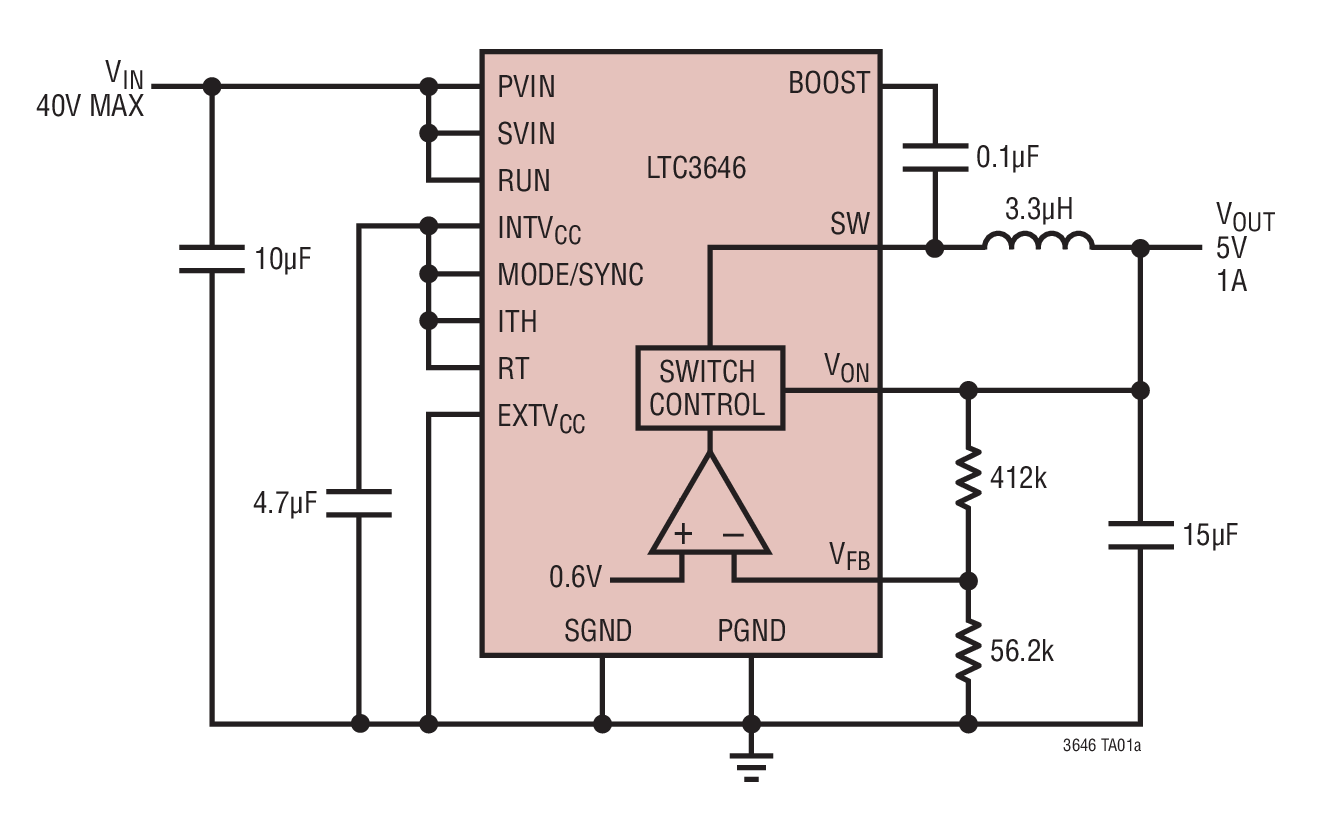

LTC3646-1典型应用图例一

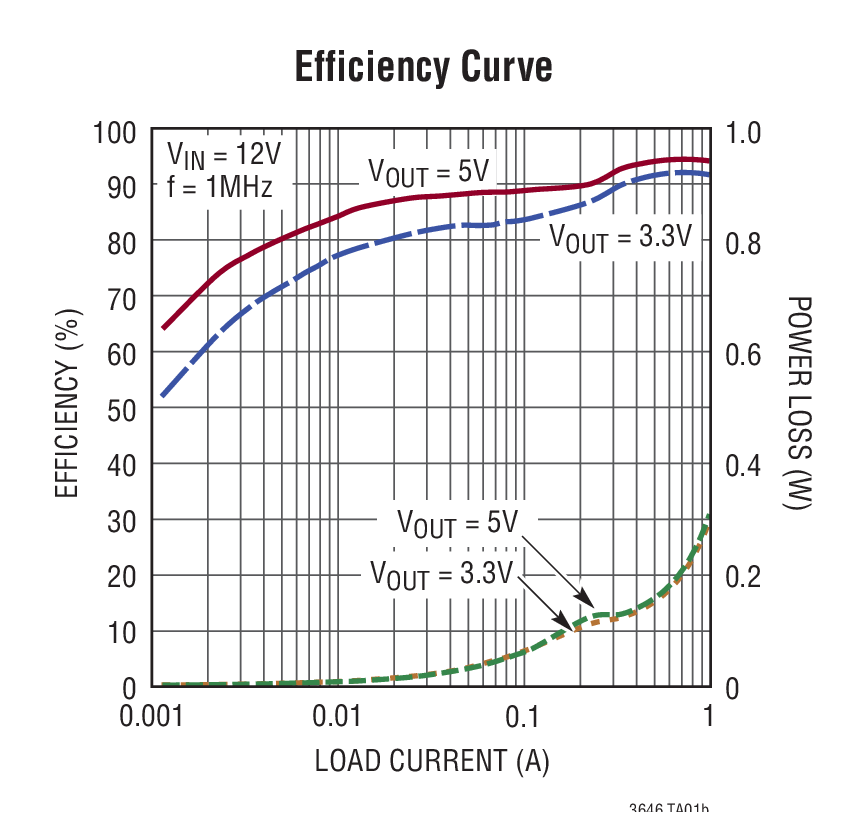

LTC3646-1典型应用图例二
LTC3646-1 - 封装图解:

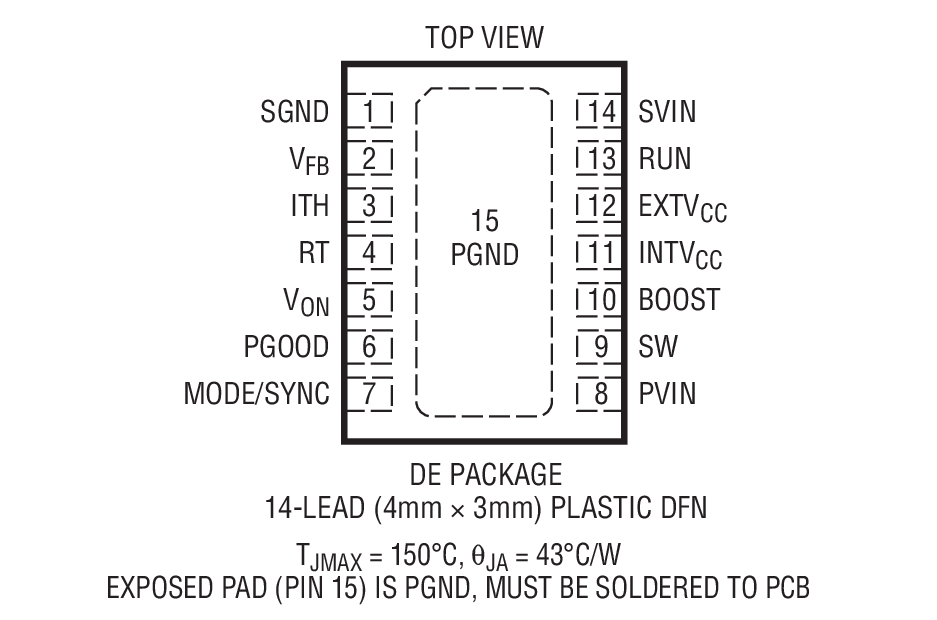

LTC3646-1封装图解一

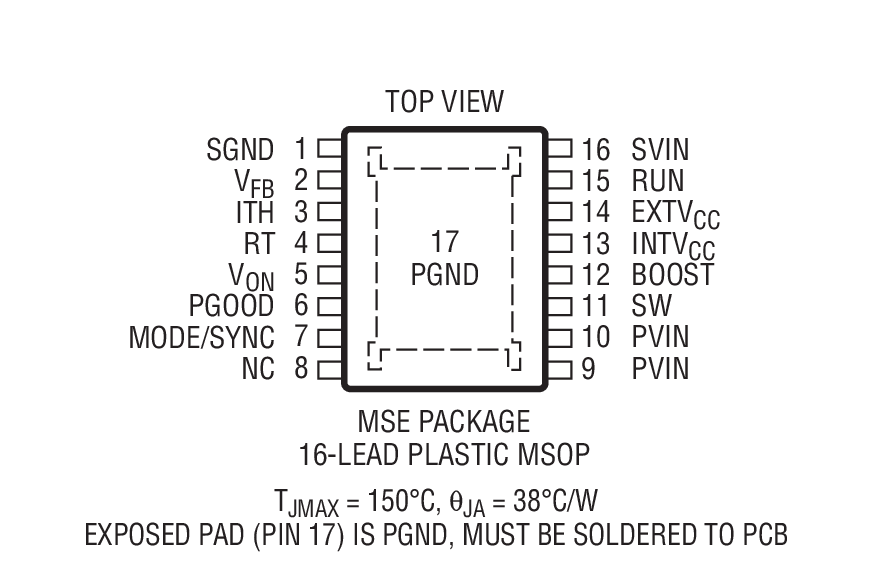

LTC3646-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3646-1介绍
LTC3646-1 - LTC3646-1是 40V、1A、同步降压型稳压器

LTC3646-1是Linear公司的一款内部开关电源降压产品,LTC3646-1是 40V、1A、同步降压型稳压器,本站介绍了LTC3646-1的封装应用图解、特点和优点、功能等,并给出了与LTC3646-1相关的凌力尔特元器件型号供参考。

LTC3646-1 - 40V、1A、同步降压型稳压器

LTC3646 / LTC3646-1 - 40V、1A、同步降压型稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3646 是一款具有内部高端和同步功率 FET 的高效率、降压型 DC/DC 转换器。在突发模式操作中,其于无负载条件下仅吸收 140μA (典型值) 的 DC 电源电流,同时保持了输出电压调节作用。

LTC3646 能够提供高达 1A 的负载电流。而且,其突发模式操作、集成型电源开关与低静态电流的组合可在很宽的负载电流范围内实现高效率。另一方面,该器件也可在强制连续模式中使用以满足对纹波敏感之应用的需要。

LTC3646 具有 4.0V 至 40V 的宽输入范围,而且其获专利的受控导通时间架构及 0.6V 基准电压可实现大的降压比而不会有发生过压的风险。频率可以利用一个编程电阻器设定在 200kHz 至 3.0MHz 之间,或同步至一个外部时钟。

内部软起动、短路保护和额定电压使 LTC3646 成为一款非常适合高电压应用的坚固型器件。

特点
  • 宽输入电压范围:4.0V 至 40V
  • 1A 保证输出电流
  • 高效率:达 95%
  • 宽输出电压范围 LTC3646:2.0V 至 30V LTC3646-1:0.6V 至 15V
  • 准确度达 ±1% 的基准电压
  • 内部或外部补偿
  • 开关频率可调和可同步:200kHz 至 3MHz
  • 可选择的高效率突发模式 (Burst Mode) 操作或强制连续模式
  • 14 引脚 3mm x 4mm DFN 封装或耐热性能增强型 16 引脚 MSOP 封装
  • 应用
  • 负载点电源
  • 中间总线电源
  • 汽车应用
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3646EDE 4x3 DFN-14 E
    LTC3646EDE-1#PBF 4x3 DFN-14 E $4.07 $2.85
    LTC3646EDE-1#TRPBF 4x3 DFN-14 E $2.91
    LTC3646EDE#PBF 4x3 DFN-14 E $4.07 $2.85
    LTC3646EDE#TRPBF 4x3 DFN-14 E $2.91
    LTC3646EMSE-1#PBF MS-16E E $4.07 $2.85
    LTC3646EMSE-1#TRPBF MS-16E E $2.91
    LTC3646EMSE#PBF MS-16E E $4.07 $2.85
    LTC3646EMSE#TRPBF MS-16E E $2.91
    LTC3646HDE-1#PBF 4x3 DFN-14 H $4.84 $3.39
    LTC3646HDE-1#TRPBF 4x3 DFN-14 H $3.45
    LTC3646HDE#PBF 4x3 DFN-14 H $4.84 $3.39
    LTC3646HDE#TRPBF 4x3 DFN-14 H $3.45
    LTC3646HMSE-1#PBF MS-16E H $4.84 $3.39
    LTC3646HMSE-1#TRPBF MS-16E H $3.45
    LTC3646HMSE#PBF MS-16E H $4.84 $3.39
    LTC3646HMSE#TRPBF MS-16E H $3.45
    LTC3646IDE-1#PBF 4x3 DFN-14 I $4.49 $3.14
    LTC3646IDE-1#TRPBF 4x3 DFN-14 I $3.20
    LTC3646IDE#PBF 4x3 DFN-14 I $4.49 $3.14
    LTC3646IDE#TRPBF 4x3 DFN-14 I $3.20
    LTC3646IMSE-1#PBF MS-16E I $4.49 $3.14
    LTC3646IMSE-1#TRPBF MS-16E I $3.20
    LTC3646IMSE#PBF MS-16E I $4.49 $3.14
    LTC3646IMSE#TRPBF MS-16E I $3.20
