LTC3554-1技术文档下载:
LTC3554-1技术文档产品手册下载
LTC3554-1 - 典型应用图例:

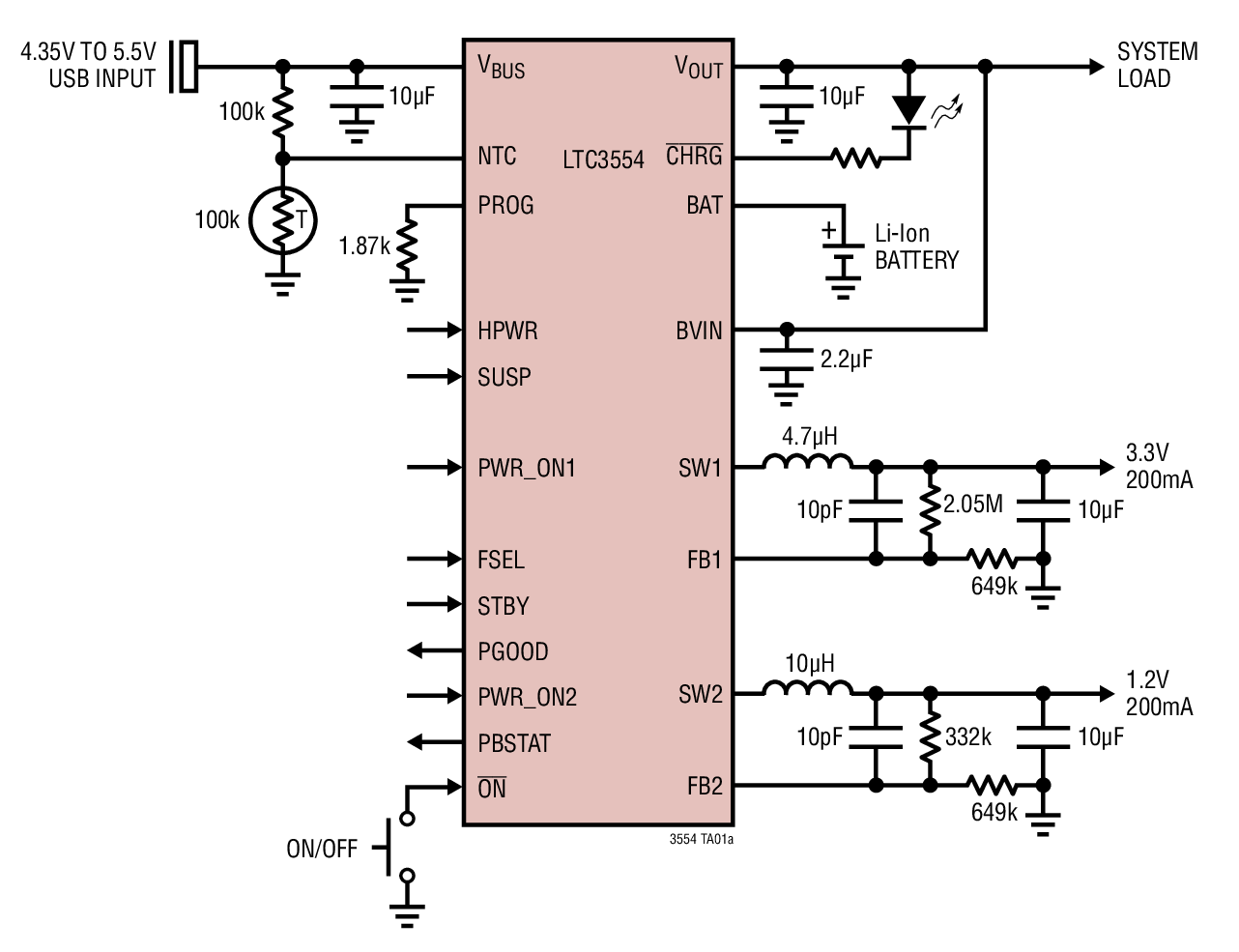

LTC3554-1典型应用图例一

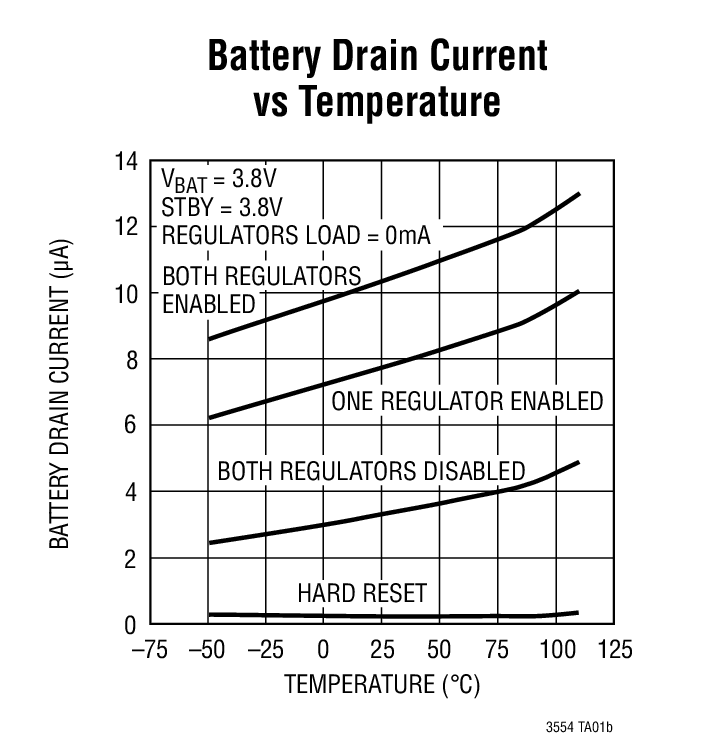

LTC3554-1典型应用图例二
LTC3554-1 - 封装图解:

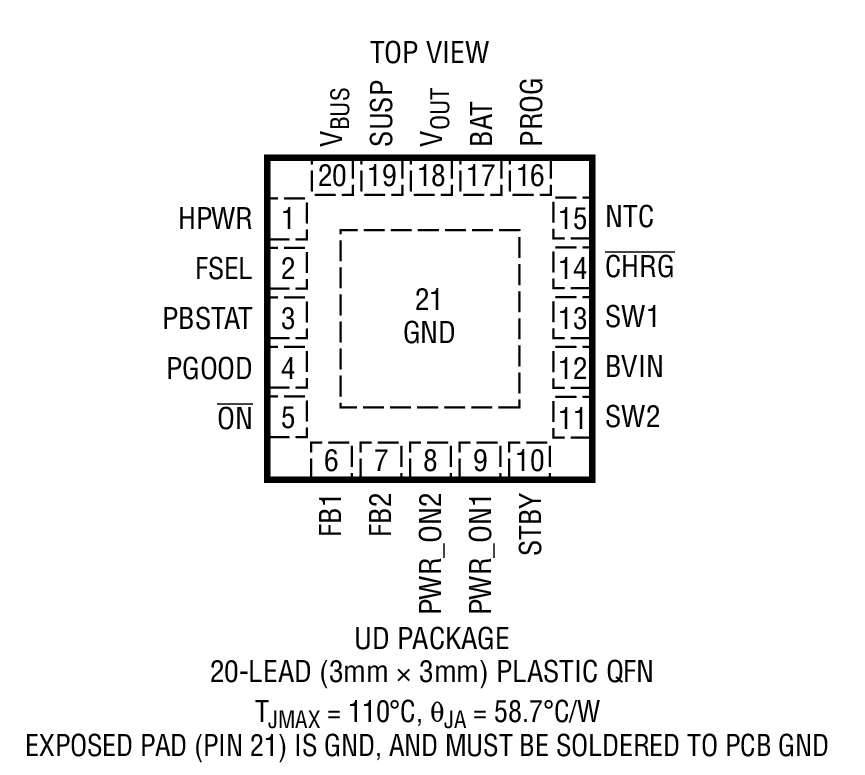

LTC3554-1封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3554-1介绍
LTC3554-1 - LTC3554-1是具锂离子电池充电器和两个降压型稳压器的微功率 USB 电源管理器

LTC3554-1是Linear公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品,LTC3554-1是具锂离子电池充电器和两个降压型稳压器的微功率 USB 电源管理器,本站介绍了LTC3554-1的封装应用图解、特点和优点、功能等,并给出了与LTC3554-1相关的凌力尔特元器件型号供参考。

LTC3554-1 - 具锂离子电池充电器和两个降压型稳压器的微功率 USB 电源管理器

LTC3554 / LTC3554-1 / LTC3554-2 / LTC3554-3 - 具锂离子电池充电器和两个降压型稳压器的微功率 USB 电源管理器 - Linear Technology(凌力尔特)

功能描述

LTC3554 系列是微功率、高集成度电源管理和电池充电器 IC,适合单节锂离子 / 锂聚合物电池应用。它包括一个具自动负载优先级处理功能的电源通路 (PowerPathTM) 管理器、一个电池充电器、一个理想二极管和众多的内部保护功能。LTC3554 专为 USB 应用而设计,其电源管理器自动地把输入电流的最大值限制为 100mA 或 500mA。电池充电电流可自动减小,这样负载电流和充电电流之和就不会超过选定的输入电流限值。

LTC3554 还包括两个同步降压型开关稳压器和一个按钮控制器。在待机模式中,当所有电源均被使能时,从电池吸收的静态电流仅为 10μA。LTC3554 采用 3mm x 3mm x 0.75mm 20 引脚 QFN 封装。

特点
  • 10μA 待机模式静态电流 (所有输出处于接通状态)
  • 可在输入电源之间实现无缝切换:锂离子 / 锂聚合物电池和 USB
  • 240mΩ 内部理想二极管
  • 具可调输出电压的双通道高效率降压型开关稳压器 (200mA IOUT)
  • 具系统复位功能的按钮接通 / 关断控制
  • 复位时间 : 5 秒 (LTC3554 / LTC3554-1), 14 秒 (LTC3554-2 / LTC3554-3)
  • 全功能锂离子 / 锂聚合物电池充电器
  • 可编程充电电流和热限制
  • 可在使用电池电量耗尽的情况下实现即时接通型操作
  • 电池浮置电压: 4.2V (LTC3554 / LTC3554-2 / LTC3554-3), 4.1V (LTC3554-1)
  • 3mm x 3mm x 0.75mm 20 引脚 QFN 封装
  • 应用
  • 基于 USB 的手持式产品
  • 基于锂离子 / 锂聚合物电池的便携式电子设备
  • 健身计算机
  • 低功率医疗设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3554EUD-1#PBF 3x3 QFN-20 E $3.36 $2.35
    LTC3554EUD-1#TRPBF 3x3 QFN-20 E $2.41
    LTC3554EUD-2#PBF 3x3 QFN-20 E $3.36 $2.35
    LTC3554EUD-2#TRPBF 3x3 QFN-20 E $2.41
    LTC3554EUD-3#PBF 3x3 QFN-20 E $3.36 $2.35
    LTC3554EUD-3#TRPBF 3x3 QFN-20 E $2.41
    LTC3554EUD#PBF 3x3 QFN-20 E $3.36 $2.35
    LTC3554EUD#TRPBF 3x3 QFN-20 E $2.41
