当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3426
LTC3426技术文档下载:
LTC3426技术文档产品手册下载
LTC3426 - 典型应用图例:

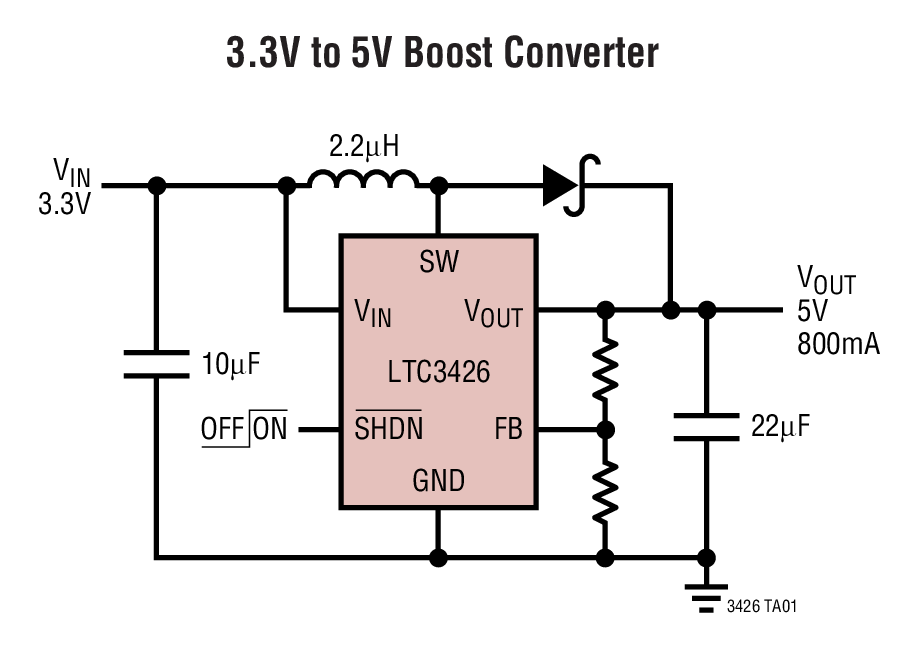

LTC3426典型应用图例一

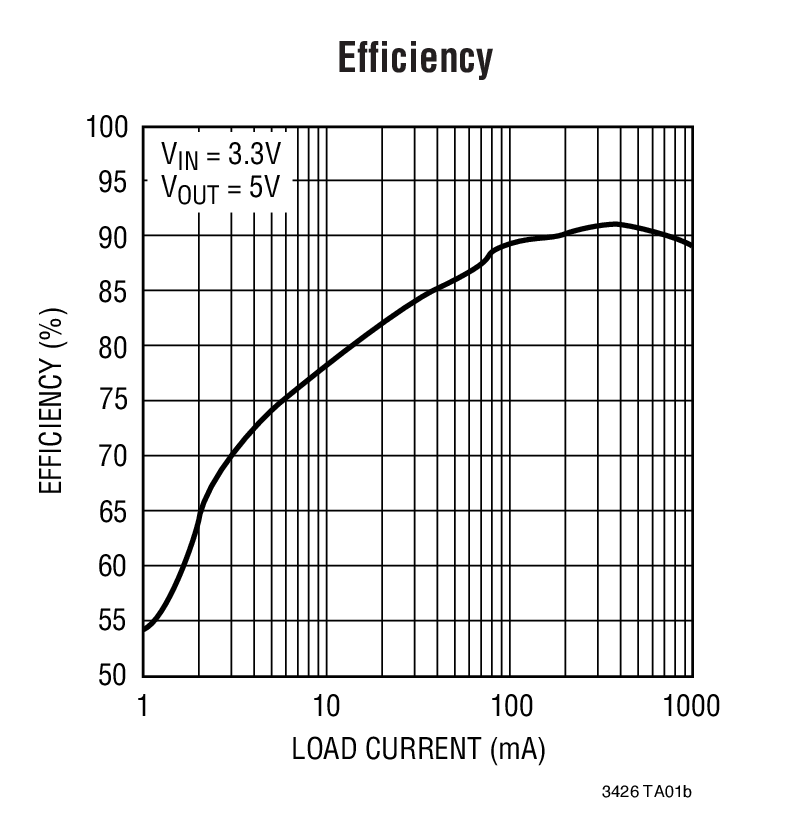

LTC3426典型应用图例二
LTC3426 - 封装图解:

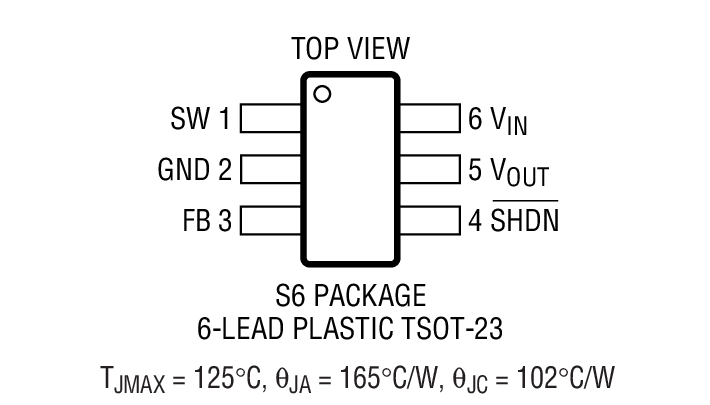

LTC3426封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3426介绍
LTC3426 - LTC3426是采用 SOT-23 封装的 1.2MHz 升压型 DC/DC 转换器

LTC3426是Linear公司的一款内部电源开关产品,LTC3426是采用 SOT-23 封装的 1.2MHz 升压型 DC/DC 转换器,本站介绍了LTC3426的封装应用图解、特点和优点、功能等,并给出了与LTC3426相关的凌力尔特元器件型号供参考。

LTC3426 - 采用 SOT-23 封装的 1.2MHz 升压型 DC/DC 转换器

LTC3426 - 采用 SOT-23 封装的 1.2MHz 升压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

???? LTC3426 升压型开关稳压器可从一个低至 1.6V 的输入电压产生一个高达 5.5V 的输出电压。作为空间受限型应用的理想选择,其开关频率为 1.2MHz,因而允许采用纤巧型、低成本且外形扁平的外部组件。其内部 2A、100mΩ NMOS 开关即使在重负载条件下也能提供高效率,而恒定频率、电流模式架构的运用将产生很低而且可预测的输出噪声,因此易于滤除。

?  抗振铃电路通过在不连续操作模式下对电感器进行阻尼以使 EMI 问题有所缓解,而内部软起动功能则减轻了人们对涌入电流的担心。内部频率补偿是专为适应陶瓷输出电容器而设计的,从而进一步降低了噪声。该器件的停机电流非常低,仅 0.5mA。

?  LTC3426 采用 6 引脚 SOT-23 封装。

特点
  • 内部 2A MOSFET 开关
  • 1.2MHz 开关频率
  • 集成软起动
  • VIN 范围:1.6V 至 4.3V
  • 低 RDS(ON) 开关:在 5V 输出时为 100mΩ
  • 可从一个 3.3V 输入提供 5V/800mA 输出
  • 可从一个 2.5V 输入提供 3.3V/800mA 输出
  • 采用外形小巧、扁平的外部组件
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOT?) 封装
  • 应用
  • 白光 LED 驱动器电源
  • 3.3V 或 5V 本机电源
  • 后备电池
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3426ES6 SOT-23 E $2.14
    LTC3426ES6#PBF SOT-23 E $2.14
    LTC3426ES6#TR SOT-23 E $2.14 $1.81
    LTC3426ES6#TRM SOT-23 E $2.14 $1.83
    LTC3426ES6#TRMPBF SOT-23 E $2.14 $1.83
    LTC3426ES6#TRPBF SOT-23 E $2.14 $1.81
