当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3374
LTC3374技术文档下载:
LTC3374技术文档产品手册下载
LTC3374 - 典型应用图例:

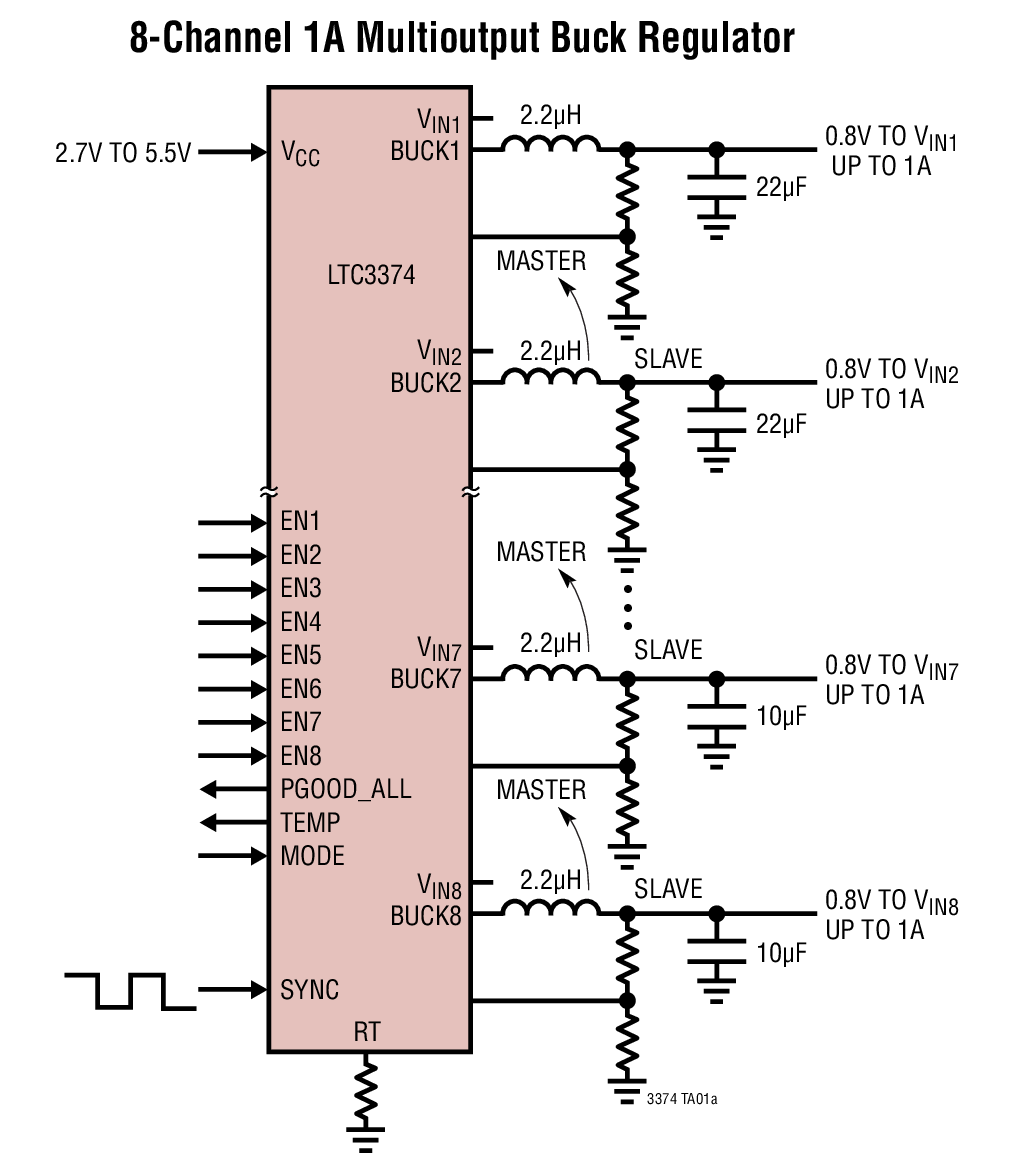

LTC3374典型应用图例一

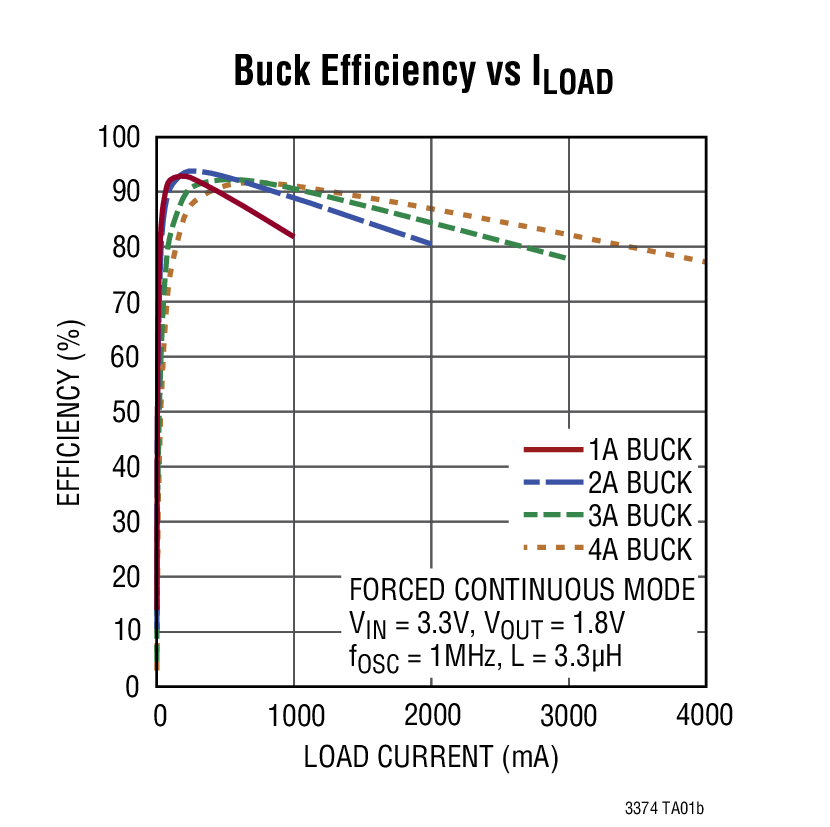

LTC3374典型应用图例二
LTC3374 - 封装图解:

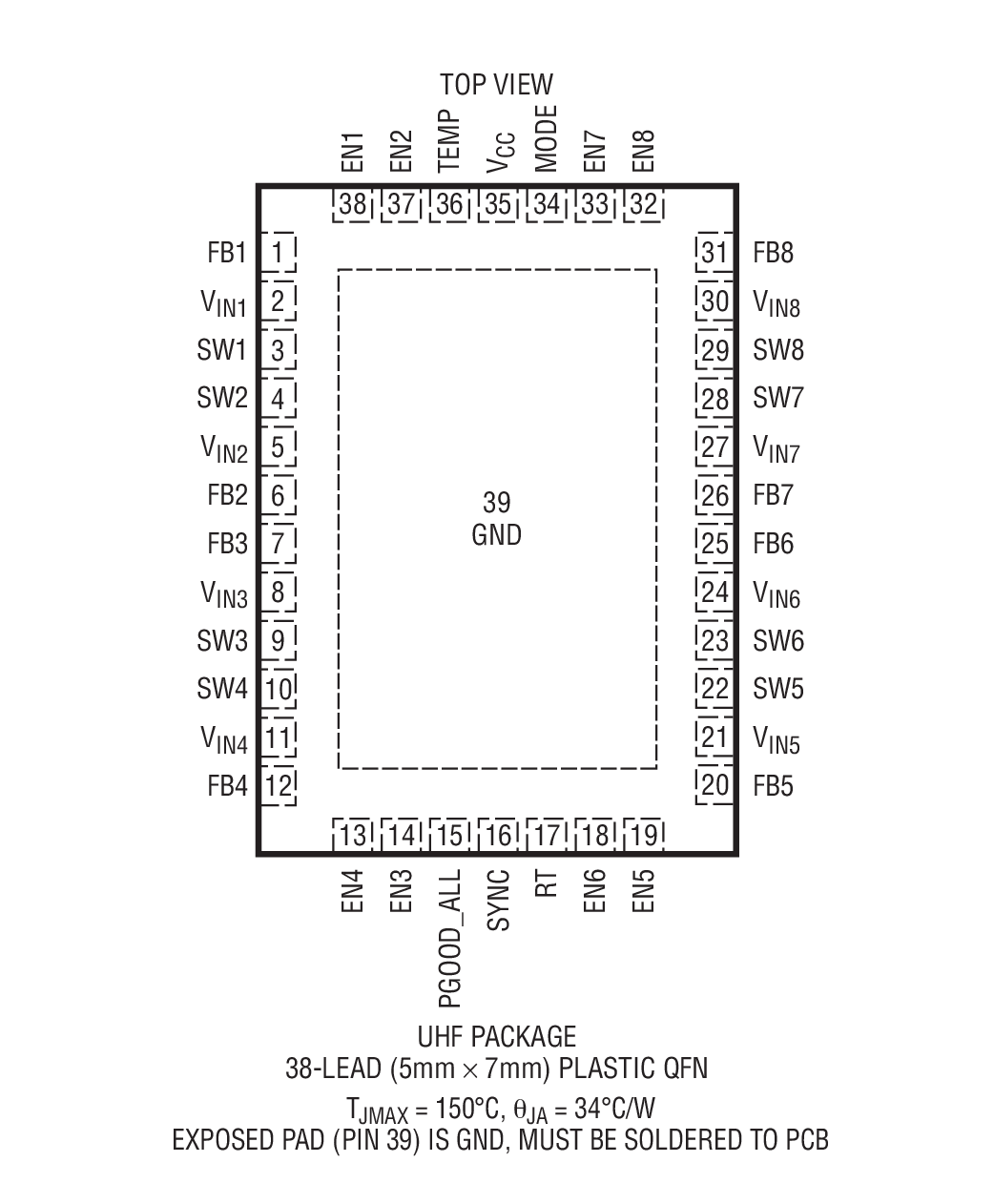

LTC3374封装图解一

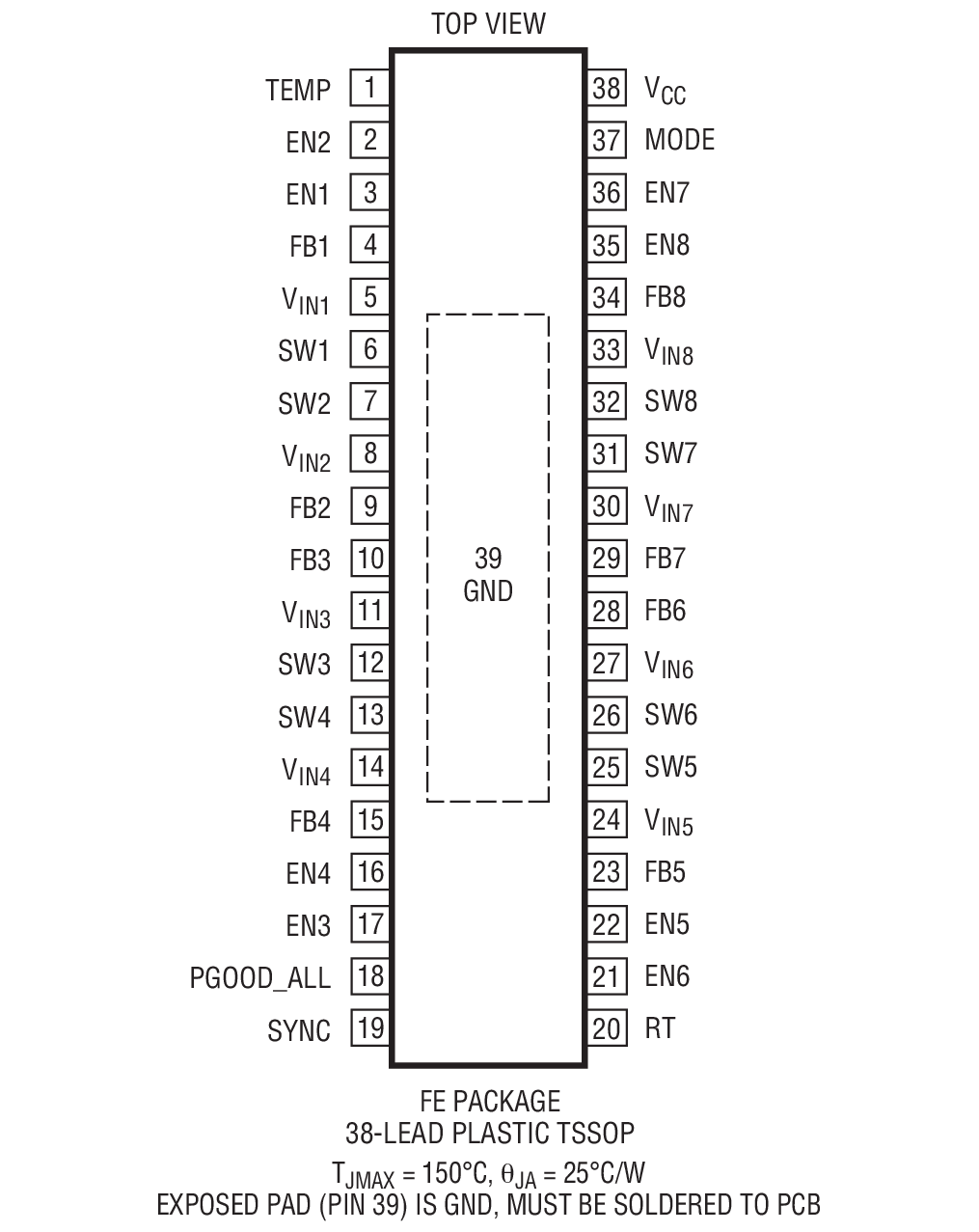

LTC3374封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3374介绍
LTC3374 - LTC3374是8 通道、可并联 1A 降压型 DC/DC 转换器

LTC3374是Linear公司的一款多输出降压产品,LTC3374是8 通道、可并联 1A 降压型 DC/DC 转换器,本站介绍了LTC3374的封装应用图解、特点和优点、功能等,并给出了与LTC3374相关的凌力尔特元器件型号供参考。

LTC3374 - 8 通道、可并联 1A 降压型 DC/DC 转换器

LTC3374 - 8 通道、可并联 1A 降压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LTC3374 是一款高效率、多输出电源 IC。DC/DC 包括 8 个同步降压型转换器 (各提供 1A 输出电流),均由独立的 2.25V 至 5.5V 输入电源来供电。

DC/DC 可以单独使用,也可并联起来使用,以与一个共用电感器一起提供较高的输出电流 (每个输出高达 4A)。公共的降压开关频率可以利用一个外部电阻器进行设置、同步至一个外部振荡器、或设定至一个默认的内部 2MHz 时钟。所有 DC/DC 的工作模式均可通过 MODE 引脚来设置。

为降低输入噪声,降压型转换器以 90° 步进进行调相。精准的使能引脚门限提供了可靠的上电排序。LTC3374 采用紧凑型 38 引脚 5mm x 7mm QFN 封装和 38 引脚 TSSOP 封装。

特点
  • 8 通道独立降压型 DC/DC 转换器
  • 可利用单个电感器对高达 4A 的每个输出电压轨进行主 / 从配置
  • 用于每个 DC/DC 的独立 VIN 电源 (2.25V 至 5.5V)
  • 所有的 DC/DC 都具有 0.8V 至 VIN 的输出范围
  • 用于自主型排序的精准使能引脚门限
  • 1MHz 至 3MHz 可编程 / 可同步振荡器频率 (2MHz 默认值)
  • 芯片温度监视器输出
  • 耐热性能增强型 38 引脚 QFN (5mm x 7mm) 和 TSSOP 封装
  • 应用
  • 通用型多通道电源
  • 工业 / 汽车 / 通信
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3374EFE#PBF TSSOP-38 E $7.10 $4.97
    LTC3374EFE#TRPBF TSSOP-38 E $5.03
    LTC3374EUHF#PBF 5x7 QFN-38 E $6.64 $4.65
    LTC3374EUHF#TRPBF 5x7 QFN-38 E $4.71
    LTC3374HFE TSSOP-38 H $8.51 $5.96
    LTC3374HFE#PBF TSSOP-38 H $8.51 $5.96
    LTC3374HFE#TRPBF TSSOP-38 H $6.02
    LTC3374HUHF 5x7 QFN-38 H $8.00 $5.60
    LTC3374HUHF#PBF 5x7 QFN-38 H $8.00 $5.60
    LTC3374HUHF#TRPBF 5x7 QFN-38 H $5.66
    LTC3374IFE#PBF TSSOP-38 I $8.16 $5.71
    LTC3374IFE#TRPBF TSSOP-38 I $5.77
    LTC3374IUHF#PBF 5x7 QFN-38 I $7.64 $5.35
    LTC3374IUHF#TRPBF 5x7 QFN-38 I $5.41
