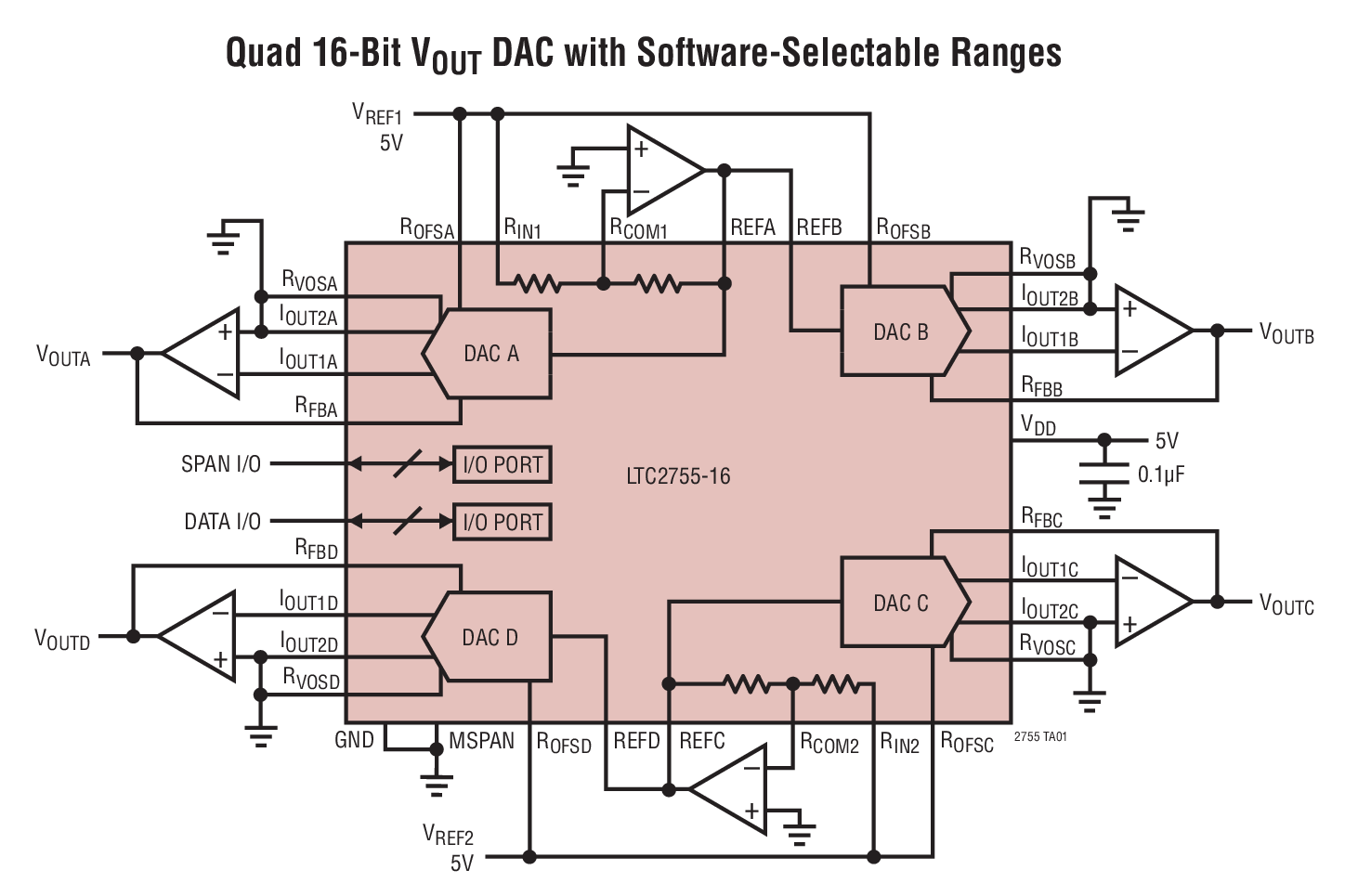

LTC2755-12典型应用图例一

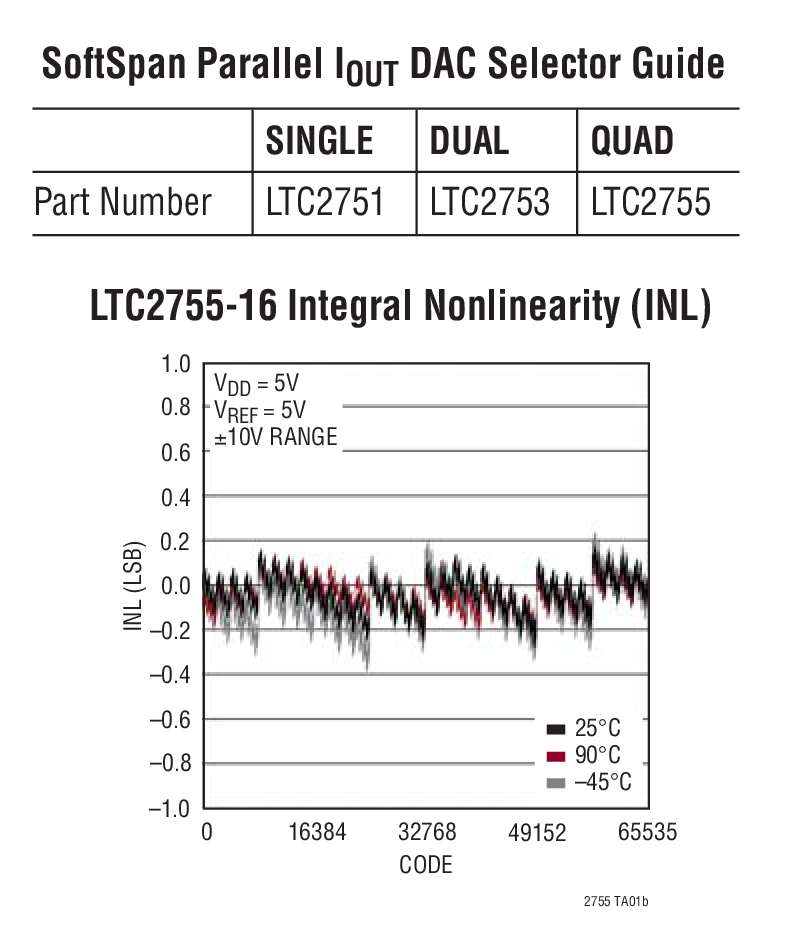

LTC2755-12典型应用图例二
LTC2755-12 - 封装图解:

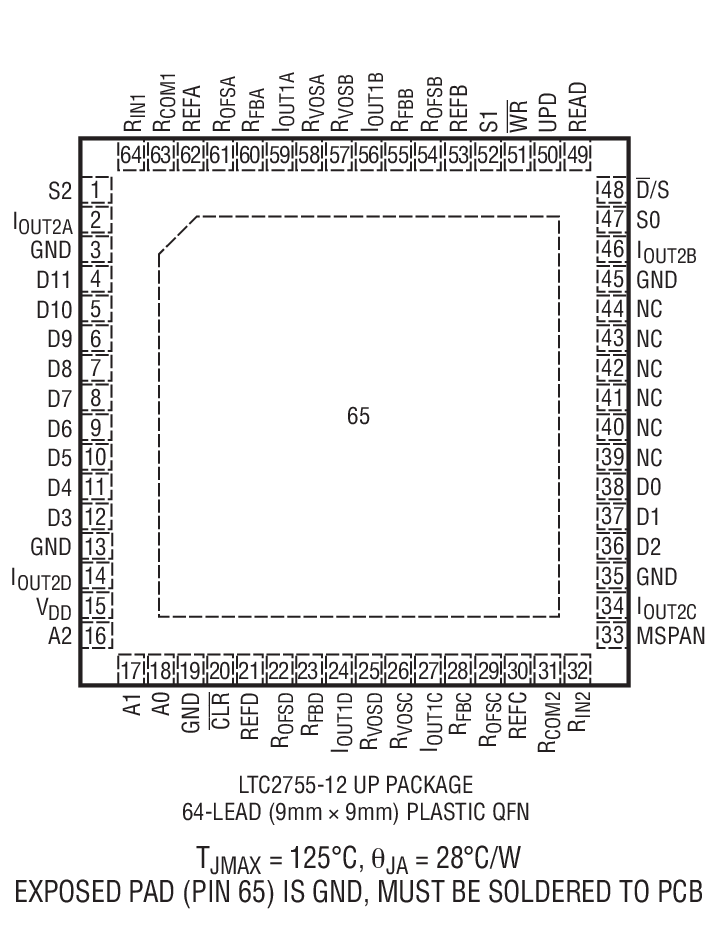

LTC2755-12封装图解一
LTC2755-12封装图解二
LTC2755-12LTC2755-12
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2755-12介绍
LTC2755-12 - LTC2755-12是具并行 I/O 的四通道电流输出 12 位 SoftSpan DAC

LTC2755-12是Linear公司的一款电流输出 DAC产品,LTC2755-12是具并行 I/O 的四通道电流输出 12 位 SoftSpan DAC,本站介绍了LTC2755-12的封装应用图解、特点和优点、功能等,并给出了与LTC2755-12相关的凌力尔特元器件型号供参考。

LTC2755-12 - 具并行 I/O 的四通道电流输出 12 位 SoftSpan DAC

LTC2755-12 - 具并行 I/O 的四通道电流输出 12 位 SoftSpan DAC - Linear Technology(凌力尔特)

功能描述

LTC2755 是一个四通道 12、14 和 16 位乘法并行输入、电流输出 DAC 系列。这些 DAC 采用 2.7V 至 5.5V 单工作电源,并且均在整个温度范围内保证单调性。在未做任何调节的情况下,LTC2755A-16 在整个温度范围内提供了 16 位性能 (±1 LSB INL 和 DNL)。这些 SoftSpanTM DAC 提供了 6 种 (2 种单极和 4 种双极) 可通过并行接口来设置的输出范围,也可通过引脚搭接来在一种输出范围内运作。

LTC2755 DAC 采用了一个双向输入/输出并行接口,从而实现了任何内部寄存器的回读。一个上电复位电路负责在最初加电时把 DAC 输出复位至 0V。CLR 引脚上的一个逻辑低电平将在任何输出范围内把 DAC 异步清至 0V。

这些器件具有商业和工业温度范围规格。

特点
  • 可通过设置或引脚搭接来提供 6 种输出范围: 单极:0V 至 5V,0V 至 10V 双极:±5V、±10V、±2.5V、-2.5V 至 7.5V
  • 最大 16 位 INL 误差:±1 LSB (在整个温度范围内)
  • 低电源电流 (最大值为 1μA)
  • 在整个温度范围内可保证单调
  • 低干扰脉冲:1nV•s
  • 2.7V 至 5.5V 单电源操作
  • 2μs 稳定时间至 ±1 LSB
  • 具所有寄存器回读功能的并行接口
  • 异步 CLR 引脚在任何输出范围内将 DAC 输出清至 0V
  • 上电复位至 0V
  • 64 引脚 9mm x 9mm QFN 封装
  • 应用
  • 高分辨率偏移和增益调节
  • 过程控制和工业自动化
  • 自动测试设备
  • 数据采集系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2755ACUP-16#PBF 9x9 QFN-64 C $29.90 $19.70
    LTC2755ACUP-16#TRPBF 9x9 QFN-64 C $19.76
    LTC2755AIUP-16#PBF 9x9 QFN-64 I $35.88 $23.64
    LTC2755AIUP-16#TRPBF 9x9 QFN-64 I $23.70
    LTC2755BCUP-16#PBF 9x9 QFN-64 C $27.09 $17.85
    LTC2755BCUP-16#TRPBF 9x9 QFN-64 C $17.91
    LTC2755BIUP-16#PBF 9x9 QFN-64 I $32.51 $21.42
    LTC2755BIUP-16#TRPBF 9x9 QFN-64 I $21.48
    LTC2755CUP-12#PBF 9x9 QFN-64 C $13.07 $9.15
    LTC2755CUP-12#TRPBF 9x9 QFN-64 C $9.21
    LTC2755CUP-14#PBF 9x9 QFN-64 C $19.20 $12.65
    LTC2755CUP-14#TRPBF 9x9 QFN-64 C $12.71
    LTC2755IUP-12#PBF 9x9 QFN-64 I $15.69 $10.98
    LTC2755IUP-12#TRPBF 9x9 QFN-64 I $11.04
    LTC2755IUP-14#PBF 9x9 QFN-64 I $23.04 $15.18
    LTC2755IUP-14#TRPBF 9x9 QFN-64 I $15.24
