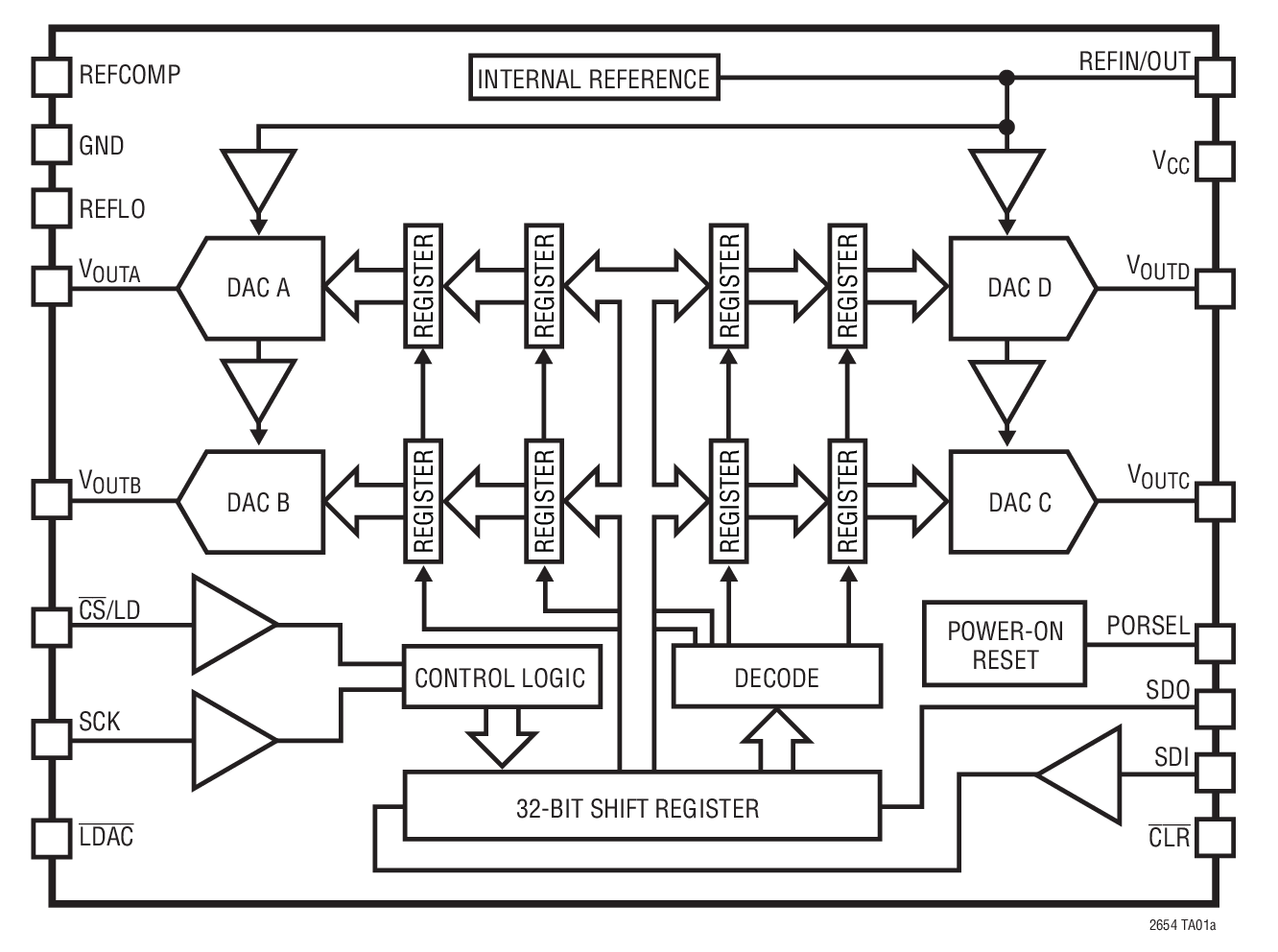

LTC2654B-16典型应用图例一

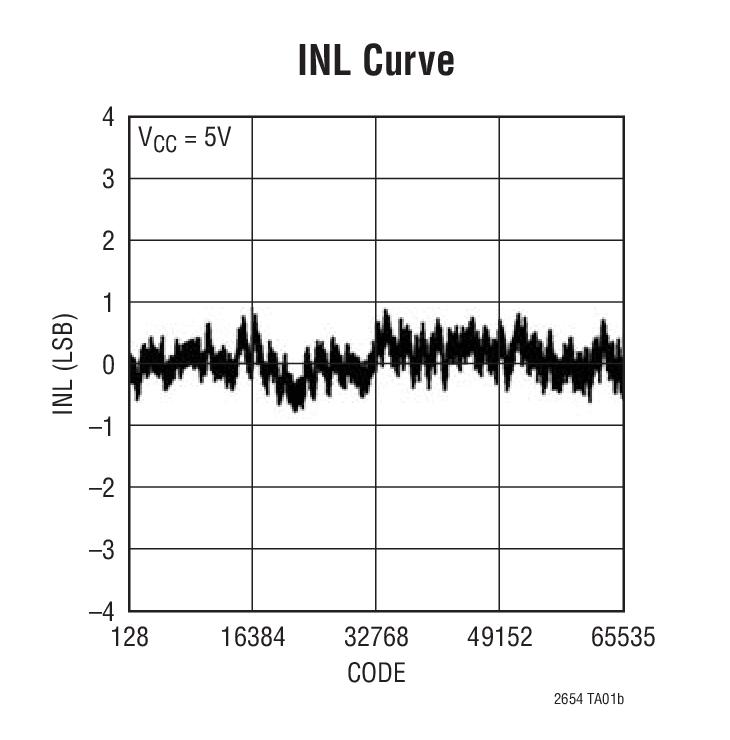

LTC2654B-16典型应用图例二
LTC2654B-16 - 封装图解:

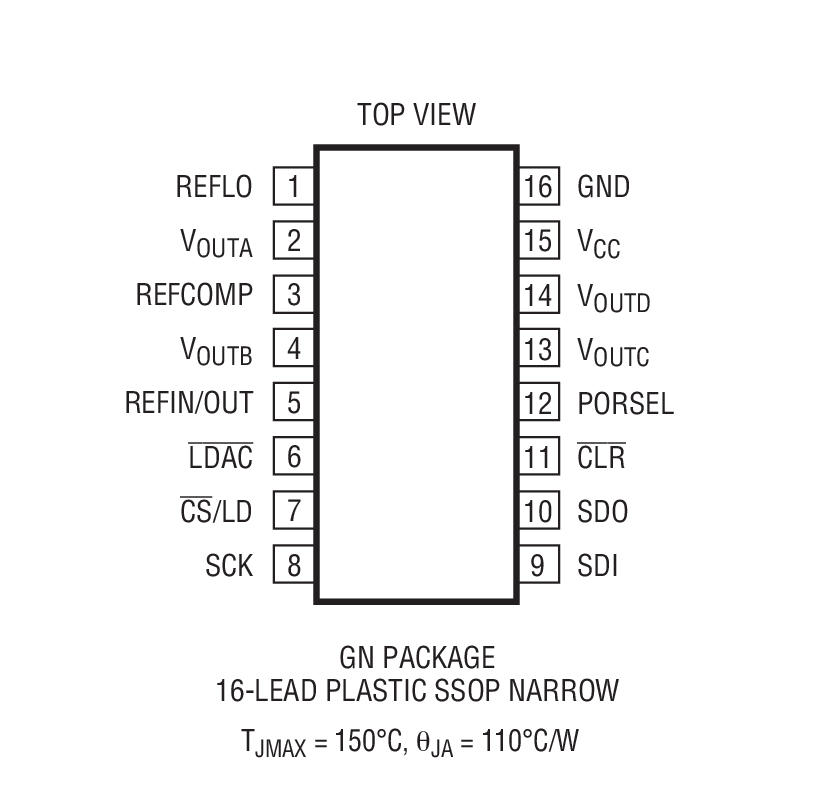

LTC2654B-16封装图解一
LTC2654B-16封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2654B-16介绍
LTC2654B-16 - LTC2654B-16是具10ppm/oC 最大值基准的四通道、12 位、轨至轨 DAC

LTC2654B-16是Linear公司的一款电压输出 DAC产品,LTC2654B-16是具10ppm/oC 最大值基准的四通道、12 位、轨至轨 DAC,本站介绍了LTC2654B-16的封装应用图解、特点和优点、功能等,并给出了与LTC2654B-16相关的凌力尔特元器件型号供参考。

LTC2654B-16 - 具10ppm/oC 最大值基准的四通道、12 位、轨至轨 DAC

LTC2654-12 - 具10ppm/oC 最大值基准的四通道、12 位、轨至轨 DAC - Linear Technology(凌力尔特)

功能描述

LTC2654 是一个 4 通道 16 位 / 12 位轨至轨 DAC 系列,具有集成 10 ppm/ºC最大值基准。这些DAC 具有内置的高性能、轨至轨输出缓冲器,并保证具有单调特性。LTC2654-L 具有一个 2.5V 的全标度输出和集成基准,并采用 2.7V 至 5.5V 的单工作电源。LTC2654-H 具有一个 4.096V 的全标度输出和集成基准,并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作,该外部基准负责将 DAC 全标度输出设定为外部基准电压的两倍。

这些 DAC 通过一个 SPI/MICROWIRETM 兼容型四线式串行接口进行通信,该接口在高达 50MHz 的时钟频率条件下工作。LTC2654 包括一个受控于 PORSEL 引脚的上电复位电路。如果 PORSEL 引脚连接至 GND,则 DAC 被复位至零标度。如果 PORSEL 引脚连接至 VCC,则 DAC 将被复位至中间标度。

特点
  • 精准10ppm/ºC 最大值基准
  • 最大INL误差:±4LSB (在 16 位)
  • ±2mV (最大值) 低偏移误差
  • 在整个温度范围内保证单调
  • 可选择的内部或外部基准
  • 2.7V 至 5.5V 电源范围 (LTC2654-L)
  • 集成基准缓冲器
  • DAC 之间的超低串扰 (<3nV•s)
  • 上电复位至零标度 / 中间标度
  • 异步 DAC 更新引脚
  • 纤巧型 20 引脚 4mm x 4mm QFN 封装和 16 引脚窄体 SSOP 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
  • 汽车
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2654BCGN-H16#PBF SSOP-16 C $11.36 $7.95
    LTC2654BCGN-H16#TRPBF SSOP-16 C $11.42 $8.01
    LTC2654BCGN-L16#PBF SSOP-16 C $11.36 $7.95
    LTC2654BCGN-L16#TRPBF SSOP-16 C $11.42 $8.01
    LTC2654BCUF-H16#PBF 4x4 QFN-20 C $11.36 $7.95
    LTC2654BCUF-H16#TRPBF 4x4 QFN-20 C $11.42 $8.01
    LTC2654BCUF-L16#PBF 4x4 QFN-20 C $11.36 $7.95
    LTC2654BCUF-L16#TRPBF 4x4 QFN-20 C $11.42 $8.01
    LTC2654BIGN-H16#PBF SSOP-16 I $13.07 $9.15
    LTC2654BIGN-H16#TRPBF SSOP-16 I $13.13 $9.21
    LTC2654BIGN-L16#PBF SSOP-16 I $13.07 $9.15
    LTC2654BIGN-L16#TRPBF SSOP-16 I $13.13 $9.21
    LTC2654BIUF-H16#PBF 4x4 QFN-20 I $13.07 $9.15
    LTC2654BIUF-H16#TRPBF 4x4 QFN-20 I $13.13 $9.21
    LTC2654BIUF-L16#PBF 4x4 QFN-20 I $13.07 $9.15
    LTC2654BIUF-L16#TRPBF 4x4 QFN-20 I $13.13 $9.21
    LTC2654CGN-H12#PBF SSOP-16 C $6.86 $4.80
    LTC2654CGN-H12#TRPBF SSOP-16 C $4.86
    LTC2654CGN-L12#PBF SSOP-16 C $6.86 $4.80
    LTC2654CGN-L12#TRPBF SSOP-16 C $4.86
    LTC2654CUF-H12#PBF 4x4 QFN-20 C $6.86 $4.80
    LTC2654CUF-H12#TRPBF 4x4 QFN-20 C $4.86
    LTC2654CUF-L12#PBF 4x4 QFN-20 C $6.86 $4.80
    LTC2654CUF-L12#TRPBF 4x4 QFN-20 C $4.86
    LTC2654IGN-H12#PBF SSOP-16 I $7.89 $5.52
    LTC2654IGN-H12#TRPBF SSOP-16 I $5.58
    LTC2654IGN-L12#PBF SSOP-16 I $7.89 $5.52
    LTC2654IGN-L12#TRPBF SSOP-16 I $5.58
    LTC2654IUF-H12#PBF 4x4 QFN-20 I $7.89 $5.52
    LTC2654IUF-H12#TRPBF 4x4 QFN-20 I $5.58
    LTC2654IUF-L12#PBF 4x4 QFN-20 I $7.89 $5.52
    LTC2654IUF-L12#TRPBF 4x4 QFN-20 I $5.58
