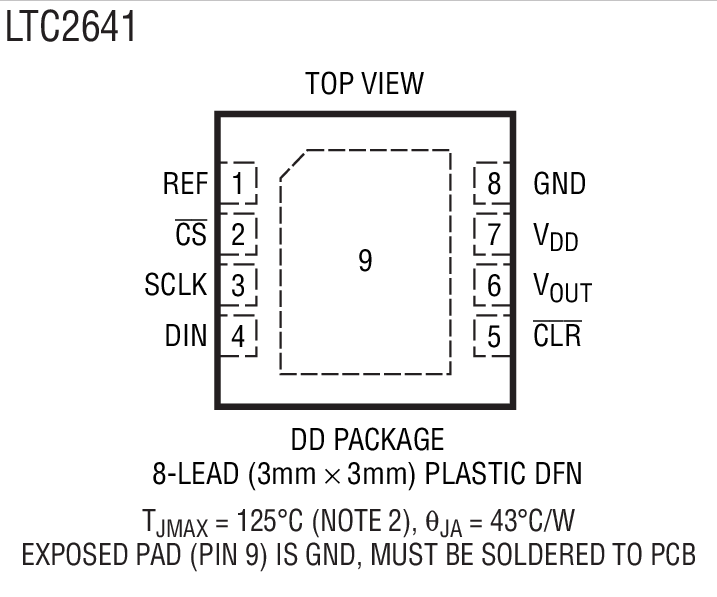

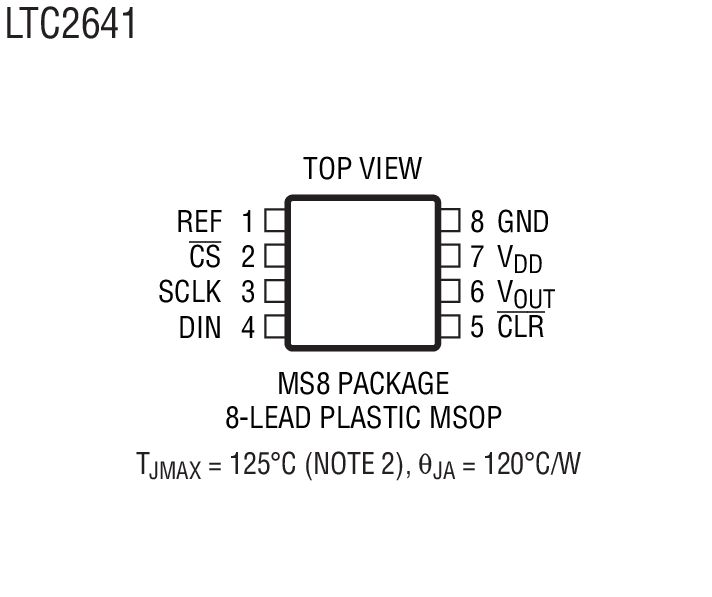

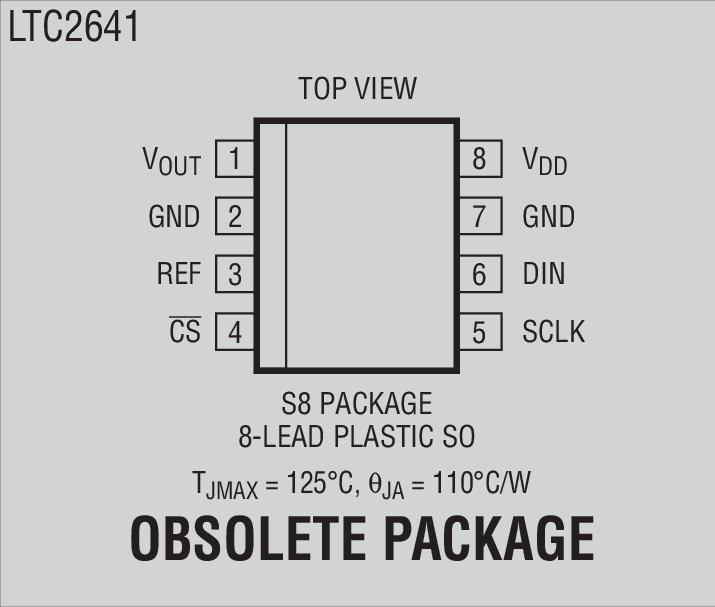

LTC2641-14封装图解
LTC2641-14封装图解一
LTC2641-14封装图解二
LTC2641-14封装图解三
LTC2641-14封装图解四
LTC2641-14封装图解五
LTC2641-14是采用 3mm x 3mm DFN 封装的 16 位 Vout DAC

LTC2641-14 - 采用 3mm x 3mm DFN 封装的 16 位 Vout DAC

LTC2641-16 - 采用 3mm x 3mm DFN 封装的 16 位 Vout DAC - Linear Technology(凌力尔特)

功能描述

LTC2641 / LTC2642 是 16、14 和 12 位无缓冲电压输出 DAC 系列。这些 DAC 采用 2.7V 至 5.5V 单工作电源,并在整个温度范围内保证单调。LTC2641A-16 / LTC2642A-16 在整个温度范围内提供了 16 位性能(±1LSB INL 和 ±1LSB DNL)。无缓冲 DAC 输出产生了 120μA 的低电源电流和 ±1LSB 的低偏移误差。

LTC2641 和 LTC2642 均具有一个 2V 至 VDD 的基准输入范围。VOUT 摆幅为 0V 至 VREF。对于双极操作,LTC2642 包括供一个外部精准运算放大器 (例如:LT1678) 之用的匹配调节电阻器,并在 RFB 上产生一个 ±VREF 输出摆幅。

LTC2641 / LTC2642 采用一个简单的 SPI / MICROWIRE 兼容型三线式串行接口,能够以高达 50MHz 的时钟速率来运行,并可直接与光耦合器相连,以适应那些需要隔离的应用。最初加电时,上电复位电路将 LTC2641 的 DAC 输出清至零标度,并把 LTC2642 的 DAC 输出清至中间标度。CLR 引脚上的一个逻辑低电平将把 DAC 异步清至零标度 (LTC2641) 或中间标度 (LTC2642)。这些 DAC 均具有商业和工业规格范围。

特点
  • 纤巧型 3mm x 3mm 8 引脚 DFN 封装
  • 16 位 INL 误差最大值:在整个温度范围内为 ±1LSB
  • 低电源电流:120μA
  • 在整个温度范围内保证单调
  • 低 0.5nV • sec 干扰脉冲
  • 2.7V 至 5.5V 单电源操作
  • 1μs 的快速稳定时间至 16 位
  • 无缓冲电压输出直接驱动 60k 负载
  • 50MHz SPI / QSPI / MICROWIRE 兼容型串行接口
  • 上电复位将 DAC 输出清至零标度 (LTC2641) 或中间标度 (LTC2642)
  • 直接光耦合器接口的施密特触发器 (Schmitt-Trigger) 输入
  • 异步 CLR 引脚
  • 8 引脚 MSOP 和 3mm x 3mm DFN 封装 (LTC2641)
  • 10 引脚 MSOP 和 3mm x 3mm DFN 封装 (LTC2642)
  • 应用
  • 高分辨率偏移和增益调节
  • 过程控制和工业自动化
  • 自动测试设备
  • 数据采集系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2641ACDD-16#PBF 3x3 DFN-8 C $11.79 $8.25
    LTC2641ACDD-16#TRPBF 3x3 DFN-8 C $8.31
    LTC2641ACMS8-16#PBF MS-8 C $11.79 $8.25
    LTC2641ACMS8-16#TRPBF MS-8 C $8.31
    LTC2641AIDD-16#PBF 3x3 DFN-8 I $14.14 $9.90
    LTC2641AIDD-16#TRPBF 3x3 DFN-8 I $9.96
    LTC2641AIMS8-16#PBF MS-8 I $14.14 $9.90
    LTC2641AIMS8-16#TRPBF MS-8 I $9.96
    LTC2641CDD-12#PBF 3x3 DFN-8 C $4.32 $2.95
    LTC2641CDD-12#TRPBF 3x3 DFN-8 C $3.01
    LTC2641CDD-14#PBF 3x3 DFN-8 C $7.94 $5.42
    LTC2641CDD-14#TRPBF 3x3 DFN-8 C $5.48
    LTC2641CDD-16#PBF 3x3 DFN-8 C $9.15 $6.25
    LTC2641CDD-16#TRPBF 3x3 DFN-8 C $6.31
    LTC2641CMS8-12#PBF MS-8 C $4.32 $2.95
    LTC2641CMS8-12#TRPBF MS-8 C $3.01
    LTC2641CMS8-14#PBF MS-8 C $7.94 $5.42
    LTC2641CMS8-14#TRPBF MS-8 C $5.48
    LTC2641CMS8-16#PBF MS-8 C $9.15 $6.25
    LTC2641CMS8-16#TRPBF MS-8 C $6.31
    LTC2641IDD-12#PBF 3x3 DFN-8 I $5.18 $3.54
    LTC2641IDD-12#TRPBF 3x3 DFN-8 I $3.60
    LTC2641IDD-14#PBF 3x3 DFN-8 I $9.52 $6.50
    LTC2641IDD-14#TRPBF 3x3 DFN-8 I $6.56
    LTC2641IDD-16#PBF 3x3 DFN-8 I $10.98 $7.50
    LTC2641IDD-16#TRPBF 3x3 DFN-8 I $7.56
    LTC2641IMS8-12#PBF MS-8 I $5.18 $3.54
    LTC2641IMS8-12#TRPBF MS-8 I $3.60
    LTC2641IMS8-14#PBF MS-8 I $9.52 $6.50
    LTC2641IMS8-14#TRPBF MS-8 I $6.56
    LTC2641IMS8-16#PBF MS-8 I $10.98 $7.50
    LTC2641IMS8-16#TRPBF MS-8 I $7.56
