LTC2630-10技术文档下载:
LTC2630-10技术文档产品手册下载
LTC2630-10 - 典型应用图例:

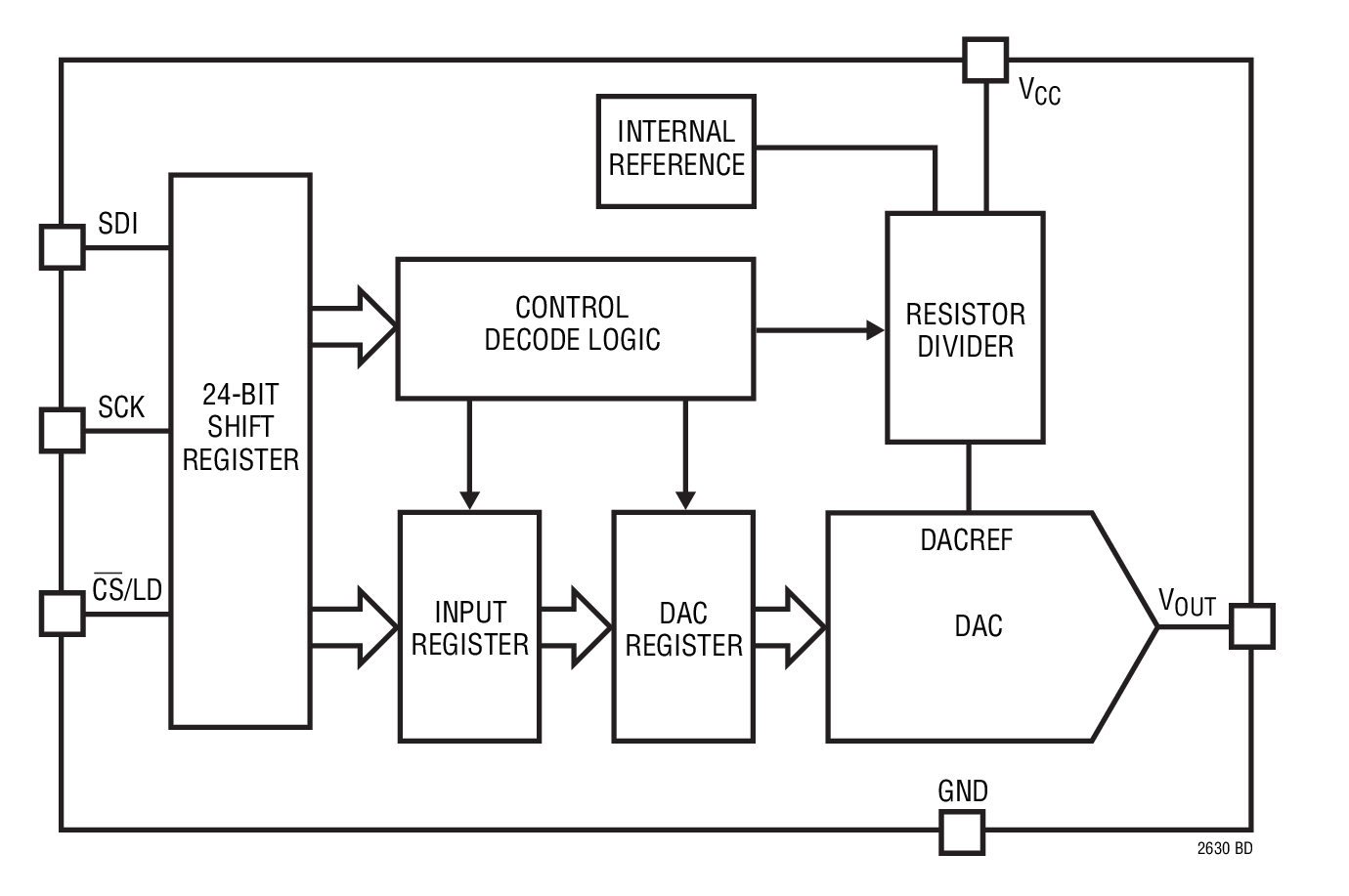

LTC2630-10典型应用图例一

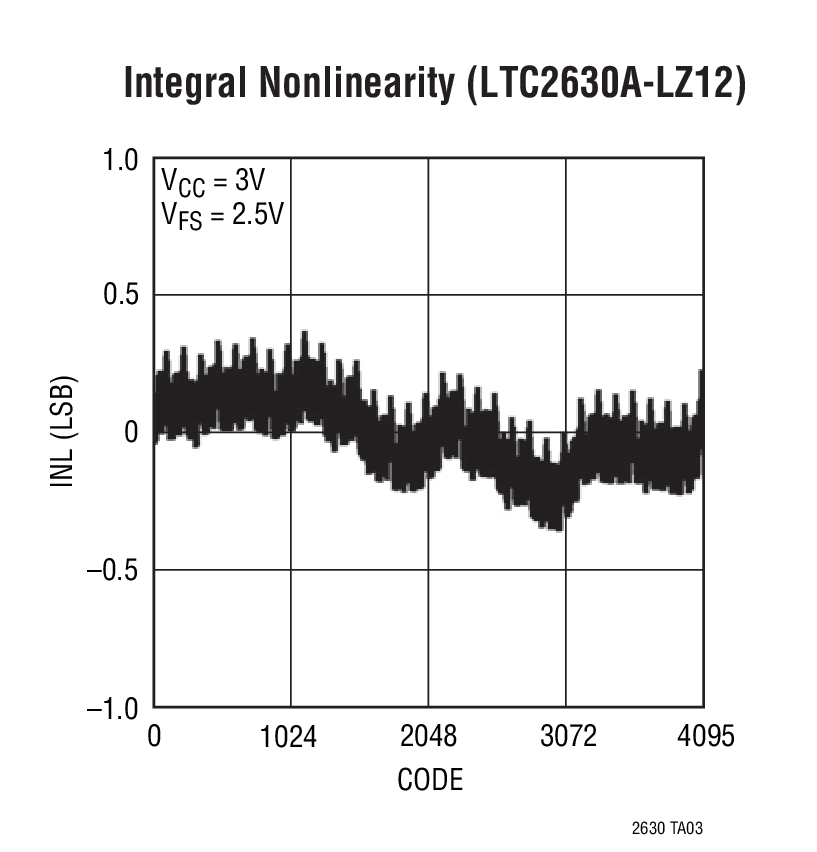

LTC2630-10典型应用图例二
LTC2630-10 - 封装图解:

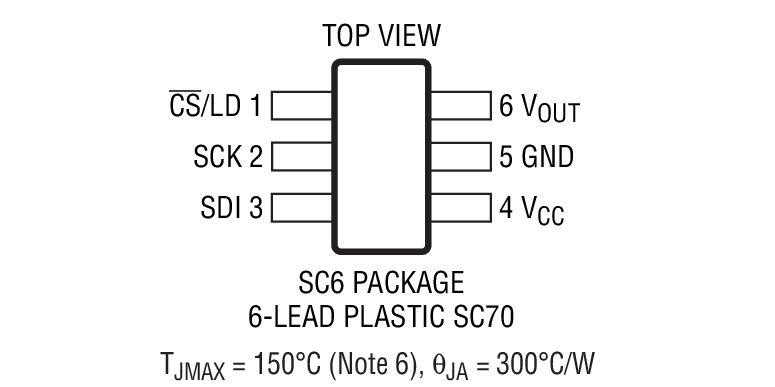

LTC2630-10封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2630-10介绍
LTC2630-10 - LTC2630-10是采用 SC70 封装、具 10ppm/°C 基准的单通道 12 位轨至轨 DAC

LTC2630-10是Linear公司的一款电压输出 DAC产品,LTC2630-10是采用 SC70 封装、具 10ppm/°C 基准的单通道 12 位轨至轨 DAC,本站介绍了LTC2630-10的封装应用图解、特点和优点、功能等,并给出了与LTC2630-10相关的凌力尔特元器件型号供参考。

LTC2630-10 - 采用 SC70 封装、具 10ppm/°C 基准的单通道 12 位轨至轨 DAC

LTC2630-12 - 采用 SC70 封装、具 10ppm/°C 基准的单通道 12 位轨至轨 DAC - Linear Technology(凌力尔特)

功能描述

LTC2630 是一个采用 6 引脚 SC70 封装、具有一个集成、高准确度、低漂移基准的 12 位、10 位和 8 位电压输出 DAC 系列。它内置一个轨至轨输出缓冲器,并被保证具有单调特性。

LTC2630-L 具有 2.5V 的全标度输出,并采用 2.7V 至 5.5V 单工作电源。LTC2630-H 具有 4.096V 的全标度输出,并采用 4.5V 至 5.5V 单工作电源。每个 DAC 还能够工作于把电源用作基准的模式中,该模式将全标度输出设定为电源电压。

这些器件采用一个简单的 SPI/MICROWIRETM 兼容型三线式串行接口,该接口在高达 50MHz 的时钟频率条件下运作。

LTC2630 包括一个上电复位电路。提供了在上电之后复位至零或复位至中间标度的选项。

特点
  • 集成的精准基准 2.5V 全标度 10ppm/°C (LTC2630-L) 4.096V 全标度 10ppm/°C (LTC2630-H)
  • 最大 INL 误差:1LSB (LTC2630A-12)
  • 低噪声:0.7mVp-p,0.1Hz 至 200kHz
  • 在整个温度范围内保证单调特性
  • 可选内部基准或把电源作为基准
  • 2.7V 至 5.5V 电源范围 (LTC2630-L)
  • 低功率操作:180μA (在 3V)
  • 功率降至 1.8μA 最大值 (C 级和 I 级)
  • 上电复位至零或中间标度选项
  • SPI 串行接口
  • 双缓冲数据锁存器
  • 纤巧型 6 引脚 SC70 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 自动测试设备
  • 便携式设备
  • 汽车
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2630ACSC6-HM12#PBF SC-70 C $2.89
    LTC2630ACSC6-HM12#TRMPBF SC-70 C $2.89 $1.98
    LTC2630ACSC6-HM12#TRPBF SC-70 C $1.93
    LTC2630ACSC6-HZ12#PBF SC-70 C $2.89
    LTC2630ACSC6-HZ12#TRMPBF SC-70 C $2.89 $1.98
    LTC2630ACSC6-HZ12#TRPBF SC-70 C $1.93
    LTC2630ACSC6-LM12#PBF SC-70 C $2.89
    LTC2630ACSC6-LM12#TRMPBF SC-70 C $2.89 $1.98
    LTC2630ACSC6-LM12#TRPBF SC-70 C $1.93
    LTC2630ACSC6-LZ12#PBF SC-70 C $2.89
    LTC2630ACSC6-LZ12#TRMPBF SC-70 C $2.89 $1.98
    LTC2630ACSC6-LZ12#TRPBF SC-70 C $1.93
    LTC2630AHSC6-HM12#PBF SC-70 H $3.28
    LTC2630AHSC6-HM12#TRMPBF SC-70 H $3.28 $2.25
    LTC2630AHSC6-HM12#TRPBF SC-70 H $2.20
    LTC2630AHSC6-HZ12#PBF SC-70 H $3.28
    LTC2630AHSC6-HZ12#TRMPBF SC-70 H $3.28 $2.25
    LTC2630AHSC6-HZ12#TRPBF SC-70 H $2.20
    LTC2630AHSC6-LM12#PBF SC-70 H $3.28
    LTC2630AHSC6-LM12#TRMPBF SC-70 H $3.28 $2.25
    LTC2630AHSC6-LM12#TRPBF SC-70 H $2.20
    LTC2630AHSC6-LZ12#PBF SC-70 H $3.28
    LTC2630AHSC6-LZ12#TRMPBF SC-70 H $3.28 $2.25
    LTC2630AHSC6-LZ12#TRPBF SC-70 H $2.20
    LTC2630AISC6-HM12#PBF SC-70 I $3.14
    LTC2630AISC6-HM12#TRMPBF SC-70 I $3.14 $2.15
    LTC2630AISC6-HM12#TRPBF SC-70 I $2.10
    LTC2630AISC6-HZ12#PBF SC-70 I $3.14
    LTC2630AISC6-HZ12#TRMPBF SC-70 I $3.14 $2.15
    LTC2630AISC6-HZ12#TRPBF SC-70 I $2.10
    LTC2630AISC6-LM12#PBF SC-70 I $3.14
    LTC2630AISC6-LM12#TRMPBF SC-70 I $3.14 $2.15
    LTC2630AISC6-LM12#TRPBF SC-70 I $2.10
    LTC2630AISC6-LZ12#PBF SC-70 I $3.14
    LTC2630AISC6-LZ12#TRMPBF SC-70 I $3.14 $2.15
    LTC2630AISC6-LZ12#TRPBF SC-70 I $2.10
    LTC2630CSC6-HM10#PBF SC-70 C $1.88
    LTC2630CSC6-HM10#TRMPBF SC-70 C $1.88 $1.29
    LTC2630CSC6-HM10#TRPBF SC-70 C $1.24
    LTC2630CSC6-HM12#PBF SC-70 C $2.15
    LTC2630CSC6-HM12#TRMPBF SC-70 C $2.15 $1.48
    LTC2630CSC6-HM12#TRPBF SC-70 C $1.43
    LTC2630CSC6-HM8#PBF SC-70 C $1.50
    LTC2630CSC6-HM8#TRMPBF SC-70 C $1.50 $1.03
    LTC2630CSC6-HM8#TRPBF SC-70 C $0.98
    LTC2630CSC6-HZ10#PBF SC-70 C $1.88
    LTC2630CSC6-HZ10#TRMPBF SC-70 C $1.88 $1.29
    LTC2630CSC6-HZ10#TRPBF SC-70 C $1.24
    LTC2630CSC6-HZ12#PBF SC-70 C $2.15
    LTC2630CSC6-HZ12#TRMPBF SC-70 C $2.15 $1.48
    LTC2630CSC6-HZ12#TRPBF SC-70 C $1.43
    LTC2630CSC6-HZ8#PBF SC-70 C $1.50
    LTC2630CSC6-HZ8#TRMPBF SC-70 C $1.50 $1.03
    LTC2630CSC6-HZ8#TRPBF SC-70 C $0.98
    LTC2630CSC6-LM10#PBF SC-70 C $1.88
    LTC2630CSC6-LM10#TRMPBF SC-70 C $1.88 $1.29
    LTC2630CSC6-LM10#TRPBF SC-70 C $1.24
    LTC2630CSC6-LM12#PBF SC-70 C $2.15
    LTC2630CSC6-LM12#TRMPBF SC-70 C $2.15 $1.48
    LTC2630CSC6-LM12#TRPBF SC-70 C $1.43
    LTC2630CSC6-LM8#PBF SC-70 C $1.50
    LTC2630CSC6-LM8#TRMPBF SC-70 C $1.50 $1.03
    LTC2630CSC6-LM8#TRPBF SC-70 C $0.98
    LTC2630CSC6-LZ10#PBF SC-70 C $1.88
    LTC2630CSC6-LZ10#TRMPBF SC-70 C $1.88 $1.29
    LTC2630CSC6-LZ10#TRPBF SC-70 C $1.24
    LTC2630CSC6-LZ12#PBF SC-70 C $2.15
    LTC2630CSC6-LZ12#TRMPBF SC-70 C $2.15 $1.48
    LTC2630CSC6-LZ12#TRPBF SC-70 C $1.43
    LTC2630CSC6-LZ8#PBF SC-70 C $1.50
    LTC2630CSC6-LZ8#TRMPBF SC-70 C $1.50 $1.03
    LTC2630CSC6-LZ8#TRPBF SC-70 C $0.98
    LTC2630HSC6-HM10#PBF SC-70 H $2.15
    LTC2630HSC6-HM10#TRMPBF SC-70 H $2.15 $1.48
    LTC2630HSC6-HM10#TRPBF SC-70 H $1.43
    LTC2630HSC6-HM12#PBF SC-70 H $2.46
    LTC2630HSC6-HM12#TRMPBF SC-70 H $2.46 $1.69
    LTC2630HSC6-HM12#TRPBF SC-70 H $1.64
    LTC2630HSC6-HM8#PBF SC-70 H $1.82
    LTC2630HSC6-HM8#TRMPBF SC-70 H $1.82 $1.25
    LTC2630HSC6-HM8#TRPBF SC-70 H $1.20
    LTC2630HSC6-HZ10#PBF SC-70 H $2.15
    LTC2630HSC6-HZ10#TRMPBF SC-70 H $2.15 $1.48
    LTC2630HSC6-HZ10#TRPBF SC-70 H $1.43
    LTC2630HSC6-HZ12#PBF SC-70 H $2.46
    LTC2630HSC6-HZ12#TRMPBF SC-70 H $2.46 $1.69
    LTC2630HSC6-HZ12#TRPBF SC-70 H $1.64
    LTC2630HSC6-HZ8#PBF SC-70 H $1.82
    LTC2630HSC6-HZ8#TRMPBF SC-70 H $1.82 $1.25
    LTC2630HSC6-HZ8#TRPBF SC-70 H $1.20
    LTC2630HSC6-LM10#PBF SC-70 H $2.15
    LTC2630HSC6-LM10#TRMPBF SC-70 H $2.15 $1.48
    LTC2630HSC6-LM10#TRPBF SC-70 H $1.43
    LTC2630HSC6-LM12#PBF SC-70 H $2.46
    LTC2630HSC6-LM12#TRMPBF SC-70 H $2.46 $1.69
    LTC2630HSC6-LM12#TRPBF SC-70 H $1.64
    LTC2630HSC6-LM8#PBF SC-70 H $1.82
    LTC2630HSC6-LM8#TRMPBF SC-70 H $1.82 $1.25
    LTC2630HSC6-LM8#TRPBF SC-70 H $1.20
    LTC2630HSC6-LZ10#PBF SC-70 H $2.15
    LTC2630HSC6-LZ10#TRMPBF SC-70 H $2.15 $1.48
    LTC2630HSC6-LZ10#TRPBF SC-70 H $1.43
    LTC2630HSC6-LZ12#PBF SC-70 H $2.46
    LTC2630HSC6-LZ12#TRMPBF SC-70 H $2.46 $1.69
    LTC2630HSC6-LZ12#TRPBF SC-70 H $1.64
    LTC2630HSC6-LZ8#PBF SC-70 H $1.82
    LTC2630HSC6-LZ8#TRMPBF SC-70 H $1.82 $1.25
    LTC2630HSC6-LZ8#TRPBF SC-70 H $1.20
    LTC2630ISC6-HM10#PBF SC-70 I $2.05
    LTC2630ISC6-HM10#TRMPBF SC-70 I $2.05 $1.41
    LTC2630ISC6-HM10#TRPBF SC-70 I $1.36
    LTC2630ISC6-HM12#PBF SC-70 I $2.34
    LTC2630ISC6-HM12#TRMPBF SC-70 I $2.34 $1.61
    LTC2630ISC6-HM12#TRPBF SC-70 I $1.56
    LTC2630ISC6-HM8#PBF SC-70 I $1.67
    LTC2630ISC6-HM8#TRMPBF SC-70 I $1.67 $1.15
    LTC2630ISC6-HM8#TRPBF SC-70 I $1.10
    LTC2630ISC6-HZ10#PBF SC-70 I $2.05
    LTC2630ISC6-HZ10#TRMPBF SC-70 I $2.05 $1.41
    LTC2630ISC6-HZ10#TRPBF SC-70 I $1.36
    LTC2630ISC6-HZ12#PBF SC-70 I $2.34
    LTC2630ISC6-HZ12#TRMPBF SC-70 I $2.34 $1.61
    LTC2630ISC6-HZ12#TRPBF SC-70 I $1.56
    LTC2630ISC6-HZ8#PBF SC-70 I $1.67
    LTC2630ISC6-HZ8#TRMPBF SC-70 I $1.67 $1.15
    LTC2630ISC6-HZ8#TRPBF SC-70 I $1.10
    LTC2630ISC6-LM10#PBF SC-70 I $2.05
    LTC2630ISC6-LM10#TRMPBF SC-70 I $2.05 $1.41
    LTC2630ISC6-LM10#TRPBF SC-70 I $1.36
    LTC2630ISC6-LM12#PBF SC-70 I $2.34
    LTC2630ISC6-LM12#TRMPBF SC-70 I $2.34 $1.61
    LTC2630ISC6-LM12#TRPBF SC-70 I $1.56
    LTC2630ISC6-LM8#PBF SC-70 I $1.67
    LTC2630ISC6-LM8#TRMPBF SC-70 I $1.67 $1.15
    LTC2630ISC6-LM8#TRPBF SC-70 I $1.10
    LTC2630ISC6-LZ10#PBF SC-70 I $2.05
    LTC2630ISC6-LZ10#TRMPBF SC-70 I $2.05 $1.41
    LTC2630ISC6-LZ10#TRPBF SC-70 I $1.36
    LTC2630ISC6-LZ12#PBF SC-70 I $2.34
    LTC2630ISC6-LZ12#TRMPBF SC-70 I $2.34 $1.61
    LTC2630ISC6-LZ12#TRPBF SC-70 I $1.56
    LTC2630ISC6-LZ8#PBF SC-70 I $1.67
    LTC2630ISC6-LZ8#TRMPBF SC-70 I $1.67 $1.15
    LTC2630ISC6-LZ8#TRPBF SC-70 I $1.10
