当前位置:Linear公司 > > 凌力尔特芯片 >> LTC2621
LTC2621技术文档下载:
LTC2621技术文档产品手册下载
LTC2621 - 典型应用图例:

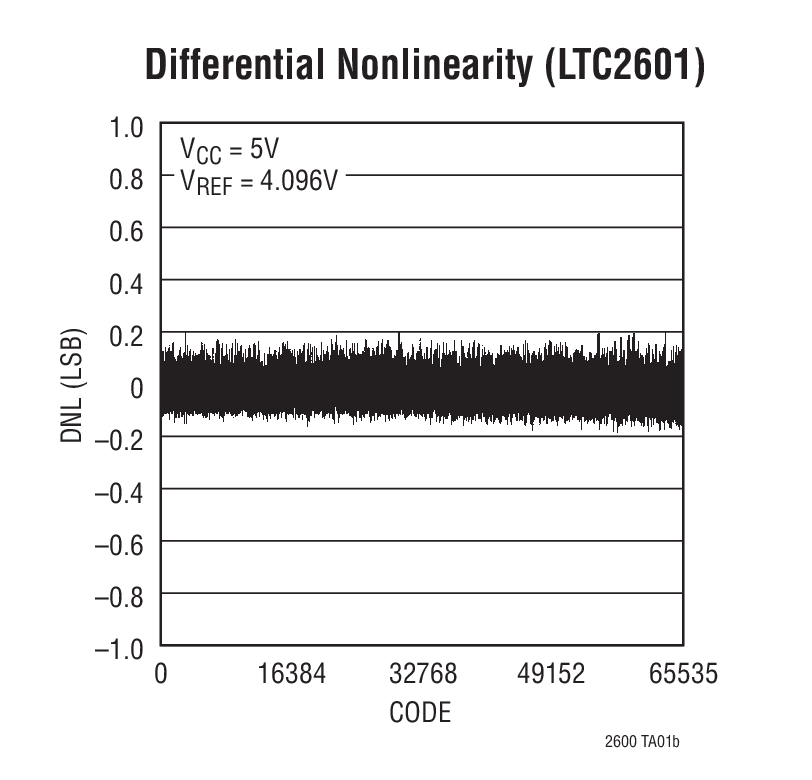

LTC2621典型应用图例一

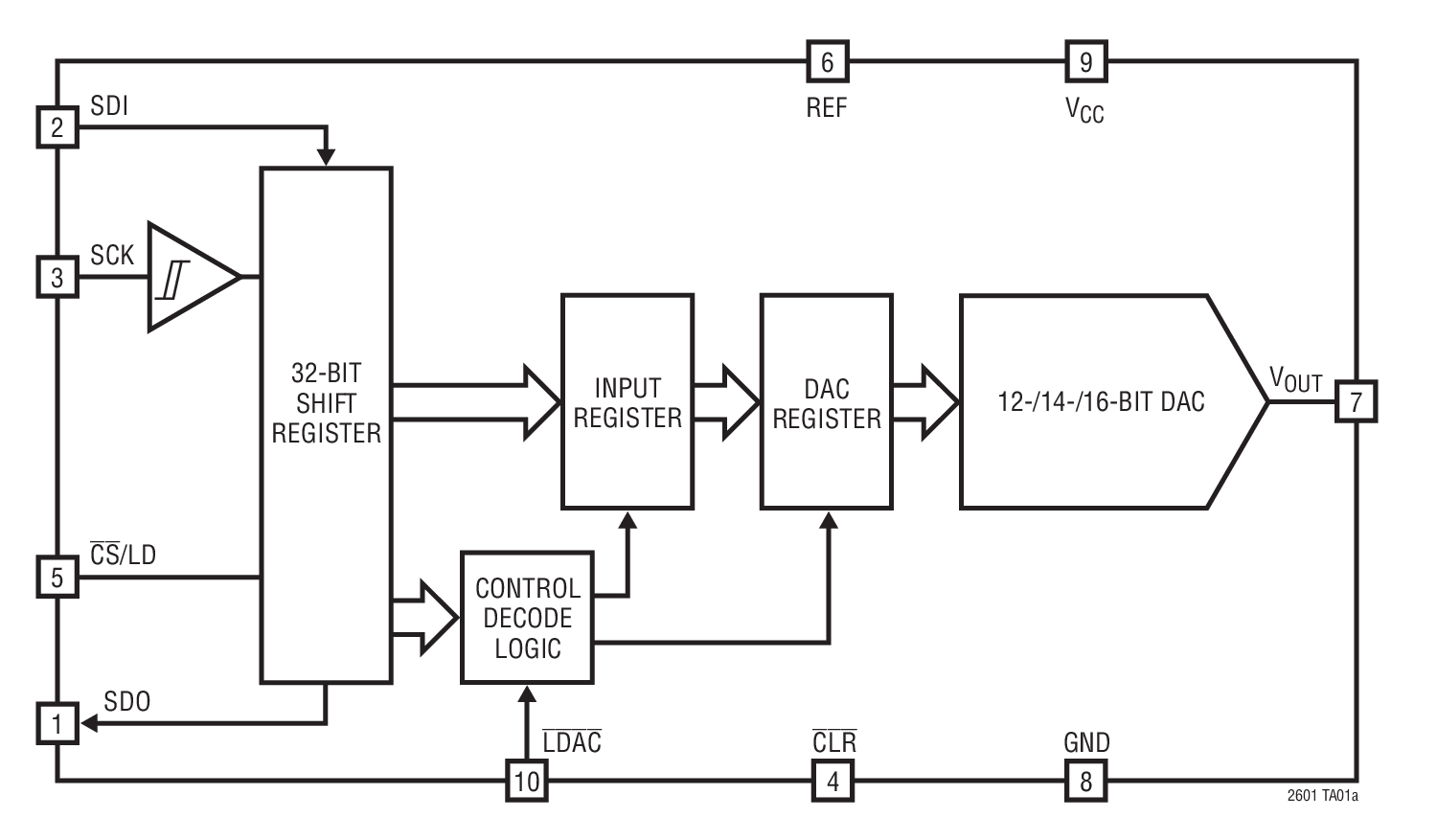

LTC2621典型应用图例二
LTC2621 - 封装图解:

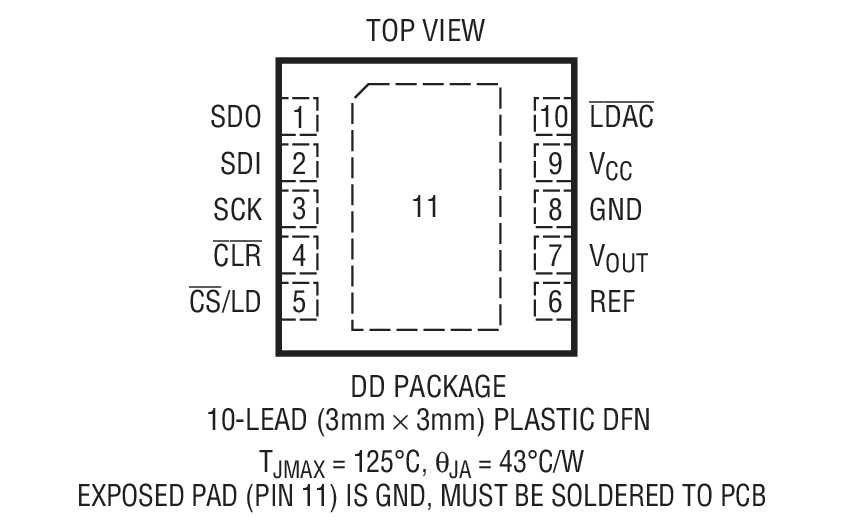

LTC2621封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2621介绍
LTC2621 - LTC2621是10 引脚 DFN 封装的 12 位轨至轨 DAC

LTC2621是Linear公司的一款电压输出 DAC产品,LTC2621是10 引脚 DFN 封装的 12 位轨至轨 DAC,本站介绍了LTC2621的封装应用图解、特点和优点、功能等,并给出了与LTC2621相关的凌力尔特元器件型号供参考。

LTC2621 - 10 引脚 DFN 封装的 12 位轨至轨 DAC

LTC2621 - 10 引脚 DFN 封装的 12 位轨至轨 DAC - Linear Technology(凌力尔特)

功能描述

LTC2601/LTC2611/LTC2621 是采用 10 引脚 DFN 封装的单通道 16、14 和 12 位、2.5V 至 5.5V 的 轨至轨电压输出 DAC。它们内置高性能输出缓冲器,并保证具有单调特性。

这些器件建立了 16 位和 14 位 DAC 的新型电路板密度标准,以及单电源输入、电压输出 DAC 的输出驱动和负载调节的性能标准。

这些器件采用了一个简单的 SPI/MICROWIRE 兼容型三线式串行接口,该接口可在高达 50MHz 的时钟频率条件下工作。它们具有菊链操作能力、硬件 CLR 和异步 DAC 更新 (LDAC) 引脚。

LTC2601/LTC2611/LTC2621 采用了一个上电复位电路。在上电期间,电压输出上升至零标度以上不足 10mV,直到出现一个有效写操作和更新操作为止。该上电复位电路把 LTC2601-1/LTC2611-1/ LTC2621-1 复位至中间标度。电压输出维持在中间标度上,直到出现一个有效写操作和更新操作为止。

特点
  • 尺寸最小的的引脚兼容型单通道 DAC: LTC2601:16 位 LTC2611:14 位 LTC2621:12 位
  • 在整个工作温度范围内保证单调特性
  • 2.5V 至 5.5V 的宽电源电压范围
  • 低功耗操作:300µA/3V
  • 消耗电流最低可至 1µA (最大值)
  • 高轨至轨输出驱动电流 (±15mA,最小值)
  • 双缓冲数据锁存器
  • 异步 DAC 更新引脚
  • LTC2601-1/LTC2611-1/LTC2621-1:上电复位至中间标度
  • 纤巧型 (3mm x 3mm) 10 引脚 DFN 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2621CDD 3x3 DFN-10 C $2.60 $1.95
    LTC2621CDD-1 3x3 DFN-10 C $2.60 $1.95
    LTC2621CDD-1#PBF 3x3 DFN-10 C $2.60 $1.95
    LTC2621CDD-1#TR 3x3 DFN-10 C $2.01
    LTC2621CDD-1#TRPBF 3x3 DFN-10 C $2.01
    LTC2621CDD#PBF 3x3 DFN-10 C $2.60 $1.95
    LTC2621CDD#TR 3x3 DFN-10 C $2.01
    LTC2621CDD#TRPBF 3x3 DFN-10 C $2.01
    LTC2621IDD 3x3 DFN-10 I $3.00 $2.25
    LTC2621IDD-1 3x3 DFN-10 I $3.00 $2.25
    LTC2621IDD-1#PBF 3x3 DFN-10 I $3.00 $2.25
    LTC2621IDD-1#TR 3x3 DFN-10 I $2.31
    LTC2621IDD-1#TRPBF 3x3 DFN-10 I $2.31
    LTC2621IDD#PBF 3x3 DFN-10 I $3.00 $2.25
    LTC2621IDD#TR 3x3 DFN-10 I $2.31
    LTC2621IDD#TRPBF 3x3 DFN-10 I $2.31
