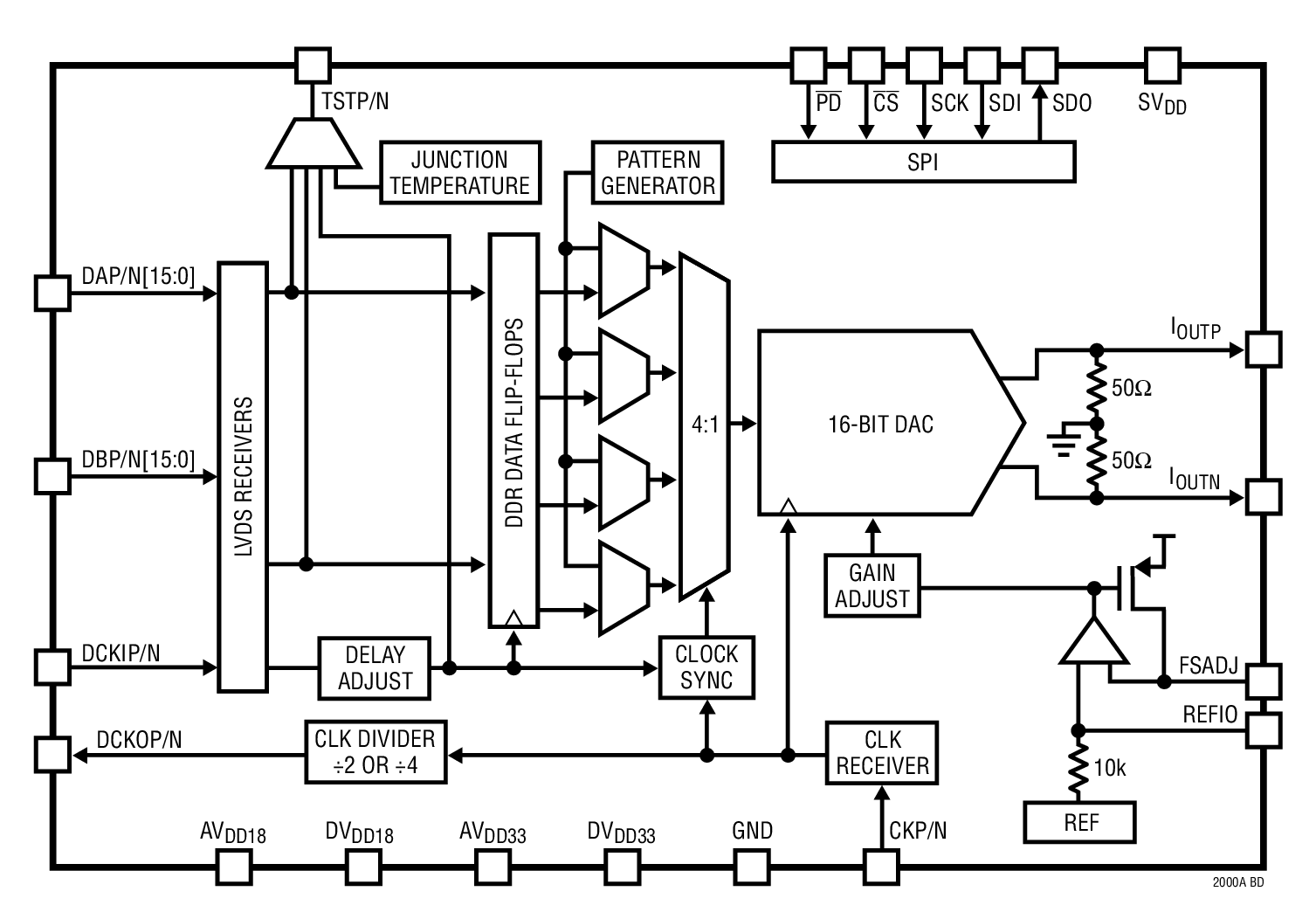

LTC2000A-11典型应用图例一

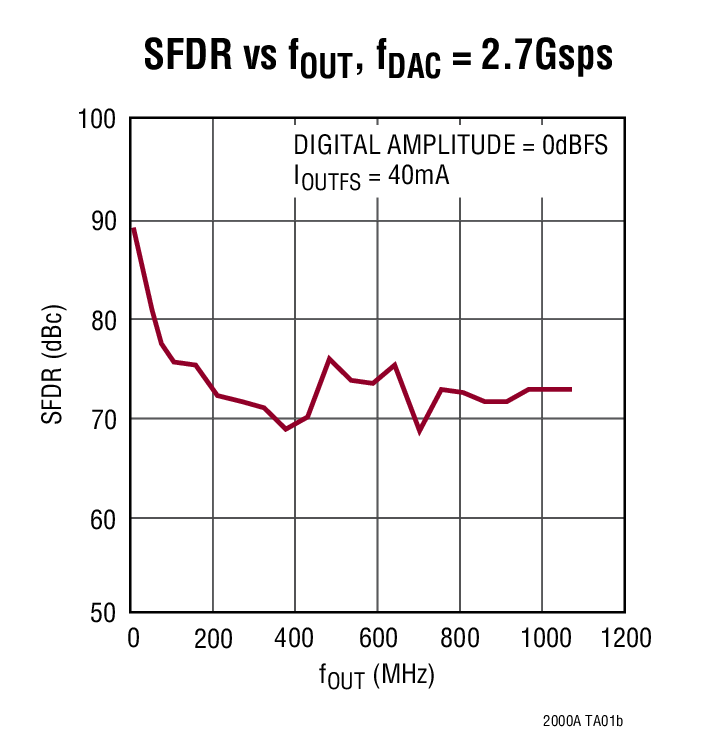

LTC2000A-11典型应用图例二
LTC2000A-11 - 封装图解:

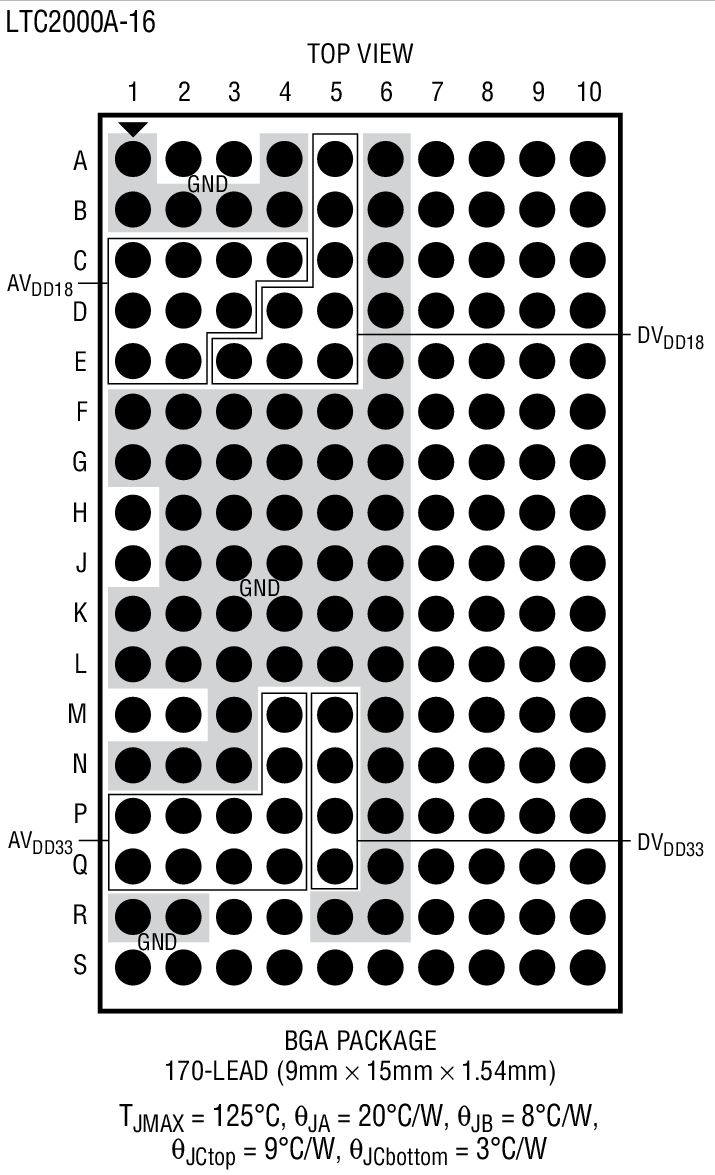

LTC2000A-11封装图解一

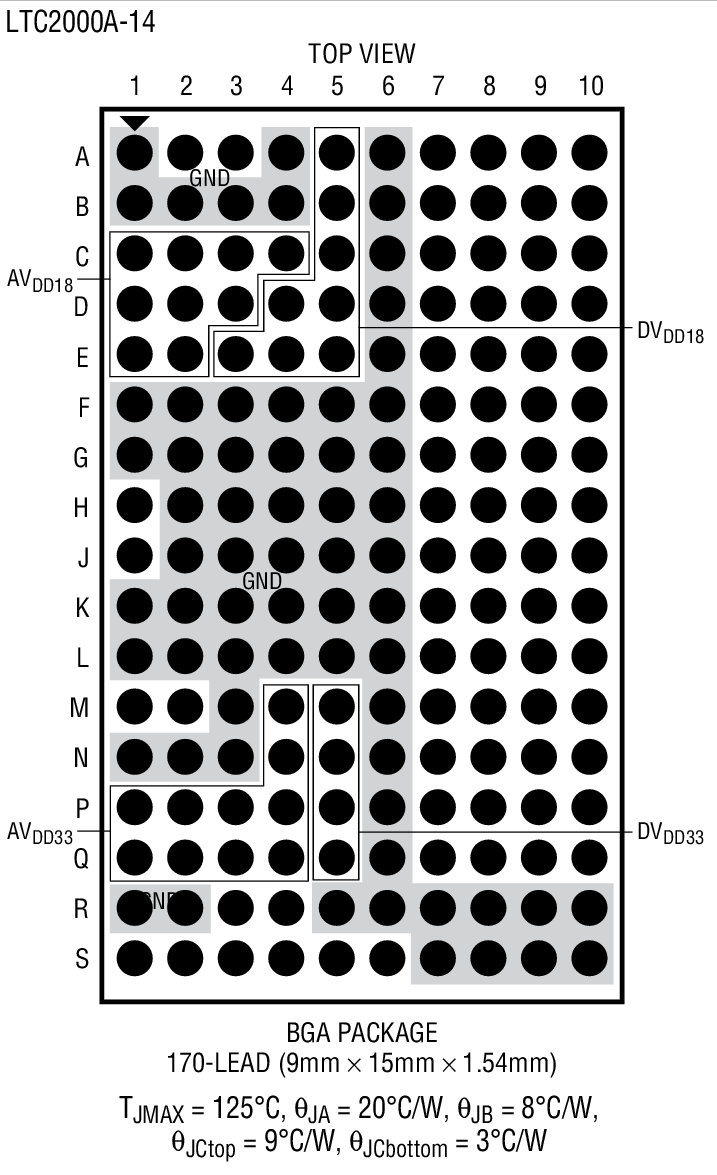

LTC2000A-11封装图解二
LTC2000A-11LTC2000A-11
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2000A-11介绍
LTC2000A-11 - LTC2000A-11是16 / 14 / 11 位、2.7Gsps DAC

LTC2000A-11是Linear公司的一款高速 DAC产品,LTC2000A-11是16 / 14 / 11 位、2.7Gsps DAC,本站介绍了LTC2000A-11的封装应用图解、特点和优点、功能等,并给出了与LTC2000A-11相关的凌力尔特元器件型号供参考。

LTC2000A-11 - 16 / 14 / 11 位、2.7Gsps DAC

LTC2000A - 16 / 14 / 11 位、2.7Gsps DAC - Linear Technology(凌力尔特)

功能描述

LTC2000A 是一个 16 / 14 / 11 位 2.7Gsps 电流导引 DAC 系列,具有卓越的频谱纯度。

单 (1.35Gsps 模式) 或双 (2.7Gsps 模式) 端口源同步 LVDS 接口采用一个 675MHz DDR 数据时钟 (其可与数据正交或同相) 以支持高达 1.35Gbps 的数据速率。一个内部同步器可自动地使数据与 DAC 采样时钟对准。

诸如图形发生、LVDS 输出环路和结温检测等其他功能简化了系统开发和测试。

一个串行外设接口 (SPI) 端口提供了内部寄存器的配置和回读。LTC2000A 采用 1.86V 和 3.3V 电源供电运作,在 2.7Gsps采样速率下的功耗为 2.41W,而在 1.35Gsps 时功耗则为 1.43W。

特点
  • 在 50MHz fOUT 具有 80dBc SFDR
  • 在 DC 至 1080MHz fOUT 范围内具有 >68dBc SFDR
  • 可兼容 40mA 标称全标度、±1V 输出
  • 10mA 至 60mA 可调全标度电流范围
  • 单或双端口 DDR LVDS 和 DHSTL 接口
  • 低延迟 (对于单端口为 7.5 个周期,对于双端口为 11 个周期)
  • 在 DC 至 1000MHz fOUT 范围内具有 >78dBc 双音调互调失真 (IMD)
  • 在用于 65MHz fOUT 的 1MHz 偏移频率下具有 -156dBc/Hz 附加相位噪声
  • 170 引脚 (9mm x 15mm) BGA 封装
  • 应用
  • 宽带通信系统
  • 电缆数据服务接口规范电缆调制解调器终端系统 (DOCSIS CMTS)
  • 直接 RF 合成
  • 雷达
  • 仪表
  • 自动测试设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2000ACY-11#PBF 15mm x 9mm x 1.54mm BGA C $64.29 $45.00
    LTC2000ACY-14#PBF 15mm x 9mm x 1.54mm BGA C $80.00 $56.00
    LTC2000ACY-16#PBF 15mm x 9mm x 1.54mm BGA C $112.86 $79.00
    LTC2000AIY-11#PBF 15mm x 9mm x 1.54mm BGA I $73.93 $51.75
    LTC2000AIY-14#PBF 15mm x 9mm x 1.54mm BGA I $92.00 $64.40
    LTC2000AIY-16#PBF 15mm x 9mm x 1.54mm BGA I $129.79 $90.85
