当前位置:Linear公司 > > 凌力尔特芯片 >> LTC1853
LTC1853技术文档下载:
LTC1853技术文档产品手册下载
LTC1853 - 典型应用图例:
LTC1853典型应用图例一

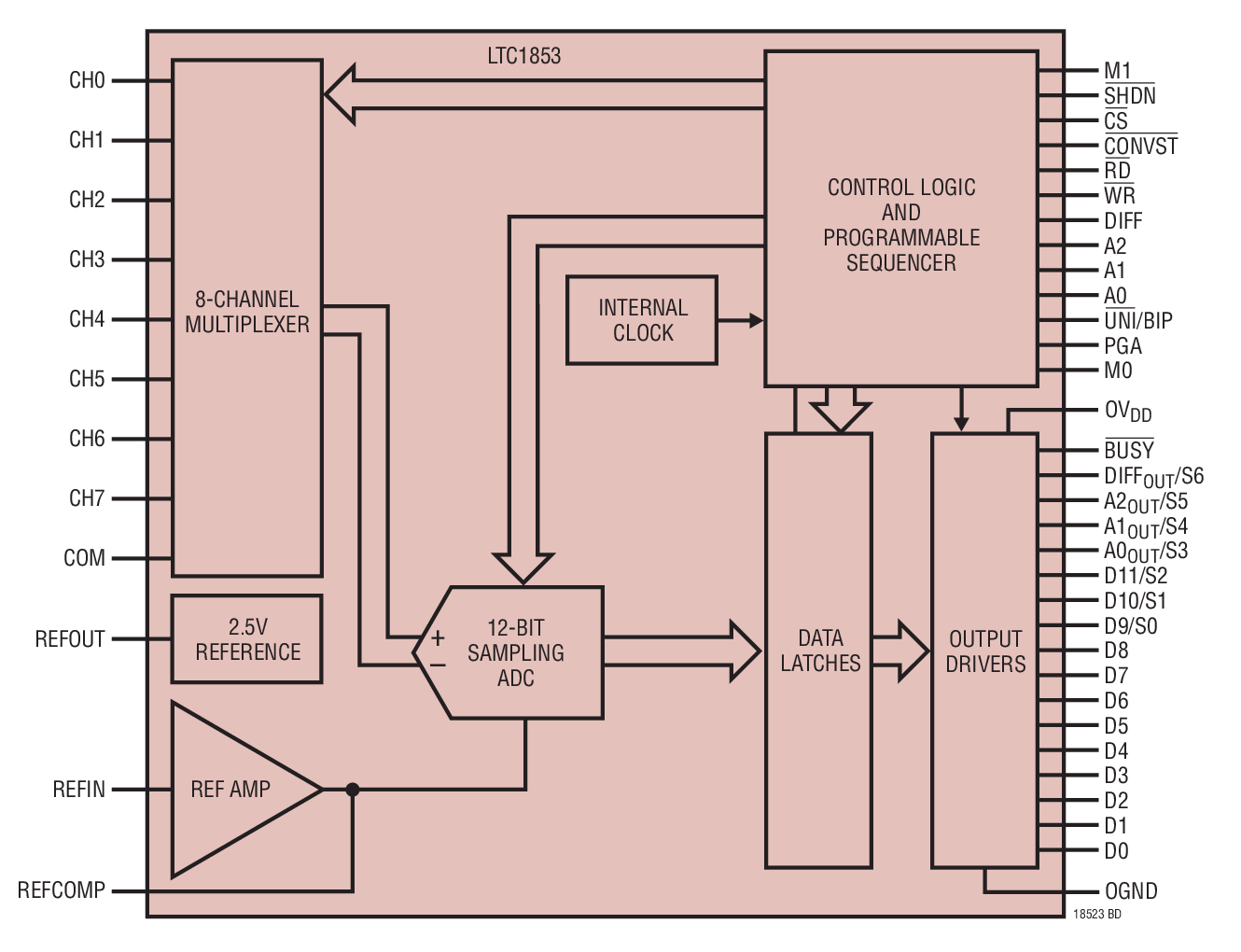

LTC1853典型应用图例二
LTC1853 - 封装图解:
LTC1853封装图解一

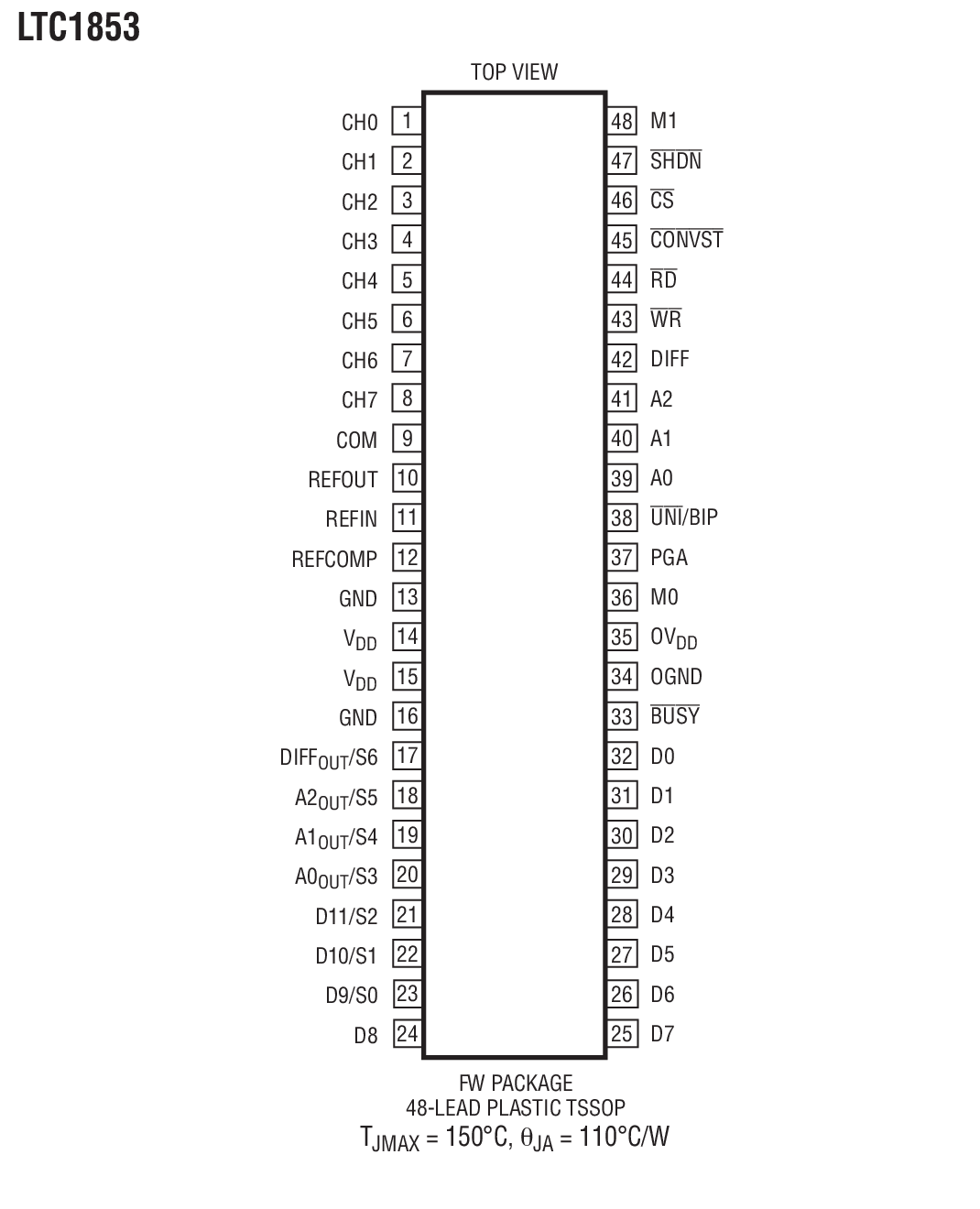

LTC1853封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1853介绍
LTC1853 - LTC1853是8 通道、12 位、400ksps、低功率、采样 ADC

LTC1853是Linear公司的一款通用型 SAR ADC产品,LTC1853是8 通道、12 位、400ksps、低功率、采样 ADC,本站介绍了LTC1853的封装应用图解、特点和优点、功能等,并给出了与LTC1853相关的凌力尔特元器件型号供参考。

LTC1853 - 8 通道、12 位、400ksps、低功率、采样 ADC

LTC1853 - 8 通道、12 位、400ksps、低功率、采样 ADC - Linear Technology(凌力尔特)

功能描述

10 位 LTC1852 和 12 位 LTC1853 是完整的 8 通道数据采集系统。它们包括一个灵活的 8 通道多路复用器、一个 400ksps 逐次逼近型模数转换器、一个内部基准和一个并行输出接口。多路复用器可针对单端或差分输入、两种增益范围以及单极或双极操作进行配置。ADC 具有一种扫描模式,该模式将在全部 8 个多路复用器通道之间反复循环,而且还可以通过编程来对多达 16 个地址和配置进行排序。排列顺序也可从内部存储器读回。

基准和缓冲放大器提供了可通过引脚搭接来实现的 4.096V、2.5V 和 2.048V 范围。并行输出包括 10 位或 12 位转换结果以及 4 位多路复用器地址。数字输出从一个单独的电源来供电,从而提供了至 3V 数字逻辑电路的简易型接口。典型功耗从单 5V 电源供电时为 10mW (在 400ksps),而从 3V 电源供电时为 3mW (在 250ksps)。

特点
  • 灵活的 8 通道多路复用器 单端或差分输入 两种增益范围 单极或双极操作
  • 扫描模式和可编程排序器免除了配置软件开销
  • 低功率:3mW (在 250ksps)
  • 2.7V 至 5.5V 电源范围
  • 内部或外部基准操作
  • 并行输出包括 MUX 地址
  • 打盹和睡眠停机模式
  • 1.25Msps 10 位 LTC1850 和 12 位 LTC1851 的引脚兼容型升级版本
  • 应用
  • 高速数据采集
  • 测试和测量
  • 成像系统
  • 电信
  • 工业过程控制
  • 频谱分析
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1853CFW TSSOP-48 C $9.65 $6.95
    LTC1853CFW#PBF TSSOP-48 C $9.65 $6.95
    LTC1853CFW#TR TSSOP-48 C $7.07
    LTC1853CFW#TRPBF TSSOP-48 C $7.07
    LTC1853IFW TSSOP-48 I $11.05 $7.95
    LTC1853IFW#PBF TSSOP-48 I $11.05 $7.95
    LTC1853IFW#TR SSOP-48 I $8.07
    LTC1853IFW#TRPBF SSOP-48 I $8.07
