当前位置:Linear公司 > > 凌力尔特芯片 >> LTC1664
LTC1664技术文档下载:
LTC1664技术文档产品手册下载
LTC1664 - 典型应用图例:

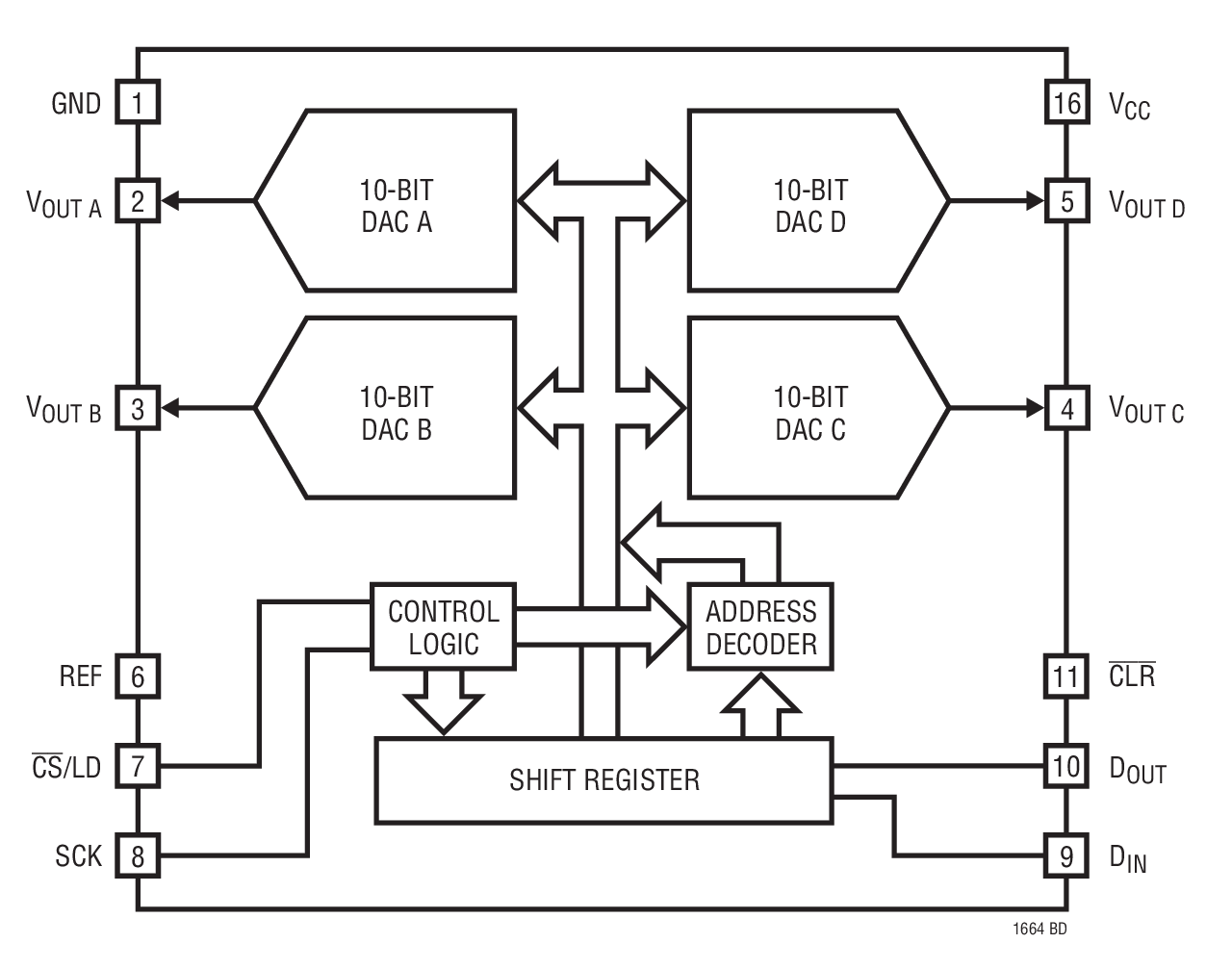

LTC1664典型应用图例一

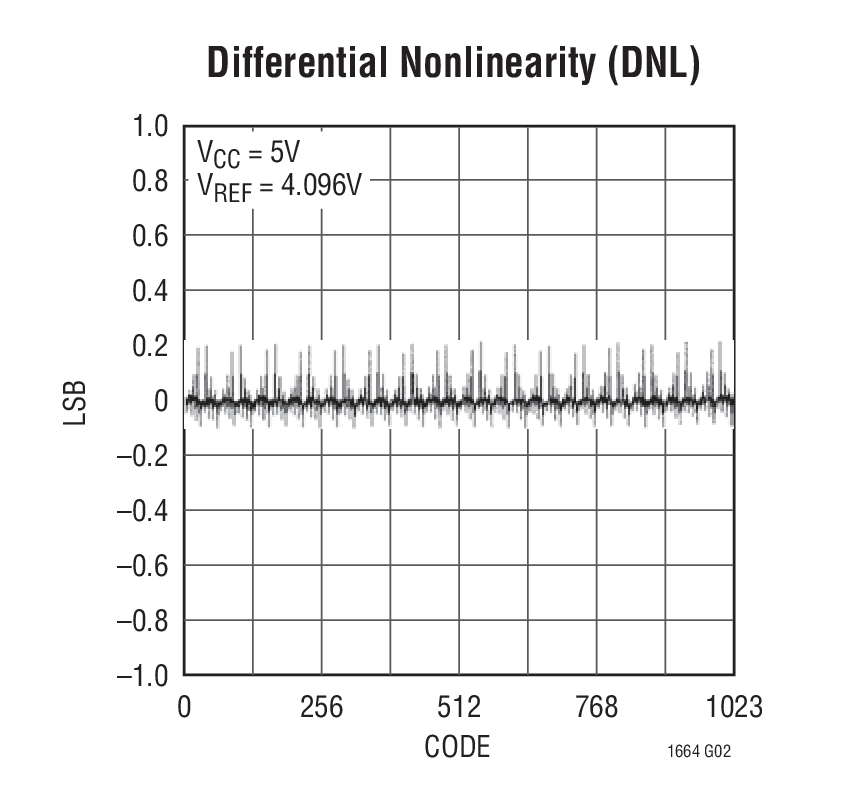

LTC1664典型应用图例二
LTC1664 - 封装图解:

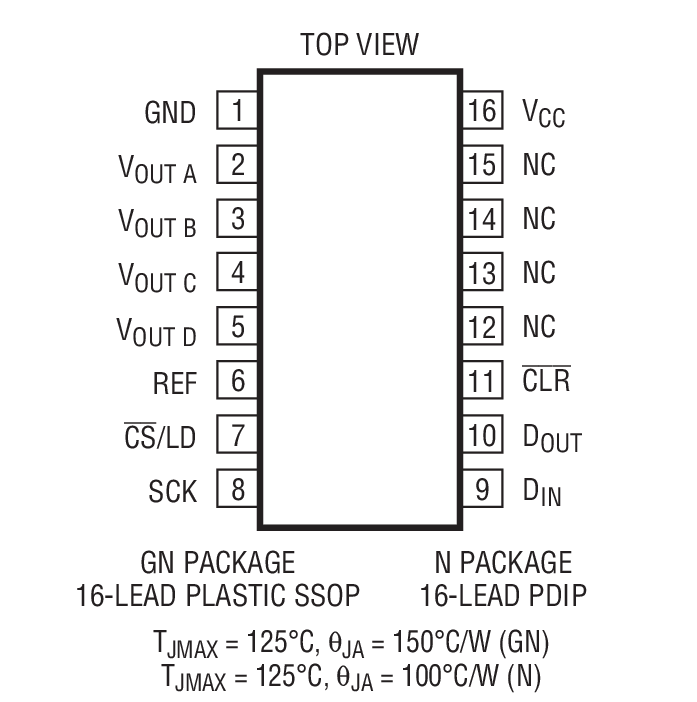

LTC1664封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1664介绍
LTC1664 - LTC1664是微功率、四通道 10 位 DAC

LTC1664是Linear公司的一款电压输出 DAC产品,LTC1664是微功率、四通道 10 位 DAC,本站介绍了LTC1664的封装应用图解、特点和优点、功能等,并给出了与LTC1664相关的凌力尔特元器件型号供参考。

LTC1664 - 微功率、四通道 10 位 DAC

LTC1664 - 微功率、四通道 10 位 DAC - Linear Technology(凌力尔特)

功能描述

LTC1664 将 4 个准确的可串行寻址 10 位数模转换器 (DAC) 集成在单个纤巧型 16 引脚窄体 SSOP 封装之中。每个缓冲 DAC 仅吸收 59μA 的总电源电流,然而却能够提供超过 5mA 的 DC 输出电流,并可靠地驱动高达 1000pF 的容性负载。睡眠模式进一步把总电源电流减小至 1μA。

凌力尔特公司专有的本质单调电压内插架构提供了超卓的线性度,并实现了异常小巧的外部形状。

超低的电源电流、节能的睡眠模式和极紧凑的外形尺寸使 LTC1664 非常适合于电池供电型应用,而其易用性、高性能和宽电源范围则使之成为通用型转换器的绝佳选择。


特点
  • 纤巧:4 个 DAC 在一个 SO-8 的板级空间中
  • 微功率:每个 DAC 的电源电流为 59μA,睡眠模式的消耗电流为 1μA,可延长电池的使用寿命
  • 2.7V 至 5.5V 的宽电源范围
  • 轨至轨电压输出可驱动 1000pF 的容性负载
  • 基准范围包括电源以提供比例式 0V 至 VCC 输出
  • 基准输入阻抗与代码无关 —— 免除了外部基准缓冲器
  • 可单独寻址的 DAC
  • 差分非线性度:≤ ±0.75LSB (最大值)
  • 可提供引脚兼容的 8 通道器件版本 (LTC1660)
  • 应用
  • 移动通信
  • 远程工业设备
  • 针对制造的自动校准
  • 便携式电池供电型仪器
  • 修整 / 调节应用
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1664CGN SSOP-16 C $3.60 $2.95
    LTC1664CGN#PBF SSOP-16 C $3.60 $2.95
    LTC1664CGN#TR SSOP-16 C $3.01
    LTC1664CGN#TRPBF SSOP-16 C $3.01
    LTC1664CN N-16 C $3.75 $3.10
    LTC1664CN#PBF N-16 C $3.75 $3.10
    LTC1664IGN SSOP-16 I $3.90 $3.25
    LTC1664IGN#PBF SSOP-16 I $3.90 $3.25
    LTC1664IGN#TR SSOP-16 I $3.31
    LTC1664IGN#TRPBF SSOP-16 I $3.31
    LTC1664IN N-16 I $4.00 $3.40
    LTC1664IN#PBF N-16 I $4.00 $3.40
