当前位置:Linear公司 > > 凌力尔特芯片 >> LTC1458
LTC1458技术文档下载:
LTC1458技术文档产品手册下载
LTC1458 - 典型应用图例:

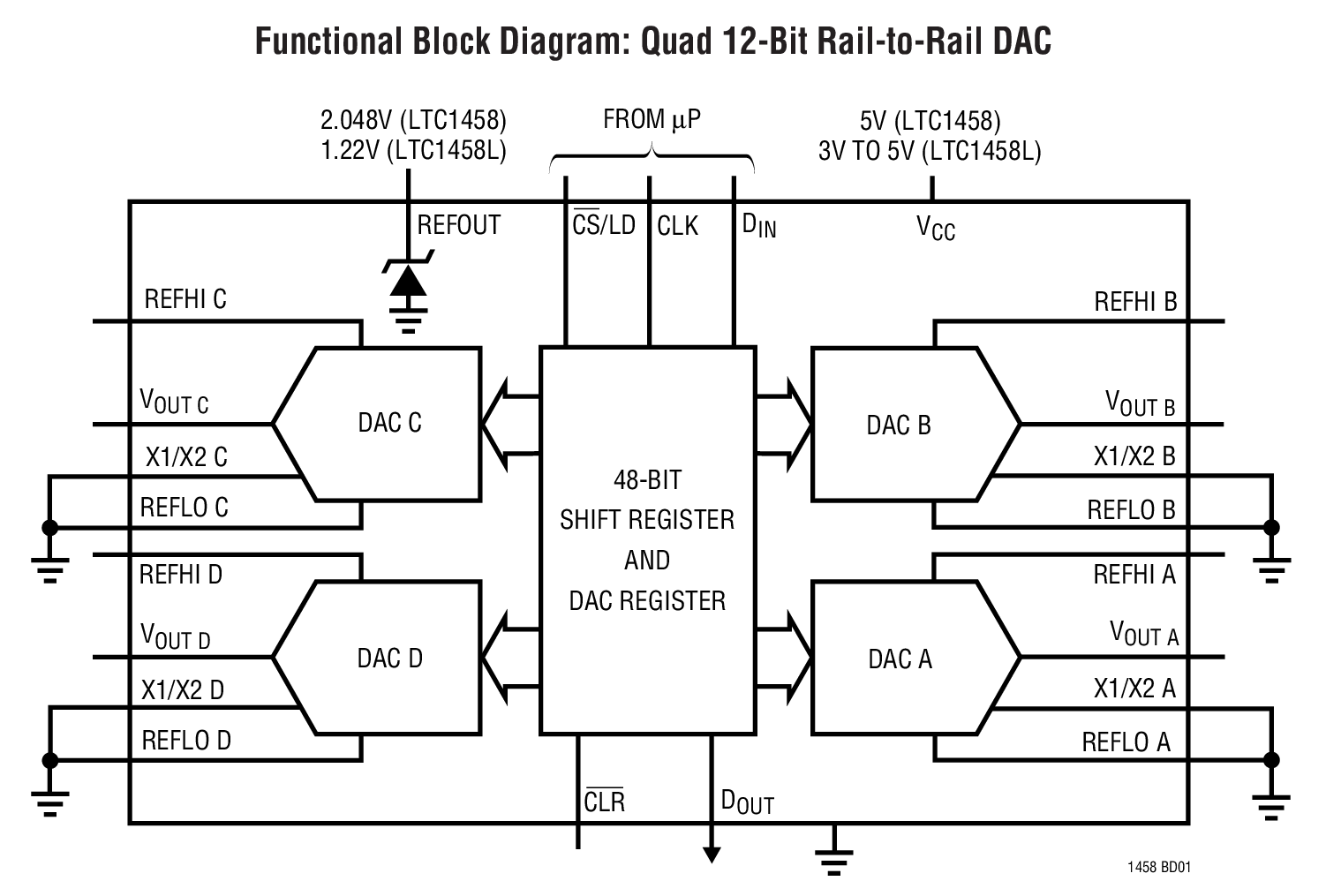

LTC1458典型应用图例一

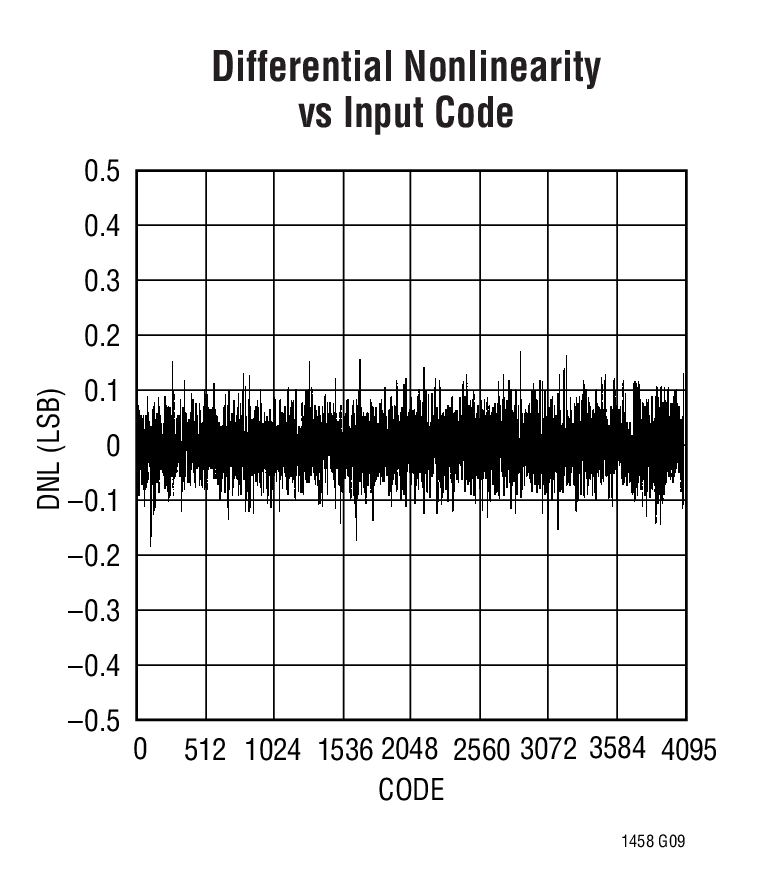

LTC1458典型应用图例二
LTC1458 - 封装图解:

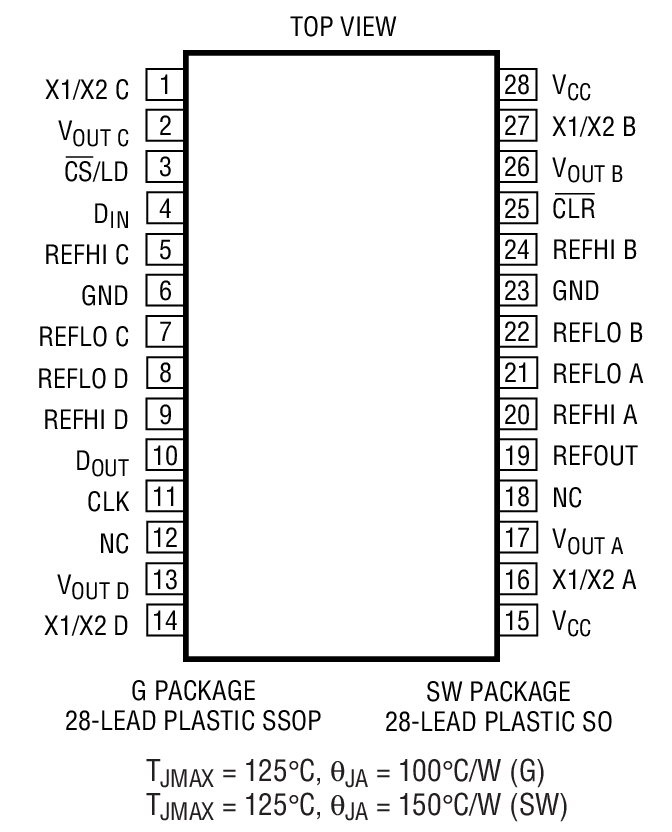

LTC1458封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1458介绍
LTC1458 - LTC1458是Quad 12-Bit Rail-to-Rail Micropower DACs

LTC1458是Linear公司的一款电压输出 DAC产品,LTC1458是Quad 12-Bit Rail-to-Rail Micropower DACs,本站介绍了LTC1458的封装应用图解、特点和优点、功能等,并给出了与LTC1458相关的凌力尔特元器件型号供参考。

LTC1458 - Quad 12-Bit Rail-to-Rail Micropower DACs

LTC1458 - Quad 12-Bit Rail-to-Rail Micropower DACs - Linear Technology(凌力尔特)

功能描述
The LTC1458/LTC1458L are complete single supply, quad rail-to-rail voltage output, 12-bit digital-to-analog converters (DACs) in SO-28 and SSOP-28 packages. They include an output buffer amplifier with variable gain (x1 or x2) and an easy-to-use 3-wire cascadable serial interface. The LTC1458 has an onboard reference of 2.048V and a full-scale output of 4.095V in a x2 gain configuration. It operates from a single 4.5V to 5.5V supply dissipating only 5.5mW (ICC = 1.1mA typ). The LTC1458L has an onboard 1.22V reference and a full-scale output of 2.5V in a ¥2 gain configuration. It operates from a single supply of 2.7V to 5.5V dissipating 2.4mW. Excellent DNL, low supply current and a wide range of built-in functions allow these parts to be used in a host of applications when flexibility, power and single supply operation are important.

特点
  • Quad 12-Bit DAC
  • Buffered True Rail-to-Rail Voltage Output
  • Maximum DNL Error: 0.5LSB
  • 5V Operation, ICC: 1.1mA Typ (LTC1458)
  • 3V Operation, ICC: 800µA Typ (LTC1458L)
  • Internal or External Reference Operation
  • Settling Time: 14µs to ±0.5LSB
  • Schmitt Trigger On Clock Input Allows Direct Optocoupler Interface
  • Power-On Reset and CLR Pin
  • SSOP-28 Package
  • 3-Wire Cascadable Serial Interface with 250kHz Update Rate
  • Low Cost
  • 应用
  • Digital Calibration
  • Industrial Process Control
  • Automatic Test Equipment
  • Low Power Systems
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1458CG SSOP-28 C $16.25 $12.50
    LTC1458CG#PBF SSOP-28 C $16.25 $12.50
    LTC1458CG#TR SSOP-28 C $12.60
    LTC1458CG#TRPBF SSOP-28 C $12.60
    LTC1458CSW SW-28 C $15.25 $11.75
    LTC1458CSW#PBF SW-28 C $15.25 $11.75
    LTC1458CSW#TR SW-28 C $11.85
    LTC1458CSW#TRPBF SW-28 C $11.85
    LTC1458IG SSOP-28 I $17.70 $14.40
    LTC1458IG#PBF SSOP-28 I $17.70 $14.40
    LTC1458IG#TR SSOP-28 I $14.50
    LTC1458IG#TRPBF SSOP-28 I $14.50
    LTC1458ISW SW-28 I $16.60 $13.50
    LTC1458ISW#PBF SW-28 I $16.60 $13.50
    LTC1458ISW#TR SW-28 I $13.60
    LTC1458ISW#TRPBF SW-28 I $13.60
    LTC1458LCG SSOP-28 C $17.90 $13.75
    LTC1458LCG#PBF SSOP-28 C $17.90 $13.75
    LTC1458LCG#TR SSOP-28 C $13.85
    LTC1458LCG#TRPBF SSOP-28 C $13.85
    LTC1458LCSW SW-28 C $16.85 $12.95
    LTC1458LCSW#PBF SW-28 C $16.85 $12.95
    LTC1458LCSW#TR SW-28 C $13.05
    LTC1458LCSW#TRPBF SW-28 C $13.05
    LTC1458LIG SSOP-28 I $19.45 $15.80
    LTC1458LIG#PBF SSOP-28 I $19.45 $15.80
    LTC1458LIG#TR SSOP-28 I $15.90
    LTC1458LIG#TRPBF SSOP-28 I $15.90
    LTC1458LISW SW-28 I $18.30 $14.90
    LTC1458LISW#PBF SW-28 I $18.30 $14.90
    LTC1458LISW#TR SW-28 I $15.00
    LTC1458LISW#TRPBF SW-28 I $15.00
