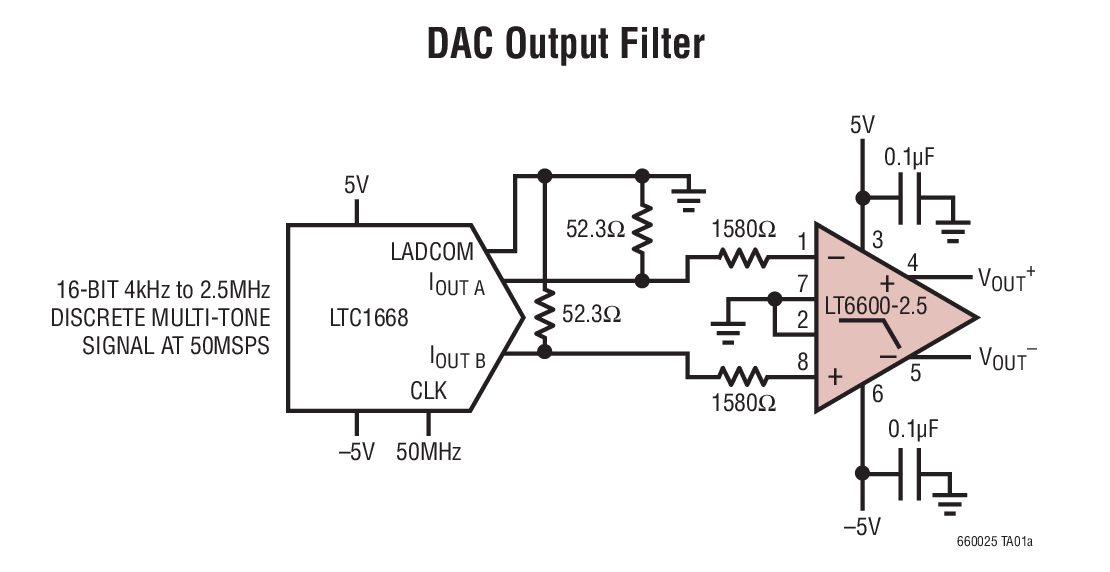

LT6600-2.5典型应用图例一

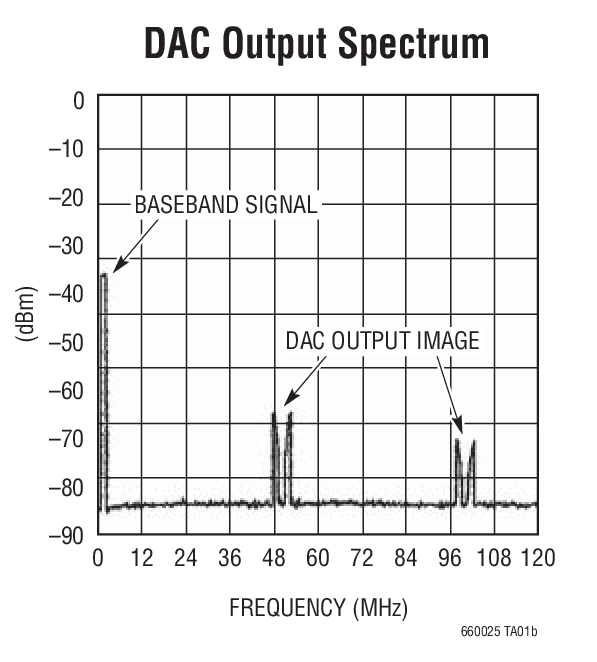

LT6600-2.5典型应用图例二
LT6600-2.5 - 封装图解:

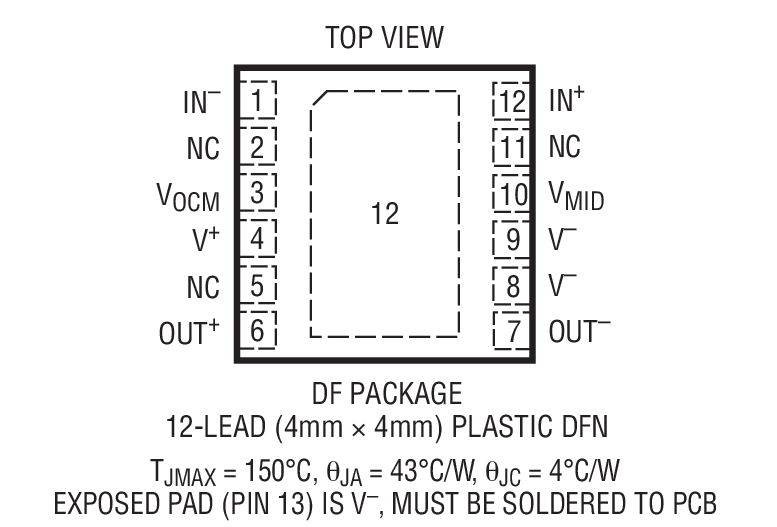

LT6600-2.5封装图解一

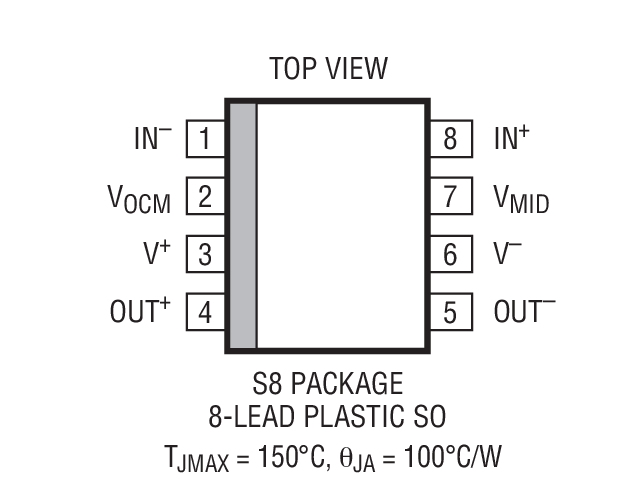

LT6600-2.5封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT6600-2.5介绍
LT6600-2.5 - LT6600-2.5是非常低噪声、差分放大器和 2.5MHz 低通滤波器

LT6600-2.5是Linear公司的一款差分放大器产品,LT6600-2.5是非常低噪声、差分放大器和 2.5MHz 低通滤波器,本站介绍了LT6600-2.5的封装应用图解、特点和优点、功能等,并给出了与LT6600-2.5相关的凌力尔特元器件型号供参考。

LT6600-2.5 - 非常低噪声、差分放大器和 2.5MHz 低通滤波器

LT6600-2.5 - 非常低噪声、差分放大器和 2.5MHz 低通滤波器 - Linear Technology(凌力尔特)

功能描述

LT6600-2.5 组合了一个全差分放大器和一个近似切比雪夫 (Chebyshev) 频率响应的4 阶 2.5MHz 低通滤波器。大多数差分放大器都需要使用很多精准的外部元件,以修整增益和带宽。与此大不相同的是,当采用 LT6600-2.5 时,可由两个外部电阻器来设置差分增益,而且滤波器的 2.5MHz 截止频率和通带纹波是在内部设定的。LT6600-2.5 还提供了用于设定其输出共模电压所必需的电平移动,以适应 A/D 的基准电压要求。

LT6600-2.5 采用一种专有的内部架构,集成了一个抗混叠滤波器和一个差分放大器/驱动器,而并未牺牲失真或低噪声性能。在单位增益条件下,测得的带内信噪比达到了令人注目的 86dB。在较高的增益条件下,输入参考噪声下降,于是,该器件能够处理较小的输入差分信号,而不会使输出信噪比发生显著的劣化。

LT6600-2.5 还拥有在低电压条件下运作的能力。差分设计提供了针对一个 4VP-P 信号电平的超群性能,而该器件可采用单 3V 工作电源。LT6600-2.5 采用 SO-8 和 DFN-12 封装。

如需了解具较高截止频率的相似器件信息,请查阅 LT6600-5、LT6600-10、LT6600-15 和 LT6600-20 的数据表。

特点
  • 具 2.5MHz 截止频率的 ±0.6dB (最大值) 纹波四阶低通滤波器
  • 可利用两个外部电阻器来设置差分增益
  • 可调输出共模电压
  • 采用 3V、5V、±5V 工作电源,并针对这些工作电源拟订技术规格
  • 86dB S/N (采用 3V 电源和 1VRMS 输出)
  • 低失真,1VRMS,800Ω 负载 1MHz:95dBc (二阶),88dBc (三阶)
  • 全差分输入和输出
  • 与常用差分放大器的引出脚配置相兼容
  • SO-8 和 DFN-12 封装
  • 应用
  • 网络或蜂窝基站应用中的高速 ADC 抗混叠和 DAC 滤波处理
  • 高速测试和测量设备
  • 医学成像
  • 差分放大器的直接替代元件
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6600CDF-2.5#PBF 4x4 DFN-12 C $3.80 $2.95
    LT6600CDF-2.5#TRPBF 4x4 DFN-12 C $3.01
    LT6600CS8-2.5 SO-8 C $3.80 $2.95
    LT6600CS8-2.5#PBF SO-8 C $3.80 $2.95
    LT6600CS8-2.5#TR SO-8 C $3.01
    LT6600CS8-2.5#TRPBF SO-8 C $3.01
    LT6600IDF-2.5#PBF 4x4 DFN-12 I $4.35 $3.40
    LT6600IDF-2.5#TRPBF 4x4 DFN-12 I $3.46
    LT6600IS8-2.5 SO-8 I $4.35 $3.40
    LT6600IS8-2.5#PBF SO-8 I $4.35 $3.40
    LT6600IS8-2.5#TR SO-8 I $3.46
    LT6600IS8-2.5#TRPBF SO-8 I $3.46
